申請日2015.10.09

　　公開(公告)日2015.12.16

　　IPC分類號F23G7/00

　　摘要

　　本發明公開了一種強氧燃燒污泥專用沸騰爐，包括安裝在底座上的爐體，爐體左側壁自上至下依次間隔設置有與爐膛傾斜聯通的污泥喂料管、爐門、檢修門;爐體的爐膛底部設置有擋火墻，擋火墻將爐膛分割成左右聯通的燃燒池、沉降室，其中燃燒池底部聯通有均風箱，均風箱的頂部設置有均風板，均風板上端間隔設有耐熱性剛風帽;沉降室底部設有飛灰收集下料管。本發明具有結構合理，燃燒低熱值污泥效果好，熱效率高、便于維護等特點，燃燒干污泥的同時爐渣可廢物利用。

　　權利要求書

　　1.一種強氧燃燒污泥專用沸騰爐，包括安裝在底座上的爐體，其特征在于：所述的爐體左側壁自上至下依次間隔設置有與爐膛傾斜聯通的污泥喂料管、爐門、檢修門;爐體的爐膛底部設置有擋火墻，擋火墻將爐膛分割成左右聯通的燃燒池、沉降室，其中燃燒池底部聯通有均風箱，均風箱的頂部設置有均風板，均風板上端間隔設有耐熱性剛風帽;沉降室底部設有飛灰收集下料管。

　　2.根據權利要求1所述的強氧燃燒污泥專用沸騰爐，其特征在于：所述的爐體的截面形狀由頂部的拱形段、中部向內傾斜的連接段、下端的縱向段構成，其中拱形段由六條邊構成，爐體的爐床為“八角八面”蓄熱池。

　　3.根據權利要求1所述的強氧燃燒污泥專用沸騰爐，其特征在于：所述的擋火墻采用堆砌成倒“V”型，根據實際需求倒“V”型的頂端高度、兩側墻厚度及傾斜角度可變。

　　4.根據權利要求1所述的強氧燃燒污泥專用沸騰爐，其特征在于：所述的耐熱性剛風帽按照行列式分布，相鄰行之間的耐熱性剛風帽位置相錯。

　　5.根據權利要求4所述的強氧燃燒污泥專用沸騰爐，其特征在于：所述的耐熱性剛風帽由帽頭及其下端的安裝管構成，帽頭寬度大于安裝管直徑，帽頭頂端為尖錐形，安裝管上部外壁沿著環形間隔設置有向下傾斜的布風孔，布風孔直徑數量一般為4~10個，向下傾斜角度一般為10~35°。

　　說明書

　　一種強氧燃燒污泥專用沸騰爐

　　技術領域：

　　本發明涉及一種用于燃燒高濕、低熱值的污水處理后的廢棄物——污泥的專用沸騰式燃燒的設備，尤其涉及一種強氧燃燒污泥專用沸騰爐。

　　背景技術：

　　目前，在污泥水處理后有一種廢棄物——污泥，由于該物料含水率大于80%，雖然經過壓濾處理后其含水率仍然高過60%以上，通常均以填埋、堆肥和焚燒的方式加以處理，但處理效果差，易造成新的污染，處理成本高環境差。

　　發明內容：

　　為了彌補現有技術問題，本發明的目的是提供一種強氧燃燒污泥專用沸騰爐，合理的結構設計和性能特性，燃燒效率高、完全燃盡污泥降低了成本、改善環境、節約能源、變廢為寶、循環利用資源。

　　本發明的技術方案如下：

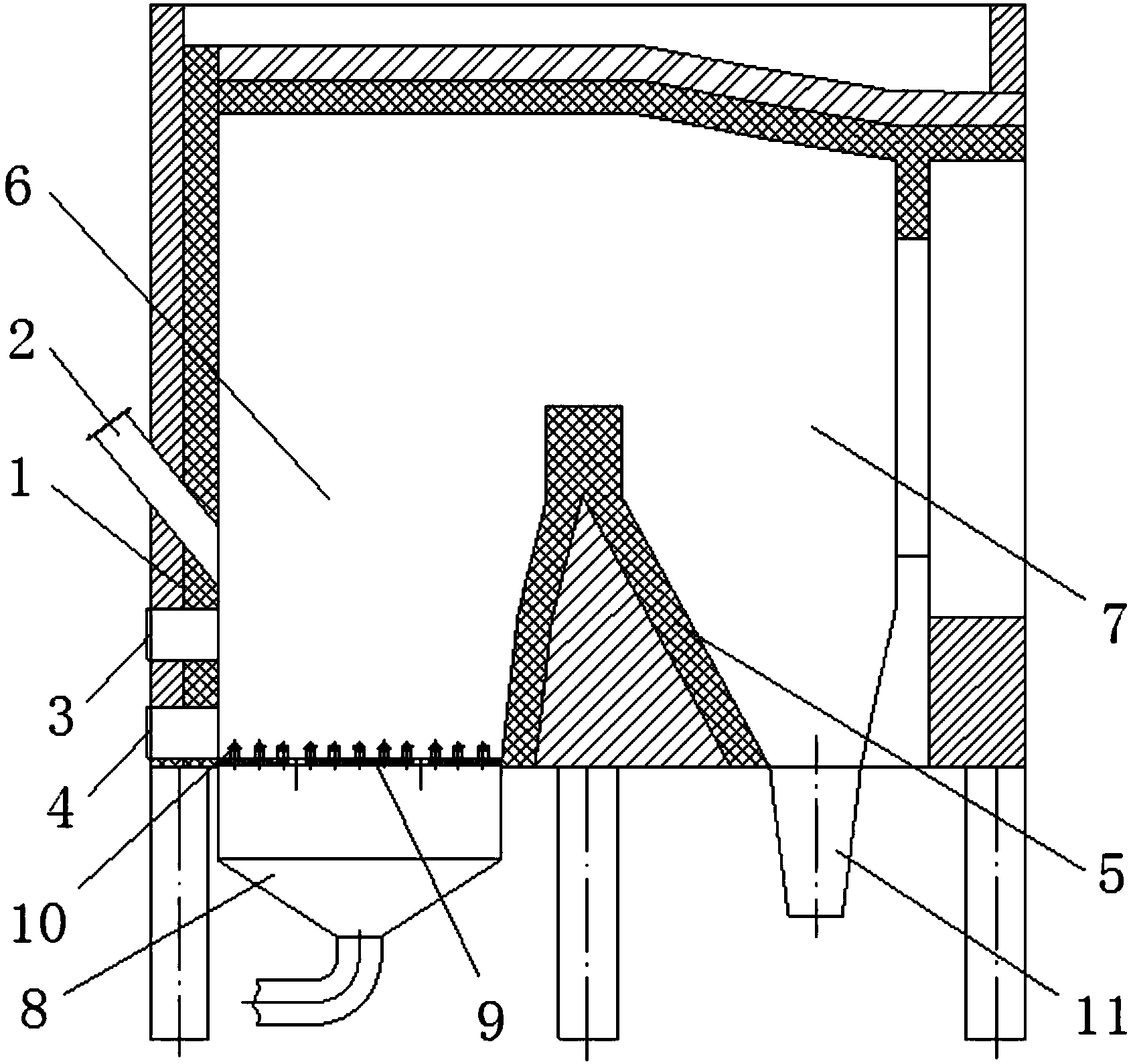

　　強氧燃燒污泥專用沸騰爐，包括安裝在底座上的爐體，其特征在于：所述的爐體左側壁自上至下依次間隔設置有與爐膛傾斜聯通的污泥喂料管、爐門、檢修門;爐體的爐膛底部設置有擋火墻，擋火墻將爐膛分割成左右聯通的燃燒池、沉降室，其中燃燒池底部聯通有均風箱，均風箱的頂部設置有均風板，均風板上端間隔設有耐熱性剛風帽;沉降室底部設有飛灰收集下料管。

　　所述的強氧燃燒污泥專用沸騰爐，其特征在于：所述的爐體的截面形狀由頂部的拱形段、中部向內傾斜的連接段、下端的縱向段構成，其中拱形段由六條邊構成，爐體的爐床為“八角八面”蓄熱池。

　　所述的強氧燃燒污泥專用沸騰爐，其特征在于：所述的擋火墻采用堆砌成倒“V”型，根據實際需求倒“V”型的頂端高度、兩側墻厚度及傾斜角度可變。

　　所述的強氧燃燒污泥專用沸騰爐，其特征在于：所述的耐熱性剛風帽按照行列式分布，相鄰行之間的耐熱性剛風帽位置相錯。

　　所述的強氧燃燒污泥專用沸騰爐，其特征在于：所述的耐熱性剛風帽由帽頭及其下端的安裝管構成，帽頭寬度大于安裝管直徑，帽頭頂端為尖錐形，安裝管上部外壁沿著環形間隔設置有向下傾斜的布風孔，布風孔直徑數量一般為4~10個，向下傾斜角度一般為10~35°。

　　本發明的優點是：

　　本發明具有結構合理、燃燒效率高、完全燃盡污泥降低了成本、改善環境、節約能源、變廢為寶、循環利用資源。
