申請日2015.10.09

　　公開(公告)日2016.01.20

　　IPC分類號B01D21/02; B01D21/34

　　摘要

　　本實用新型公開了一種傾斜式導流板污水處理裝置，由污水箱、支架、沉降箱、進水裝置、攪拌裝置、上清水排出裝置、排泥管、控制系統、穩流裝置、沉降裝置和水位傳感器組成;進水裝置將污水從污水箱輸送至沉降箱，位于沉降箱左側的攪拌裝置對污水進行攪拌，沉降后的清水從上清水排出裝置排出，污泥從位于沉降箱底部的排泥管排出。本實用新型所述的一種傾斜式導流板污水處理裝置結構簡單，設計合理，能耗低，工作效率高，適合各類城市生活污水的無害化處理。

　　權利要求書

　　1.一種傾斜式導流板污水處理裝置，其特征在于，包括位于支架(2)底部的污水箱(1)，位于支架(2)上方的沉降箱(3)，與污水箱(1)和沉降箱(3)相連的進水裝置(4)，位于沉降箱(3)底部的排泥管(7)，位于沉降箱(3)左側的攪拌裝置(5)，位于沉降箱(3)右側上部的上清水排出裝置(6)，位于支架(2)左側的控制系統(8)，位于沉降箱(3)內部左側中部位置的穩流裝置(9)，位于穩流裝置(9)右側的沉降裝置(10)，以及位于沉降箱(3)左側上部的水位傳感器(11)。

　　2.根據權利要求1所述的一種傾斜式導流板污水處理裝置，其特征在于，所述穩流裝置(9)包括上部穩流板(9-1)、下部穩流板(9-2);上部穩流板(9-1)位于沉降箱(3)左側上部，上部穩流板(9-1)垂直于沉降箱(3)前后池壁，且與前后池壁無縫焊接，上部穩流板(9-1)上面均勻分布有貫通的沉降孔，沉降孔的數量不少于50個;所述下部穩流板(9-2)位于上部穩流板(9-1)下方，與上部穩流板(9-1)平行，與上部穩流板(9-1)之間有20cm-40cm距離，下部穩流板(9-2)垂直于沉降箱(3)前后池壁，且與前后池壁無縫焊接，下部穩流板(9-2)上面均勻分布有貫通的沉降孔，沉降孔的數量不少于50個。

　　3.根據權利要求1所述的一種傾斜式導流板污水處理裝置，其特征在于，所述穩流裝置(10)包括傾斜導流板(10-1)、水平沉降擋板(10-2);所述傾斜導流板(10-1)位于沉降箱(3)中部偏右位置，傾斜導流板(10-1)為上端弧形，下部?jī)A斜的結構，傾斜導流板(10-1)數量不少于10塊，所有的傾斜導流板(10-1)均平行布置于沉降箱(3)內部，所述傾斜導流板(10-1)與水平面設有一定角度，所屬角度范圍在10°-45°之間;所述水平沉降擋板(10-2)水平布置在傾斜導流板(10-1)底部，水平沉降擋板(10-2)左側與下部穩流板(9-2)無縫焊接，水平沉降擋板(10-2)右側與傾斜導流板(10-1)底部無縫焊接，水平沉降擋板(10-2)上面均勻分布有貫通的沉降孔，沉降孔的數量不少于50個。

　　4.根據權利要求1所述的一種傾斜式導流板污水處理裝置，其特征在于，所述的水位傳感器(11)位于沉降箱(3)左側箱壁上端，水位傳感器(11)距離沉降箱(3)箱體上檐口3cm-6cm，所述水位傳感器(11)與控制系統(8)導線連接，所述控制系統(8)與進水裝置(4)和攪拌裝置(5)導線連接。

　　說明書

　　一種傾斜式導流板污水處理裝置

　　技術領域

　　本發明屬于污水處理裝置領域，具體涉及一種傾斜式導流板污水處理裝置。

　　背景技術

　　水污染是指排入水體的污染物在數量上超過該物質在水體中的本底含量和水體的環境容量，從而導致水體的物理性質、化學性質和生物學性質發生變化，使水體固有的生態系統和水體功能受到破壞。

　　近年來，我國有關部門在水源保護方面作了許多工作，但是，由于各種條件的制約，全國水源污染仍呈發展趨勢，有90%以上的城市水域污染嚴重，近50%的重點城鎮水源水質不符合飲用水源的水質標準。由此可見，雖然近年來我國在水污染防治方面做了許多工作，但不少江河湖泊的水質仍在逐漸變差。在這種情況下，在我國淡水資源本來就十分緊缺的前提下，完全不使用受到污染的淡水水源越來越不可能。也就是說，我國自來水廠不得不面臨著使用更多的水質不符合要求的受污染原水作為生活飲用水的水源。

　　目前，我國污水處理面臨三個最突出的問題：1)資金嚴重不;2)污水處理水平低;3)污水處理的運行機制不合理。

　　發明內容

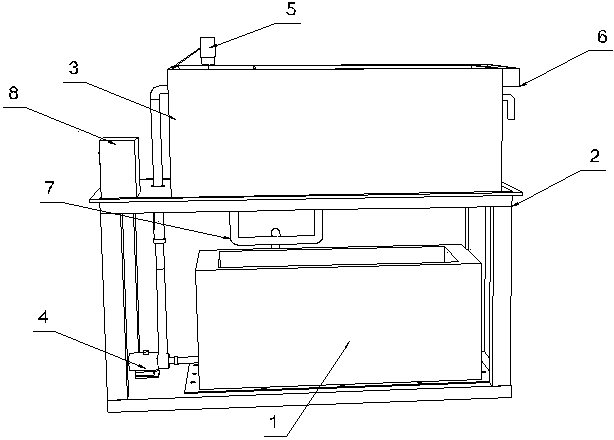

　　為了解決上述技術問題，本發明提供一種傾斜式導流板污水處理裝置，包括位于支架2底部的污水箱1，位于支架2上方的沉降箱3，與污水箱1和沉降箱3相連的進水裝置4，位于沉降箱3底部的排泥管7，位于沉降箱3左側的攪拌裝置5，位于沉降箱3右側上部的上清水排出裝置6，位于支架2左側的控制系統8，位于沉降箱3內部左側中部位置的穩流裝置9，位于穩流裝置9右側的沉降裝置10，以及位于沉降箱3左側上部的水位傳感器11。

　　進一步的，所述穩流裝置9包括上部穩流板9-1、下部穩流板9-2;上部穩流板9-1位于沉降箱3左側上部，上部穩流板9-1垂直于沉降箱3前后池壁，且與前后池壁無縫焊接，上部穩流板9-1上面均勻分布有貫通的沉降孔，沉降孔的數量不少于50個;所述下部穩流板9-2位于上部穩流板9-1下方，與上部穩流板9-1平行，與上部穩流板9-1之間有20cm-40cm距離，下部穩流板9-2垂直于沉降箱3前后池壁，且與前后池壁無縫焊接，下部穩流板9-2上面均勻分布有貫通的沉降孔，沉降孔的數量不少于50個。

　　進一步的，所述穩流裝置10包括傾斜導流板10-1、水平沉降擋板10-2;所述傾斜導流板10-1位于沉降箱3中部偏右位置，傾斜導流板10-1為上端弧形，下部?jī)A斜的結構，傾斜導流板10-1數量不少于10塊，所有的傾斜導流板10-1均平行布置于沉降箱3內部，所述傾斜導流板10-1與水平面設有一定角度，所屬角度范圍在10°-45°之間;所述水平沉降擋板10-2水平布置在傾斜導流板10-1底部，水平沉降擋板10-2左側與下部穩流板9-2無縫焊接，水平沉降擋板10-2右側與傾斜導流板10-1底部無縫焊接，水平沉降擋板10-2上面均勻分布有貫通的沉降孔，沉降孔的數量不少于50個。

　　進一步的，所述的水位傳感器11位于沉降箱3左側箱壁上端，水位傳感器11距離沉降箱3箱體上檐口3cm-6cm，所述水位傳感器11與控制系統8導線連接，所述控制系統8與進水裝置4和攪拌裝置5導線連接。

　　工作本發明專利公開的一種傾斜式導流板污水處理裝置，其優點在于：

　　(1)該裝置采用機械攪拌方式處理污水，可使污水沉降更充分。

　　(2)該裝置穩流板設計新穎，可有效防止不同水層之間的擾動。

　　(3)該裝置工藝簡單，結構合理，處理效率高。

　　本發明所述的一種傾斜式導流板污水處理裝置結構簡單，設計合理，能耗低，工作效率高，適合各類城市生活污水的無害化處理。
