申請日2015.10.09

　　公開(公告)日2016.01.13

　　IPC分類號B65G53/16; B65G53/48; F23G7/00

　　摘要

　　本發明涉及一種干化污泥給料系統，料倉出料口連接回轉給料器進口，回轉給料器的出口連接到噴射器的進料口，噴射器進氣口通過空氣管道連接羅茨風機，使空氣經噴射器內的噴嘴高速噴出時，噴射器內部空間形成負壓，噴射器內部負壓空間通過乏氣管道連接料倉上部空間，對料倉的上部空間產生抽吸作用，使料倉上部空間的含塵乏氣流入噴射器;高速空氣射流與干化污泥、含塵乏氣在噴射器中混合，并經噴射器內的擴壓管減速升壓到氣力輸送所需的壓力后流出噴射器出口，噴射器出口通過送料管道連接到鍋爐。本發明能滿足電站鍋爐焚燒污泥的給料需要，具有氣密性好、系統簡單、工作可靠的優點，可有效防止干化污泥給料過程中粉塵和臭氣泄露到周圍環境中。

　　權利要求書

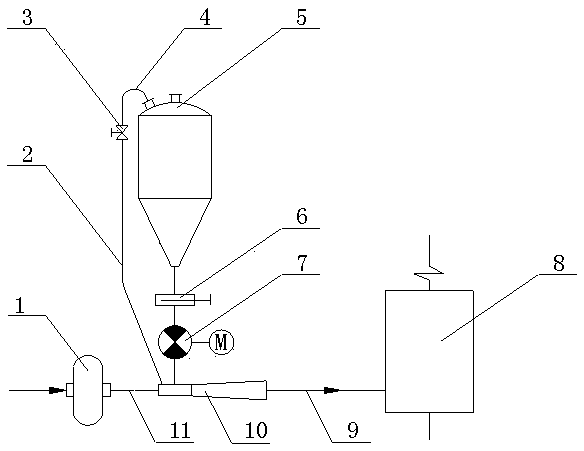

　　1.一種干化污泥給料系統，包括羅茨風機(1)、調節閥(3)、料倉(5)、插板閥(6)、回轉給料器(7)、噴射器(10)，其特征在于：所述料倉(5)出料口連接回轉給料器(7)進口，回轉給料器(7)的出口連接到噴射器(10)的進料口，料倉(5)中的干化污泥通過回轉給料器(7)定量送入噴射器(10);所述噴射器(10)進氣口通過空氣管道(11)連接羅茨風機(1)，使空氣經噴射器(10)內的噴嘴高速噴出時，噴射器(10)內部空間形成負壓，噴射器(10)內部負壓空間通過乏氣管道連接料倉(5)上部空間，對料倉(5)的上部空間產生抽吸作用，使料倉(5)上部空間的含塵乏氣流入噴射器(10);高速空氣射流與干化污泥、含塵乏氣在噴射器(10)中混合，并經噴射器(10)內的擴壓管減速升壓到氣力輸送所需的壓力后流出噴射器(10)出口，噴射器(10)出口通過送料管道(9)連接到鍋爐(8)。

　　2.根據權利要求1所述的干化污泥給料系統，其特征在于：所述料倉(5)出料口與回轉給料器(7)進口之間連接有插板閥(6)，通過插板閥(6)切斷料倉(5)與回轉給料器(7)之間的連接，便于設備檢修。

　　3.根據權利要求1所述的干化污泥給料系統，其特征在于：所述乏氣管道中串接有調節閥(3)，通過調節閥(3)控制料倉(5)中的負壓大小。

　　說明書

　　干化污泥給料系統

　　技術領域

　　本發明涉及一種廢棄物處置系統，尤其涉及一種干化污泥輸送處置系統。

　　背景技術

　　城鎮污水處理廠是污泥的主要來源，隨著我國社會經濟的發展，污水處理量和污泥產量都越來越大。據環境保護部統計，2014年全國城鎮污水處理設施總設計處理能力1.71億立方米/日，平均日處理水量1.35億立方米。污泥產量與污水處理工藝及標準的高低有關系，約占處理水量的0.3%~0.5%(以含水率97%計)。按每萬立方米污水產生約1噸干污泥量折算，2014年全國每天產生的污泥量已經達到了1.35萬噸全干污泥，折合約6.75萬噸含水率80%的污泥。

　　污泥是由水分、有機顆粒和無機顆粒等組成的絮狀體，其中含有大量重金屬、病原體和難降解有毒有機物，還會散發臭氣。如果不對污泥加以有效的處理和處置，會嚴重污染環境，影響人們的身體健康。污泥的處理和資源化利用，已成為環境保護的重點領域之一。

　　污泥的預處理有調理、濃縮、脫水、穩定化和干化等技術，污泥的最終處置主要有填埋、土地利用、建筑材料利用、生物處理和焚燒等方式，熱解、氣化和熱水解等新興技術也在研究開發之中。

　　干化-焚燒技術廣泛采用電廠低壓蒸汽和其它加熱介質對來自污水處理廠的含水率較高的脫水污泥進行加熱，使污泥中水分進一步蒸發而獲得含水率較低、熱值更高的干化污泥，然后經干化污泥給料系統送入鍋爐內焚燒;焚燒產生的高溫?zé)煔饨?jīng)熱量回收和凈化處理后排放，從而實現污泥減容、減量和無害化。該技術具有處理量大、處理速度快、無害化相對徹底等優點，近年來發展迅速，在國內獲得廣泛應用。在已投產的部分污泥干化-焚燒工程中，污泥干化車間和鍋爐之間的距離較遠，需要先將干化污泥轉運到電廠的煤場堆存，然后采用皮帶輸送方式送入制粉系統，或直接送入爐內焚燒。因為干化后的污泥在堆放及輸送過程中會有揚塵和臭氣散發，且皮帶輸送系統的密封性能較差，所以容易引起臭氣在廠區及附近區域擴散，導致工作環境惡劣，嚴重影響電廠焚燒污泥的積極性。因此針對電廠焚燒污泥的需要，開發氣密性好、組成簡單、工作可靠的干化污泥給料系統是十分必要的。

　　發明內容

　　本發明所要解決的技術問題是提供一種能夠滿足電站鍋爐焚燒污泥需要的干化污泥給料系統，該系統可穩定地輸送干化污泥，并有效防止干化污泥臭氣和粉塵擴散，克服現有污泥焚燒工程中干化污泥輸送系統的不足，保護廠區的工作環境。

　　為解決上述技術問題，本發明采用如下的技術方案：

　　一種干化污泥給料系統，包括羅茨風機、調節閥、料倉、插板閥、回轉給料器、噴射器，所述料倉出料口連接回轉給料器進口，回轉給料器的出口連接到噴射器的進料口，料倉中的干化污泥通過回轉給料器定量送入噴射器;所述噴射器進氣口通過空氣管道連接羅茨風機，使空氣經噴射器內的噴嘴高速噴出時，噴射器內部空間形成負壓，噴射器內部負壓空間通過乏氣管道連接料倉上部空間，對料倉的上部空間產生抽吸作用，使料倉上部空間的含塵乏氣流入噴射器;高速空氣射流與干化污泥、含塵乏氣在噴射器中混合，并經噴射器內的擴壓管減速升壓到氣力輸送所需的壓力后流出噴射器出口，噴射器出口通過送料管道連接到鍋爐。

　　所述料倉出料口與回轉給料器進口之間連接有插板閥，通過插板閥切斷料倉與回轉給料器之間的連接，便于設備檢修。

　　所述乏氣管道中串接有調節閥，通過調節閥控制料倉中的負壓大小。

　　本發明的有益效果是：采用上述技術方案，羅茨風機出口空氣經噴射器內的噴嘴高速噴出時，使噴射器內部空間形成負壓，經乏氣管道一、乏氣管道二抽吸料倉上部空間的含塵乏氣，維持料倉負壓，防止料倉內臭氣和粉塵向外泄露到環境中;噴射器內部空間形成負壓，還可以促進空氣卷吸經回轉給料器進入噴射器的干化污泥，使空氣和干化污泥混合均勻，并防止臭氣和粉塵經回轉給料器密封間隙泄露;干化污泥和空氣的混合物經噴射器內的擴壓管減速升壓到氣力輸送所需的壓力后流出噴射器出口，經密封承壓的送料管道輸送到鍋爐，避免臭氣和粉塵泄露。

　　因此，本發明提出的基于氣力輸送的新型干化污泥給料系統，能滿足電站鍋爐焚燒污泥的給料需要，具有氣密性好、系統簡單、工作可靠的優點，可有效防止干化污泥給料過程中粉塵和臭氣泄露到周圍環境中。
