申請日2015.10.09
公開(公告)日2016.06.08
IPC分類號C02F11/12
摘要
本實用新型公開了一種污泥干燥專用防堵阻風式熱交換裝置，包括回轉式烘干機的筒體，進料區及出料區的筒體內壁設置有若干組螺旋且間隔設置的導料葉片;防堵自清掃鏈區的筒體內壁懸掛有多組“U”型鏈條布置成多層網狀結構;強化熱交換區的筒體內壁設有多組正、反方向?qū)Я闲偷膿P料板形成前、后方向布置;鏈錘破殼區的筒體內壁上懸掛有多根自然下垂的鏈錘;交叉重疊區的筒體內壁上間隔設置有交叉重疊式揚料板;均風區的筒體內壁上設置有均風格;穩定除濕區的筒體內壁設有橫向分布的多個平板式揚料板組。本實用新型具有結構合理熱交換充分分、成本低、烘干效率高，便于維護更換等特點，不需要增加動力并且防堵效果好，能使原有烘干效率大幅度提高。
權利要求書
1.一種污泥干燥專用防堵阻風式熱交換裝置，包括回轉式烘干機的筒體，其特征在于：所述的筒體自左側進料端至右側出料端依次設有進料區、防堵自清掃鏈區、強化熱交換區、鏈錘破殼區、交叉重疊區、均風區、穩定除濕區、出料區，所述的進料區及出料區的筒體內壁設置有若干組螺旋且間隔設置的導料葉片;防堵自清掃鏈區的筒體內壁懸掛有多組“U”型鏈條布置成多層網狀結構;強化熱交換區的筒體內壁設有多組正、反方向?qū)Я闲偷膿P料板形成前、后方向布置;鏈錘破殼區的筒體內壁上懸掛有多根自然下垂的鏈錘;交叉重疊區的筒體內壁上間隔設置有交叉重疊式揚料板;均風區的筒體內壁上設置有均風格;穩定除濕區的筒體內壁設有橫向分布的多個平板式揚料板組。
2.根據權利要求1所述的污泥干燥專用防堵阻風式熱交換裝置，其特征在于：所述的進料區的筒體入口端內壁設置有擋料圈，擋料圈的高度高于導料葉片高度。
3.根據權利要求1所述的污泥干燥專用防堵阻風式熱交換裝置，其特征在于：所述的揚料板中正方向?qū)Я习迮c反方向?qū)Я习寰鶠殓P斗狀，正方向?qū)Я习逑蚯芭c軸線下傾30°～45°，反方向?qū)Я习逑蚝笈c軸線下傾30～45°。
4.根據權利要求1所述的污泥干燥專用防堵阻風式熱交換裝置，其特征在于：所述的鏈錘由鏈條及其下端的錘頭構成，鏈條上端焊接固定在筒體內壁橫斷面上，自然下垂。
5.根據權利要求1所述的污泥干燥專用防堵阻風式熱交換裝置，其特征在于：所述的交叉重疊式揚料板包括多塊截面為折線形的橫向揚料板間隔疊放，相鄰橫向揚料板之間設有縱向連接板，橫向揚料板和縱向揚料板構成交叉重疊結構。
6.根據權利要求1所述的污泥干燥專用防堵阻風式熱交換裝置，其特征在于：所述的均風格包括中間軸向的方框，方框外壁間隔設置有輻射狀的徑向骨架，徑向骨架焊接固定在筒體內壁上，徑向骨架上還設有環形骨架。
7.根據權利要求1所述的污泥干燥專用防堵阻風式熱交換裝置，其特征在于：所述的多個平板式揚料板組緊密相接，其中每個平板式揚料板組均采用多塊橫向間隔布置的平板式揚料板構成，其中相鄰平板式揚料板組中平板式揚料板位置相錯且緊密相接。
說明書
一種污泥干燥專用防堵阻風式熱交換裝置
技術領域：
本實用新型涉及回轉式烘干機，尤其涉及一種污泥干燥專用防堵阻風式熱交換裝置。
背景技術：
目前，在污水處理過程中所產生的污泥，其含水率高達90%以上，經過脫水處理后含水率仍高達60～70%，后續處理十分困難，采用干燥的方法去除污泥中的水分是一種有效的解決方法，但是由于污泥中的高含水率，采用常規的干燥方法和設備無法達到所需的效果，產能很低、能耗很高、成本過大、經濟效益差。
實用新型內容：
為了彌補現有技術問題，本實用新型的目的是提供一種污泥干燥專用防堵阻風式熱交換裝置，不需要動力和傳動系統，只需將其安裝在回轉式烘干機筒體內，就能達到預期的烘干效果，它具有設備成本低、便于維護、熱交換效率高的特點、特別是能有效地防止污泥粘堵。
本實用新型的技術方案如下：

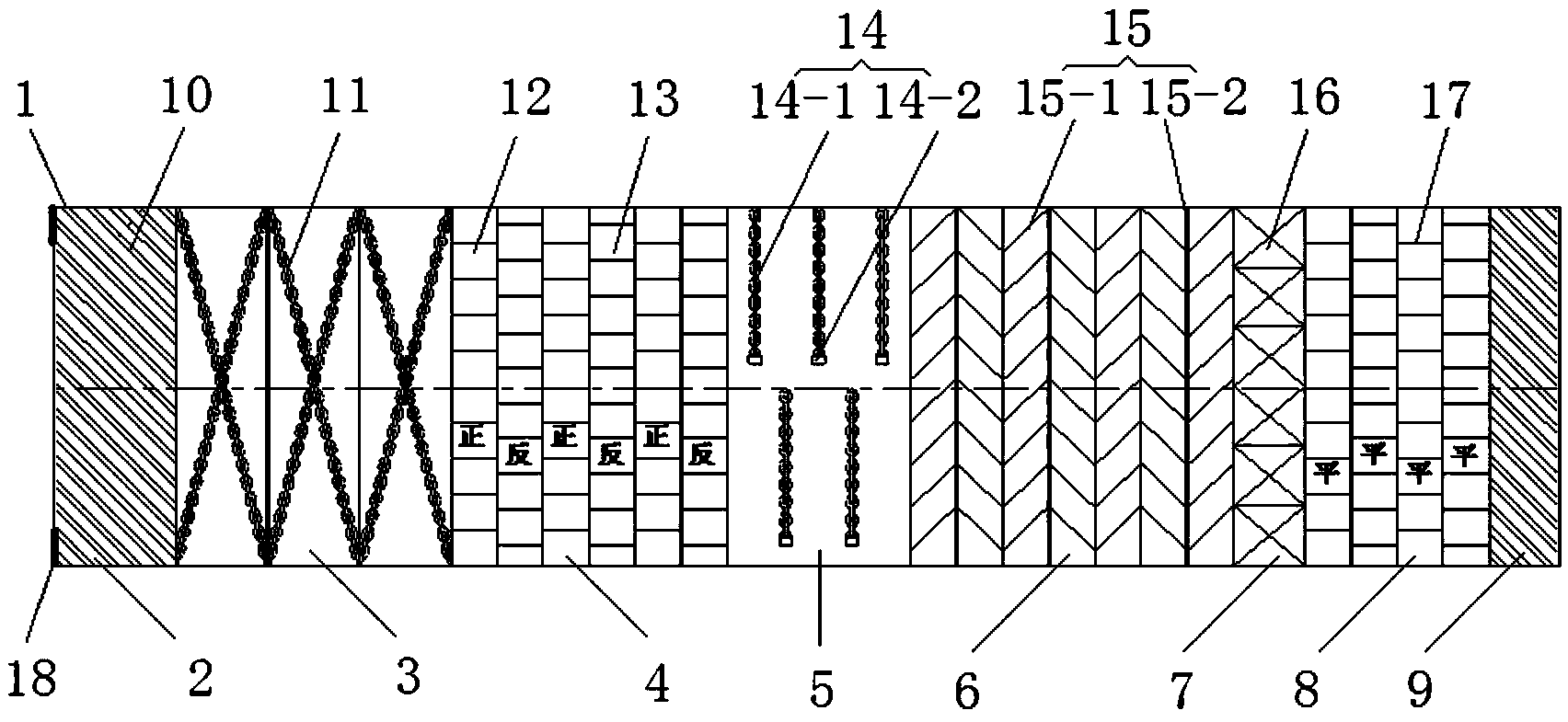

污泥干燥專用防堵阻風式熱交換裝置，包括回轉式烘干機的筒體，其特征在于：所述的筒體自左側進料端至右側出料端依次設有進料區、防堵自清掃鏈區、強化熱交換區、鏈錘破殼區、交叉重疊區、均風區、穩定除濕區、出料區，所述的進料區及出料區的筒體內壁設置有若干組螺旋且間隔設置的導料葉片;防堵自清掃鏈區的筒體內壁懸掛有多組“U”型鏈條布置成多層網狀結構;強化熱交換區的筒體內壁設有多組正、反方向?qū)Я闲偷膿P料板形成前、后方向布置;鏈錘破殼區的筒體內壁上懸掛有多根自然下垂的鏈錘;交叉重疊區的筒體內壁上間隔設置有交叉重疊式揚料板;均風區的筒體內壁上設置有均風格;穩定除濕區的筒體內壁設有橫向分布的多個平板式揚料板組。
所述的污泥干燥專用防堵阻風式熱交換裝置，其特征在于：所述的進料區的筒體入口端內壁設置有擋料圈，擋料圈的高度高于導料葉片高度。
所述的污泥干燥專用防堵阻風式熱交換裝置，其特征在于：所述的揚料板中正方向?qū)Я习迮c反方向?qū)Я习寰鶠殓P斗狀，正方向?qū)Я习逑蚯芭c軸線下傾30°～45°，反方向?qū)Я习逑蚝笈c軸線下傾30～45°。
所述的污泥干燥專用防堵阻風式熱交換裝置，其特征在于：所述的鏈錘由鏈條及其下端的錘頭構成，鏈條上端焊接固定在筒體內壁橫斷面上，自然下垂。
所述的污泥干燥專用防堵阻風式熱交換裝置，其特征在于：所述的交叉重疊式揚料板包括多塊截面為折線形的橫向揚料板間隔疊放，相鄰橫向揚料板之間設有縱向連接板，橫向揚料板和縱向揚料板構成交叉重疊結構。
所述的污泥干燥專用防堵阻風式熱交換裝置，其特征在于：所述的均風格包括中間軸向的方框，方框外壁間隔設置有輻射狀的徑向骨架，徑向骨架焊接固定在筒體內壁上，徑向骨架上還設有環形骨架。
所述的污泥干燥專用防堵阻風式熱交換裝置，其特征在于：所述的多個平板式揚料板組緊密相接，其中每個平板式揚料板組均采用多塊橫向間隔布置的平板式揚料板構成，其中相鄰平板式揚料板組中平板式揚料板位置相錯且緊密相接。
本實用新型的優點是：
本實用新型具有結構合理熱交換充分分、成本低、烘干效率高，便于維護更換等特點，不需要增加動力并且防堵效果好，能使原有烘干效率大幅度提高。
