申請日2015.10.09

　　公開(公告)日2016.01.27

　　IPC分類號C02F3/12

　　摘要

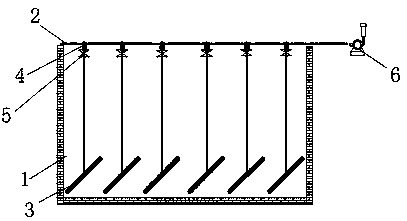

　　本實用新型公開了一種便于調節維護的廢水處理曝氣裝置，屬于環保設備技術領域。該曝氣裝置包括供氣支管，所述的供氣支管設置在水面上方，供氣支管沿廢水池橫向或縱向布置多根，曝氣管設置在廢水池底部，曝氣管與供氣支管之間通過接頭及管路連接，曝氣管與供氣支管連接接頭位于水面上方，在每個供氣支管下連接有一個或多個曝氣管。如果某個曝氣管出現故障，只需將單個的曝氣管從供氣支管上卸下進行維修或更換，非常簡單，曝氣管上設置調節閥門，能夠根據工藝要求或?qū)嶋H運行情況及時的調節通過曝氣頭中的氣體流量，便于高質量的運行執行工藝處理過程。

　　權利要求書

　　1.便于調節維護的廢水處理池曝氣裝置，包括供氣支管，其特征在于：所述的供氣支管設置在水面上方，供氣支管沿廢水池橫向或縱向布置多根，曝氣管設置在廢水池底部，曝氣管與供氣支管之間通過接頭及管路連接，曝氣管與供氣支管連接接頭位于水面上方，在每個供氣支管下連接有一個或多個曝氣管。

　　2.根據權利要求1所述的便于調節維護的廢水處理池曝氣裝置，其特征在于：曝氣管與供氣支管連接的管路上設置有調節閥門，調節閥門位于水面之上。

　　3.根據權利要求1所述的便于調節維護的廢水處理池曝氣裝置，其特征在于：所述的曝氣管包括一個三通接頭，所述的三通接頭上有一種豎直方向的進氣口和兩個水平方向的出氣口，在兩個水平方向的出氣口上連接有兩個相對的曝氣頭，每個曝氣頭的長度為500-1000mm。

　　說明書

　　便于調節維護的廢水處理池曝氣裝置

　　技術領域

　　本實用新型涉及一種廢水處理曝氣裝置，特別涉及一種便于調節維護的廢水處理池曝氣裝置，屬于環保設備技術領域。

　　背景技術

　　廢水處理由于工藝的要求需要安裝曝氣裝置，傳統管式(或膜片式)曝氣裝置安裝時固定于廢水生物處理池底，通過一根或多根曝氣支管向各曝氣管供氣，如附圖中圖3所示，圖3中黑色粗線部分為曝氣管路，在水處理工藝的實際運行中，會出現某個曝氣管或曝氣頭發生故障或堵塞不能夠正常工作，一旦某個曝氣管或曝氣頭出現故障，將造成空氣短路，影響曝氣效果從而影響水處理工藝設計的正常運行，發生這種情況是要么及時更換發生故障的曝氣管，或者容忍工藝運行質量降低帶來的負面效益，由于廢水處理池面積通常較大，還具有較深的污水，所以如圖3所例示的傳統的曝氣裝置更換時非常麻煩，在更換一只曝氣管的情況下一般也需要將池內含活性污泥的廢水抽去進行更換或維修，這導致在進行更換或維修的過程中廢水處理系統將無法運行，還有一種進行更換或維修方法是采用潛水更換，需要的成本超過萬元每次，這兩種進行更換或維修方法需耗費大量的時間、人力、物力和財力，效率低，再則在廢水處理系統中如果好氧生物池采用接觸氧化法處理工藝，由于工藝要求好氧生物池內安裝有填料支架和生物填料，生物填料掛膜后重量將增加50-80倍;抽干水后在沒有浮力的情況下直接往往會發生載荷破壞，所以這種工藝的廢水處理池一旦某個曝氣管或曝氣頭出現破損更換將更為困難，而不更換造成處理效果變差，這種情況下如果更換需要將接觸氧化池內的廢水抽干，同時去掉掛膜的填料才能更換，相對于活性污泥法更需耗費大量的時間、人力、物力和財力，同時這種系統中由于一根曝氣支管需要向很多個曝氣管(曝氣頭)供氣，也導致每個曝氣管(曝氣頭)供氣不均勻;靠近支管的曝氣管(曝氣頭)出氣量較大，而較遠的曝氣管(曝氣頭)則出氣量較大小。如果按照時出現水平誤差也會導致各曝氣管(曝氣頭)出氣量不均勻。

　　發明內容

　　本實用新型在于克服現有的廢水處理系統中曝氣裝置存在的上述問題，提供一種便于調節維護的廢水處理曝氣裝置。

　　為實現本實用新型的目的，采用了下述的技術方案：便于調節維護的廢水處理池曝氣裝置，包括供氣支管，所述的供氣支管設置在水面上方，供氣支管沿廢水池橫向或縱向布置多根，曝氣管設置在廢水池底部，曝氣管與供氣支管之間通過接頭及管路連接，曝氣管與供氣支管連接接頭位于水面上方，在每個供氣支管下連接有一個或多個曝氣管，進一步的，曝氣管與供氣支管連接的管路上設置有調節閥門，調節閥門位于水面之上，進一步的，所述的曝氣管包括一個三通接頭，所述的三通接頭上有一種豎直方向的進氣口和兩個水平方向的出氣口，在兩個水平方向的出氣口上連接有兩個相對的曝氣頭，每個曝氣頭的長度為500-1000mm。

　　本實用新型的積極有益技術效果在于：本裝置中如果某個曝氣管出現故障，只需將單個的曝氣管從供氣支管上卸下進行維修或更換，更換、維修時不需將池內含活性污泥的廢水抽去，也無需停止運行。更換(或維修)非常簡單，可節省大量的時間、人力、物力和財力，而且本實用新型中每個曝氣管上設置有調節閥門，能夠根據工藝要求或?qū)嶋H運行情況及時的調節通過曝氣頭中的氣體流量，便于高質量的運行執行工藝處理過程。
