申請日2015.10.09
公開(公告)日2016.02.10
IPC分類號C02F1/26; C02F101/34
摘要

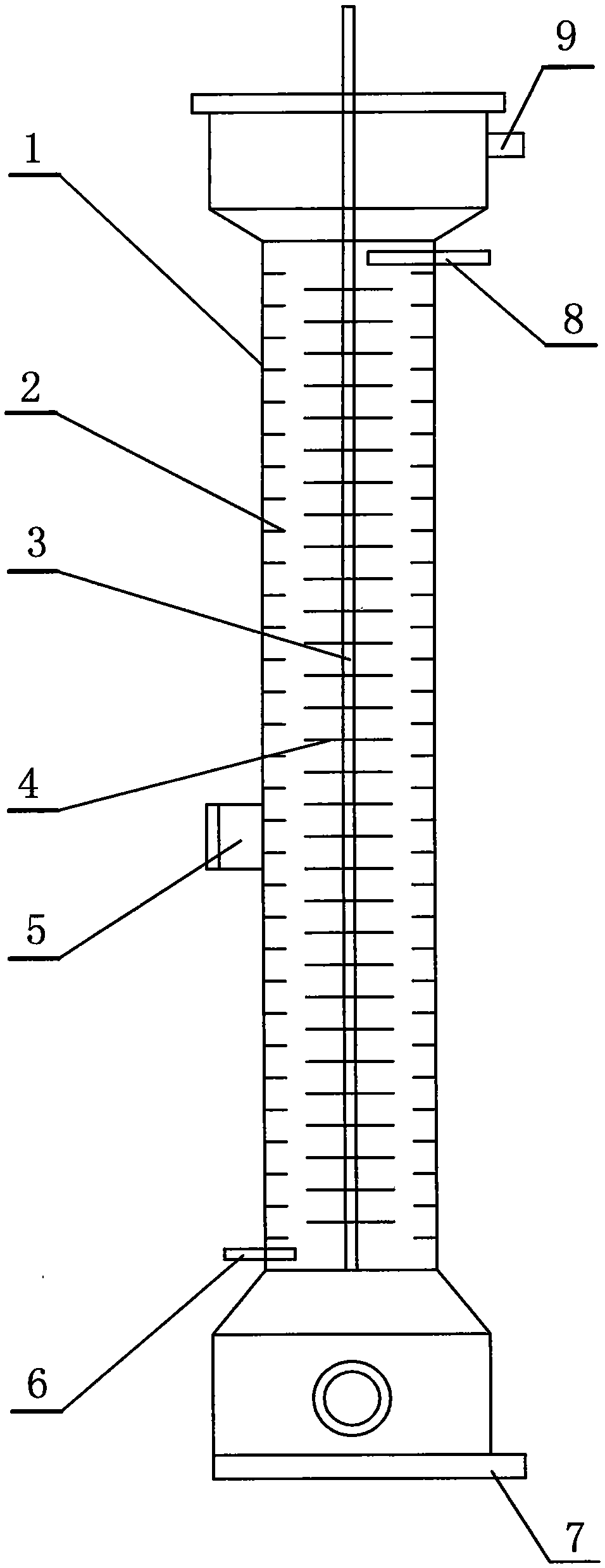

本實用新型涉及一種污水處理設備,即一種含酚廢水萃取塔,其特點是:所述萃取塔有筒狀塔體(1),塔體(1)設有進水口(9)、出水口(7)、進醇口(6)和出醇口(8),塔體(1)內壁上安裝多個環狀固定盤(2),塔體(1)中間設有豎立的攪拌軸(3),攪拌軸(3)上安裝多個可隨攪拌軸(3)轉動的轉動盤(4)。其有益效果是:含酚廢水和仲辛醇在萃取塔內充分混合,酚大量溶入仲辛醇后排出,廢水凈化達標排放,仲辛醇可回收利用,整個過程可控且可連續進行,解決了含酚廢水凈化利用的難題,且結構簡單,成本低廉,應用前景十分可觀。
權利要求書
1.一種含酚廢水萃取塔,其特征在于:所述萃取塔有筒狀塔體(1),塔體(1)設有進水口(9)、出水口(7)、進醇口(6)和出醇口(8),塔體(1)內壁上安裝多個環狀固定盤(2),塔體(1)中間設有豎立的攪拌軸,攪拌軸上安裝多個可隨攪拌軸轉動的轉動盤(4)。
2.根據權利要求1所述的含酚廢水萃取塔,其特征在于:所述進水口(9)設在塔體(1)上部,出水口(7)設在塔體(1)下部,進醇口(6)設在塔體(1)下部,出醇口(8)設在塔體(1)上部,出水口(7)和出醇口(8)上分別設有流量計和控制閥。
3.根據權利要求1所述的含酚廢水萃取塔,其特征在于:所述轉動盤(4)呈圓形平板狀,與固定盤(2)錯開安裝。
4.根據權利要求1所述的含酚廢水萃取塔,其特征在于:所述塔體(1)上部和下部的轉動盤(4)呈圓形平板狀,塔體(1)中部的轉動盤(4)的周圍向上折邊(10)。
5.根據權利要求4所述的含酚廢水萃取塔,其特征在于:所述折邊(10)為直角折邊(11),高度大于10mm。
6.根據權利要求4所述的含酚廢水萃取塔,其特征在于:所述折邊(10)為斜向折邊(12)。
7.根據權利要求1所述的含酚廢水萃取塔,其特征在于:所述塔體(1)中部的轉動盤(4)周圍有折邊(10),折邊(10)為直角折邊(11)或斜向折邊(12),折邊(10) 的方向有向上折邊和向下折邊,向上折邊和向下折邊的轉動盤(4)相間安裝。
8.根據權利要求1所述的含酚廢水萃取塔,其特征在于:所述塔體(1)中部的轉動盤(4)有多個長條狀攪拌齒(13)。
9.根據權利要求1所述的含酚廢水萃取塔,其特征在于:所述塔體(1)中部的轉動盤(4)為傾斜安裝的傾斜盤(14)或盤繞攪拌軸(3)的螺旋片(15)。
10.根據權利要求9所述的含酚廢水萃取塔,其特征在于:所述螺旋片(15)相對的固定盤(2)是與螺旋片(15)反向的螺旋板(16)。
說明書
含酚廢水萃取塔
技術領域
本實用新型涉及一種污水處理設備,即一種含酚廢水萃取塔。
背景技術
癸二酸等產品的生產過程會產生含酚廢水,由于酚類化合物是一種原型質毒物,與生物活性體接觸均能產生毒性,是國家明令禁止排放的物質,含酚廢水對動植物以及人類健康帶來嚴重威脅。因此,國家對于對高酚值生產中的廢水的監管力度不斷加強,含酚廢水必須進行嚴格的處理。目前,含酚廢水多采用活性碳、樹脂或者磺化煤等作為固體吸附劑去除其中的苯酚。這些方法雖然可以有效去除苯酚,但是也有許多弊端:活性炭用量大,再生困難,成本高。樹脂使用周期短,反洗量大,且價格較更為昂貴。磺化煤的吸附容量較小,常需要進行二次處理。為了解決上述問題,業內推出仲辛醇萃取工藝。仲辛醇一種良好的有機溶劑,苯酚在其中的溶解度遠遠大于在水中的溶解度,可以大幅降低生產廢水的酚值,實現達標排放。而仲辛醇在水中溶解度較小,在廢水中可以迅速分層,便于回收。仲辛醇是癸二酸生產過程中的副產物,對癸二酸生產企業而言,仲辛醇較為易得,且可實現生產系統內部循環,成本極低。仲辛醇萃取含酚廢水的工藝雖然可行,但尚缺乏適用的設備。如果采用常規的罐類容器,把廢水和仲辛醇溶劑混合,也能夠?qū)崿F(xiàn)萃取的目標?墒沁@種方式只能間歇的進行,難以適應連續生產的需求,生產效率低,處理質量不穩定。
發明內容
本實用新型的目的是提供一種能夠?qū)訌U水進行連續凈化,且處理效率高,質量穩定可控的含酚廢水萃取塔。
上述目的是由以下技術方案實現的:研制一種含酚廢水萃取塔,其特點是:所述萃取塔有筒狀塔體,塔體設有進水口、出水口、進醇口和出醇口,塔體內壁上安裝多個環狀固定盤,塔體中間設有豎立的攪拌軸,攪拌軸上安裝多個可隨攪拌軸轉動的轉動盤。
所述進水口設在塔體上部,出水口設在塔體下部,進醇口設在塔體下部,出醇口設在塔體上部,出水口和出醇口上分別設有流量計和流量控制閥。
所述轉動盤呈圓形平板狀,與固定盤錯開安裝。
所述塔體上部和下部的轉動盤呈圓形平板狀,中部的轉動盤的周圍向上折邊。
所述折邊為直角折邊,高度大于3mm。
所述折邊為斜向折邊。
所述塔體中部的轉動盤的周圍有折邊,折邊為直角折邊或斜向折邊,折邊的方向有向上折邊和向下折邊,向上折邊和向下折邊的轉動盤相間安裝。
所述塔體中部的轉動盤有多個長條狀攪拌齒。
所述塔體中部的轉動盤為傾斜安裝的傾斜盤或盤繞攪拌軸的螺旋片。
所述螺旋片相對的固定盤是與螺旋片反向的螺旋板。
本實用新型的有益效果是:含酚廢水和仲辛醇在萃取塔內充分混合,酚大量溶入仲辛醇后排出,廢水凈化達標排放,仲辛醇可回收利用,整個過程可控且可連續進行,解決了含酚廢水凈化利用的難題,且結構簡單,成本低廉,應用前景十分可觀。
