　　摘要

　　一種超聲波+A2O+MBR污水處理與污泥減量組合裝置及其應用，它屬于污水處理與污泥減量同步進行的高效處理技術領域。本發明解決了傳統A2O工藝氮磷去除率低、沉淀池占地面積大、污泥產率高、工藝處理時間長，同時出水水質難以達到回用水水質標準的問題。它包括厭氧池、缺氧池、好氧池、膜生物反應器(MBR)以及超聲池。該裝置用于污水處理與污泥減量。本發明的裝置提高了出水水質，縮短了處理時間，實現了高效的污泥減量，占地面積縮小，污泥減量45%以上，基建成本及運營成本降低。

　　權利要求書

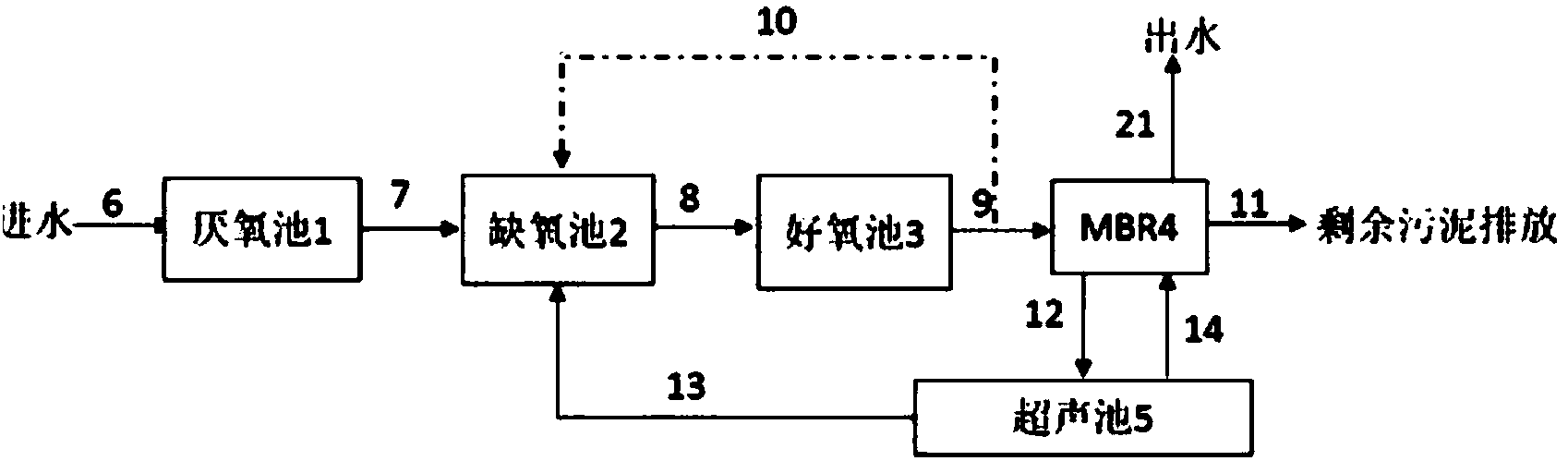

　　1.一種超聲波+A2O+MBR污水處理與污泥減量組合裝置，其特征在于它包括：厭氧 池(1)、缺氧池(2)、好氧池(3)、MBR(4)和超聲池(5);其中，待處理的污水由厭 氧池進水管(6)進入到厭氧池(1)中，缺氧池進水管(7)的進水口與厭氧池(1)連通， 出水口與缺氧池(2)連通;好氧池進水管(8)的進水口與缺氧池(2)連通，好氧池進水 管(8)的出水口與好氧池(3)連通;MBR進水管(9)的進水口與好氧池(3)連通， MBR進水管(9)的出水口與和MBR(4)和內循環管(10)的進水口連通;MBR排泥管 (12)的出泥口與MBR(4)連通，MBR排泥管(12)的入泥口與超聲池(5)連通，超 聲池污泥回流管二(14)的出泥口與超聲池(5)連通，入泥口與MBR(4)連通;超聲池 污泥回流管一(13)的出泥口與超聲池(5)連通，入泥口與缺氧池(2)連通。

　　2.根據權利要求1所述的一種超聲波+A2O+MBR污水處理與污泥減量組合裝置，其 特征在于超聲池(5)包括超聲波換能器(15)、超聲波探頭(16)、超聲波發生器(17)、 超聲波工控機(18)、超聲波污泥回流管一(13)和超聲池污泥回流管二(14)。

　　3.根據權利要求2所述的一種超聲波+A2O+MBR污水處理與污泥減量組合裝置，其 特征在于污泥通過MBR排泥管(12)排放到超聲池(5)中，通過超聲波工控機(18)調 節超聲波功率，同時開啟超聲波發生器(17)，在超聲波換能器(15)作用下使超聲波探頭 (16)震動并發出超聲波，實現污泥減量。

　　4.根據權利要求1所述的一種超聲波+A2O+MBR污水處理與污泥減量組合裝置，其 特征在于MBR(4)內設置有膜組件(20)和曝氣裝置(19);所述的膜組件(20)材質為 聚四氟乙烯、聚乙烯、聚丙烯、聚偏氟乙烯或沸石分子篩。

　　5.根據權利要求4所述的一種超聲波+A2O+MBR污水處理與污泥減量組合裝置，其 特征在于由A2O工藝處理后的泥水混合液經MBR進水管(9)進入MBR(4)中，通過膜 組件(20)的真空抽濾作用，實現泥水的分離與污水的深度處理，處理后的污水經MBR 出水管(21)排出，分離得到的污泥的其中一部分經MBR排泥管(12)排放到超聲池(5) 中，另一部分經MBR排泥管(11)排出。

　　6.一種超聲波+A2O+MBR污水處理與污泥減量組合裝置的應用，其特征在于它用于 污水處理與污泥減量。

　　7.根據權利要求6所述的一種超聲波+A2O+MBR污水處理與污泥減量組合裝置的應 用，其特征在于它是按照以下方法進行污水處理與污泥減量的：

　　首先，待處理污水由厭氧池進水管(6)進入?yún)捬醭?1)中進行污水的磷釋放與氨化 反應，經厭氧池(1)處理后的污水再通過缺氧池進水管(7)進入到缺氧池(2)中進行污 水的脫氮，經缺氧池(2)處理后的污水在經過好氧池進水管(8)進入到好氧池(3)中進 行污水中BOD的去除、硝化過程以及磷的吸收反應，再將好氧池(3)處理后的泥水混合 液一部分經過MBR進水管(9)進入到MBR(4)中，另一部分經內循環回流管(10)回 流至缺氧池(2)中，完成A2O處理;

　　其次，在曝氣裝置(19)作用下，污水經膜組件(20)真空抽濾后從MBR出水管(21) 排出，分離得到的污泥的其中一部分經MBR排泥管(12)排放到超聲池(5)中，另一部 分經MBR排泥管(11)排出;

　　然后，開啟超聲波工控機(18)調節超聲波功率，同時開啟超聲波發生器(17)，向超 聲波換能器(15)發出信號使超聲波探頭(16)開始震動并發出超聲波，實現污泥減量。

　　8.根據權利要求7所述的一種超聲波+A2O+MBR污水處理與污泥減量組合裝置的應 用，其特征在于所述的超聲波為功率相對高的超聲波和功率相對低的超聲波。

　　9.根據權利要求8所述的一種超聲波+A2O+MBR污水處理與污泥減量組合裝置的應 用，其特征在于功率相對高的超聲波加速釋放污泥中細胞內物質，所述的細胞內物質包括 有機物質和酶類;功率相對低的超聲波降低污泥中絲狀菌數量。

　　10.根據權利要求7所述的一種超聲波+A2O+MBR污水處理與污泥減量組合裝置的應 用，其特征在于MBR(4)內設置有膜組件(20)和曝氣裝置(19);所述的膜組件(20) 材質為聚四氟乙烯、聚乙烯、聚丙烯、聚偏氟乙烯或沸石分子篩。

　　說明書

　　一種超聲波+A2O+MBR污水處理與污泥減量組合裝置及其應用

　　技術領域

　　本發明屬于同步進行污水處理與污泥減量的高效處理技術領域。特別涉及超聲波 +A2O+MBR污水處理與污泥減量組合工藝

　　背景技術

　　A2O工藝是一種以活性污泥法為基礎的污水處理工藝，它主要由厭氧反應-缺氧反應- 好氧反應三段生物處理單元組成。其工藝流程簡單、污染物去除效果較高、污泥沉降性能 良好等優點，一直被廣泛應用。但其污泥產率高增加了污泥后續處置費用;同時沉淀池占 地面積大，難以滿足城市土地資源短缺的現狀;并且其出水水質無法滿足再回用水質標準， 這些都增加了工藝的投資及運營成本，限制了該工藝更廣泛的應用和發展。因此如何在保 持A2O工藝原有優點的基礎上進行改良，提高出水水質、減小占地面積、實現高效的污泥 減量，成為了人們關注的焦點問題。

　　MBR膜生物反應器，是一種高效的污水處理技術，它將活性污泥法與膜分離技術進行 結合，利用膜組件的高效截留特性，實現高效的泥水分離，取代傳統活性污泥法中的二沉 池，減小了工藝的占地面積;同時經膜組件過濾后的出水高質穩定，能夠滿足再回用水質 標準。

　　超聲波處理污泥是一種新型的污泥減量技術，研究表明超聲波產生的空穴作用，可以 有效破壞污泥的細胞壁，功率相對較高的超聲波可以加速污泥細胞的破裂釋放有機物質， 功率相對較小的超聲波可以有效破壞絲狀菌提高污泥沉降性，同時污泥經超聲波破壁溶胞 后釋放細胞內物質，主要包括有機營養物質以及酶類物質，釋放的有機物回流至MBR及 缺氧池中繼續被活性污泥代謝再利用，即通過隱形生長實現污泥減量;釋放的酶類物質回 流至MBR和缺氧池中，加速了活性污泥對有機污染物的降解反應，提高反應速率，縮短 反應時間。

　　因此，開發一種出水水質高、工藝占地面積小、污泥產率低、處理時間短的超聲波 +A2O+MBR污水處理與污泥減量組合工藝，具有重要研究意義和廣闊的應用前景。

　　發明內容

　　本發明的目的是提供一種超聲波+A2O+MBR污水處理與污泥減量組合裝置及其應用。 它克服了傳統A2O工藝污泥產率高、沉淀池占地面積大、出水水質難以達到再回用的水質 標準等方面的缺陷。為污水處理廠提供了一種更高效經濟的污水污泥處理工藝和設備。

　　本發明的一種超聲波+A2O+MBR污水處理與污泥減量組合裝置，它包括：厭氧池、 缺氧池、好氧池、MBR和超聲池;其中，待處理的污水由厭氧池進水管進入到厭氧池中， 缺氧池進水管的進水口與厭氧池連通，出水口與缺氧池連通;好氧池進水管的進水口與缺 氧池連通，好氧池進水管的出水口與好氧池連通;MBR進水管的進水口與好氧池連通， MBR進水管的出水口與和MBR、內循環回流管連通;MBR排泥管的出泥口與MBR連 通，MBR排泥管的入泥口與超聲池連通，超聲池污泥回流管二的出口與超聲池連通，入 口與MBR連通;超聲池污泥回流管一的出口與超聲池連通，入口與缺氧池連通。

　　本發明的一種超聲波+A2O+MBR污水處理與污泥減量組合裝置的應用，它用于污水 處理與污泥減量。

　　本發明包含以下有益效果：

　　本發明一種超聲波+A2O+MBR污水處理與污泥減量組合裝置提高了出水水質，縮短了 處理時間，實現了高效的污泥減量，占地面積縮小，污泥減量45%以上，基建成本及運營 成本降低。

　　經本發明裝置處理后污水NH4+-N去處率可達94～99%，PO43--P的去除率可達91～96%; sCOD去除率可達92～97%，均較傳統A2O提高27%以上，污泥產率較傳統活性污泥法污 泥產率降低45%以上。
