申請日2015.09.25

　　公開(公告)日2015.12.02

　　IPC分類號C02F103/34; C02F9/04

　　摘要

　　一種高濃度焦化廢水處理工藝。將煉焦煤粉破磨得到的煤粉、高濃度焦化廢水和起泡劑經預吸附處理器混合均勻后給入吸附分離浮選柱，經吸附、氣浮分離后，吸附有油、懸浮物和大分子有機物的含煤粉泡沫通過吸附分離浮選柱的泡沫收集槽排出，完成油、懸浮物和大分子有機物的去除，底部排出的有機廢水進入預吸附處理器，加入凝聚劑、絮凝劑和起泡劑混合均勻后，給入溶氣浮選柱，經絮凝和凝聚后的小分子有機物、無機離子和懸浮物與氣泡形成泡沫層從溶氣浮選柱的頂部經泡沫收集槽排出，凈化出水從溶氣浮選柱的底部排出;將兩個浮選柱的溢流合并后給入壓濾機壓濾，得到濾液和脫水煤餅，煤餅進入煉焦系統。其工藝簡單、處理效率高、成本低、不產生污泥。

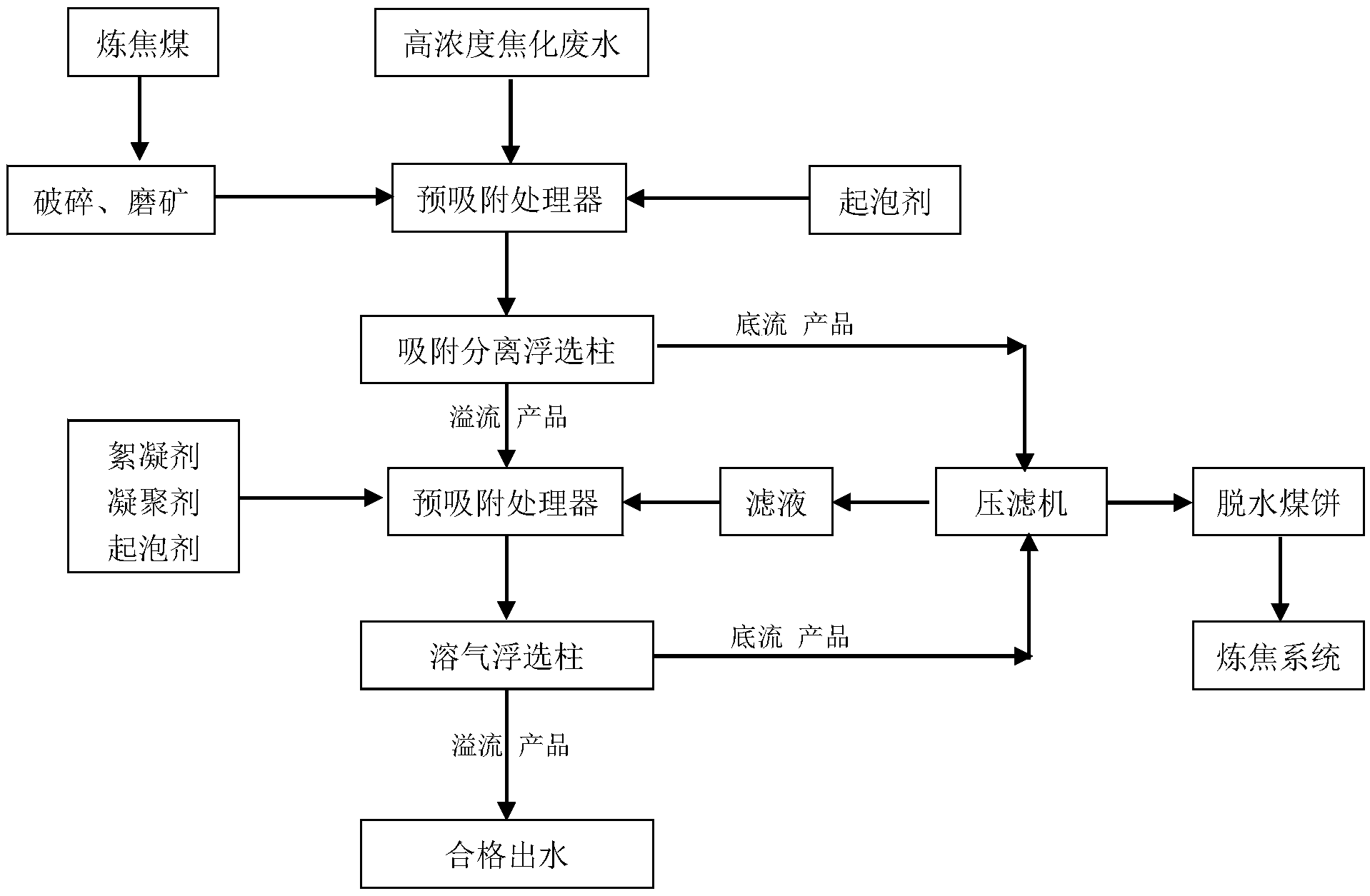

　　摘要附圖



　　權利要求書

　　1.一種高濃度有機廢水的處理工藝，其特征是：包括以下步驟：

　　a、將煉焦煤1給入A破碎機破碎，得到粒度為5mm的破碎產物2;

　　b、將破對產物給入B球磨機中磨細，得到粒度74μm以下占80%的磨礦產物3，即焦煤煤粉;

　　c、將化學耗氧量(COD)值為7000mg/L，懸浮物含量為370mg/L，的高濃度焦化廢水4、煤粉3和起泡劑5送入C預吸附混合器中混合;

　　d、步驟c中混合均勻后的焦化廢水和煤粉混合物6經D給料泵1給入吸附分離浮選柱，經過F吸附分離浮選柱的吸附、旋流、氣浮分離，①焦化廢水中的大分子有機物、油滴和煤粉顆粒碰撞接觸吸附，吸附后的煤粉顆粒與氣泡碰撞形成煤-氣復合體;②焦化廢水中懸浮物和煤粉顆粒碰撞黏附，黏附后煤粉顆粒與氣泡碰撞形成煤-氣復合體;③焦化廢水中的油滴及大分子有機物間相互碰撞聚結后再煤粉顆粒表面的粘附，進一步提高了除油效率;

　　e、經過吸附分離浮選柱分離后的小分子有機物、油滴、懸浮物、氣泡以及煤粉形成的混合泡沫經吸附分離浮選柱頂部經泡沫收集槽排出，即為溢流產品9，處理后的焦化廢水經吸附分離浮選柱底部的凈化水管排出，即為底流產品10;

　　f、步驟e中的底流產品10為一次吸附分離浮選柱處理后的焦化廢水，經排料管給入G預處理混合器中;

　　g、在G預處理混合器中加入絮凝劑11、凝聚劑12和起泡劑13，與處理后的焦化廢水混合均勻;

　　h、步驟f中混合均勻的焦化廢水經H給料泵2給入K溶氣浮選柱，經過旋流、氣浮分離后;

　　i、經溶氣浮選柱分離后的小分子有機物、溶解油、懸浮物與氣泡形成的混合泡沫層經溶氣浮選柱頂部經泡沫收集槽排出，即為溢流產品18;處理后的焦化廢水經溶氣浮選柱的底部的凈化水管排出，即為底流產品17;

　　j、步驟i中的底流產品17為化學耗氧量為75mg/L的合格出水，懸浮物含量為15mg/L;

　　k、步驟e中的溢流產品9和i中的溢流產品18合并為19后給入壓濾機進行脫水，得到濾液20和脫水煤餅21;

　　l、步驟k中的濾液經管道泵打入2預處理器中;

　　m、步驟k中的脫水煤餅給入到煉焦系統的焦?fàn)t中進行煉焦作業;

　　n、步驟c中起泡劑5和步驟g中的起泡劑13都為仲辛醇，步驟g中絮凝劑11為陽離子型聚乙烯基亞胺，所述凝聚劑12為NaCl;

　　o、步驟c中預吸附混合過程在煤粉質量百分濃度8%～12%條件下進行;

　　p、步驟e中底流產品的化學耗氧量為300mg/L，懸浮物含量為45mg/L。

　　q，步驟e中為充分分離的含有小分子有機物、油滴和懸浮物的循環中礦，經過J溶氣泵，從氣浮分離浮選柱中部切線給入進行進一步的氣浮分離。

　　2.如權利要求1所述的一種高濃度焦化廢水的處理工藝，其特征在于：所述步驟中凝聚劑為NaCl，絮凝劑為陽離子型聚乙烯基亞胺。

　　3.如權利要求1所述的一種高濃度焦化廢水的處理工藝，其特征在于：預吸附處理器在煤粉質量百分濃度為8%-12%的條件下進行混合運行。

　　4.以上所述，僅為本發明在具體實施中采用的具體實施方式，而非對實施方式的限制。任何熟悉本領域的工程技術人員，在本發明的基礎上，可以輕易想到變換或變動。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應該包含在本發明的保護范圍之內。

　　說明書

　　一種高濃度焦化廢水的處理工藝

　　技術領域

　　本發明涉及一種焦化廢水的處理工藝，特別是一種高濃度焦化廢水的處理工藝。

　　背景技術

　　高濃度焦化廢水是煉焦、煤氣在高溫干餾、凈化及副產品回收過程中，產生含有揮發酚、多環芳烴及氧、硫、氮等雜環化合物的工業廢水，是一種高CODcr、高酚值、高氨氮且很難處理的一種工業有機廢水。目前，傳統的焦化廢水處理工藝包括廢水處理、焦油處理和污泥處理，廢水處理由預處理、生化處理和后處理三部分組成。廢水生化處理主要利用好氧、厭氧等微生物分解廢水中的有機物污染物，但是由于焦化廢水中含有的大量芳香環、稠環和咋換化合物難被降解且對微生物有一定的毒害作用，使得去除效率很低，出水中COD含量一般在150～300mg/L左右，難以達到排放標準。且傳統工藝需要除油池、氣浮池和凋節池等預處理設備，厭氧反應器、缺氧池、好氧池、中沉池、接觸氧化池和二沉池等生化處理設備，以及混合反應池、混凝沉淀池和過濾器等后處理設備，外加焦油和污泥處理等設備，整個流程所需設備多，占地面積大，基建成本高。

　　根據2015年焦化行業執行新標準《煉焦化學工業污染物排放標準》(GB16171-2012)要求，現有焦化廠COD排放量≤100mg/L，新建焦化廠COD排放量≤80mg/L。因此隨著環保要求的提高和焦化廢水的排放量增大，開發一種工藝流程簡單、處理效率高和生產成本低的新工藝已成為煉焦行業和水環境保護中亟待解決的問題。

　　發明內容

　　技術問題：本發明的目的是提供一種工藝流程簡單、COD去除效率高、投資少、運行成本低的高濃度焦化廢水的處理工藝。

　　技術方案：本發明高濃度焦化廢水的處理工藝。

　　將煉焦煤粉破碎、磨礦后得到煤粉，將煤粉、高濃度焦化廢水和起泡劑經預吸附處理器混合均勻后給入吸附分離浮選柱，經吸附分離浮選柱的吸附、氣浮分離后，吸附有油和大分子有機物的含煤粉泡沫通過吸附分離浮選柱的泡沫收集槽排出，完成油和大分子有機物的去除，吸附分離浮選柱底部排出的有機廢水進入2預處理器，在2預處理器內加入凝聚劑、絮凝劑和起泡劑，經預處理器混合后，給入溶氣浮選柱，經絮凝和凝聚后的小分子有機物、無機離子和懸浮物與氣泡形成泡沫層從氣浮分離浮選柱的頂部經泡沫收集槽排出，凈化出水從溶氣浮選柱的底部排出;將分離浮選柱和溶氣浮選柱通過泡沫收集槽排出的溢流合并到一起，然后給入壓濾機壓濾，得到濾液和脫水煤餅，其中濾液返回到預吸附處理器，煤餅返回到煉焦系統。

　　本發明的的優點表現在以下幾個方面：

　　1通過吸附和氣浮分離結合，將油、懸浮物和有機物污染物同時去除，簡化工藝流程、節約成本。

　　2.將煉焦煤作為吸附劑，吸附后的煤粉按照原用途進入煉焦系統，煤粉沒有減值，且實現了焦化廢水中有機物的回收利用，實現了污水的零排放。

　　3.此工藝系統中沒有出現污泥等二次污染物，減少了傳統工藝中的污泥處理，解決了污泥等二次污染物對環境造成的污染，從而降低了運行成本。

　　4.經過在吸附分離浮選柱中吸附分離，已經實現了焦化廢水中大部分有機物的去除，因此只需在2預處理器中加入少量凝聚劑和絮凝劑，就可以實現小分子有機物、無機離子和懸浮物在焦化廢水中絮凝和凝聚，經過溶氣浮選柱的氣浮分離后，進一步降低了出水的COD值。降低了絮凝劑和凝聚劑的用量，降低了藥劑成本。
