申請日2015.09.25
公開(公告)日2015.12.09
IPC分類號E03C1/12; C02F9/00; E03C1/01
摘要
本發明涉及一種生活污水二次利用裝置，包括清洗盆，清洗盆下端連接排水管，排水管下端連接污水處理裝置，污水處理裝置連接儲水箱，儲水箱內設有液位傳感器，儲水箱上設有自來水進水管、控制器，儲水箱一側的下端通過出水管連接馬桶，所述自來水進水管上設有進水閥，出水管上設有出水閥，所述液位傳感器、進水閥、出水閥均分別與控制器連接，本發明可以將生活污水凈化后二次利用，而且該裝置智能化程度高。

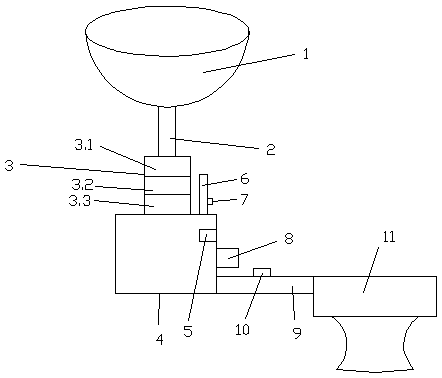

摘要附圖
權利要求書
1.一種生活污水二次利用裝置，其特征在于：包括清洗盆，清洗盆下端連接排水管，排水管下端連接污水處理裝置，污水處理裝置連接儲水箱，儲水箱內設有液位傳感器，儲水箱上設有自來水進水管、控制器，儲水箱一側的下端通過出水管連接馬桶，所述自來水進水管上設有進水閥，出水管上設有出水閥，所述液位傳感器、進水閥、出水閥均分別與控制器連接。
2.按照權利要求1所述的生活污水二次利用裝置，其特征在于：所述污水處理裝置由上向下包括過濾層、除臭層、消毒層。
3.按照權利要求2所述的生活污水二次利用裝置，其特征在于：所述過濾層為過濾網。
4.按照權利要求2所述的生活污水二次利用裝置，其特征在于：所述除臭層由活性炭組成。
5.按照權利要求1所述的生活污水二次利用裝置，其特征在于：所述儲水箱由塑料材料制成。
說明書
生活污水二次利用裝置
技術領域
本發明涉及一種生活污水二次利用裝置，屬于節約水資源設備技術領域。
背景技術
生活污水指的是居民日常生活中排泄的洗滌水。污水其實只有很少一部分經過處理，大部分都是未經過處理直接排入了河流等。小城市更嚴重。大便等一般不直接排入，而是有收集措施。污水中污染物成分極其復雜多樣，任何一種處理方法都難以達到完全凈化的目的，而常常要幾種方法組成處理系統，才能達到處理的要求。按處理程度的不同，污水處理系統可分為一級處理、二級處理和深度處理。
生活污水是構成中國城市地區水污染的主要水源之一，因此對污水的需求及其與非飲用為目的的污水回用有關衛生健康問題需進行研究。國家的經濟發展和人民生活水平的提高需要增加水資源，因此急需努力開發非常規水源。排放至水體(供應生活和工農業用水的河流、湖泊、地下水域)的處理水已成為國家非計劃內的淡水供應的重要組成部分，因此，污水必須經過適當處理去除和減少有害物質，防止危害水體。
實際上對生活污水的回用已成為國家水資源開發利用和保護中的一個十分重要的問題。從80年代開始，中國在污水回用的開發方面作出很大努力，廢水經適當處理后可回用于工業和灌溉(包括農作物、高爾夫球場、公園和其他娛樂場所等)，處理水也用于回灌地下水。污水回用是節省有限的高質量飲用水的一個重要措施，中國政府對再生污水回用作為非飲用水給予強有力的支持。
生活污水有以下污染：
1、病原物污染，主要來自城市生活污水、醫院污水、垃圾及地面徑流等方面。病原微生物的特點是：①數量大;②分布廣;③存活時間較長;④繁殖速度快;⑤易產生抗性，很難消滅;⑥傳統的二級生化污水處理及加氯消毒后，某些病原微生物、病毒仍能大量存活;此類污染物實際上通過多種途徑進入人體，并在體內生存，引起人體疾病。
2、需氧有機物污染，有機物的共同特點是這些物質直接進入水體后，通過微生物的生物化學作用而分解為簡單的無機物質二氧化碳和水，在分解過程中需要消耗水中的溶解氧，在缺氧條件下污染物就發生腐敗分解、惡化水質，常稱這些有機物為需氧有機物。水體中需氧有機物越多，耗氧也越多，水質也越差，說明水體污染越嚴重。
3、富營養化污染，是一種氮、磷等植物營養物質含量過多所引起的水質污染現象。水生生態系統的富營養化能通過化學污染物由兩種途徑發生：一種是通過正常情況下限定植物的無機營養物質的量的增加;另一種是通過作為分解者的有機物的增加。
4、惡臭，惡臭是一種普遍的污染危害，它也發生于污染水體中。人能嗅到的惡臭多達4000多種，危害大的有幾十種。惡臭的危害表現為：①妨礙正常呼吸功能，使消化功能減退;精神煩躁不安，工作效率降低，判斷力、記憶力降低;長期在惡臭環境中工作和生活會造成嗅覺障礙，損傷中樞神經、大腦皮層的興奮和調節功能;②某些水產品染上了惡臭無法食用、出售;③惡臭水體不能作游泳、養魚、飲用，而破壞了水的用途和價值;④還能產生硫化氫、甲醛等毒性危害。
5、有毒物質污染，有毒物質污染是水污染中特別重要的一大類，種類繁多，但共同的特點是對生物有機體的毒性危害。
我們?nèi)藗兩钪挟a(chǎn)生的污水一般都是之間通過管道直接排出，這樣既很浪費水資源又會對環境產生很大的危害。
中國實用新型專利說明書CN202248109U公開這樣一種家庭廢水二次利用裝置。該實用新型提供了如下技術方案：包括盥洗盆、下水管道及馬桶，其特征在于：所述盥洗盆設有兩個出水口，其中一個出水口與廢水儲存箱連通，另一個出水口與下水管道連通，所述兩個出水口均設有與之適配的水塞控制閥。通過采用上述技術方案，提供了一種結構簡單、使用方便的家庭廢水二次利用裝置。但是當產生的廢水比較臟臭時直接排除比較污染環境，用于沖馬桶又比較臟，因此這種裝置凈化效果不高，智能化程度低。
中國實用新型專利說明書CN203200833U公開這樣了一種廢水二次利用節水器，其特征在于，在洗手盆的下方設有儲水箱，進水管將洗手盆的下方與儲水箱的上方一側連接，浮球閥設在進水管的管口，在進水管上連接有溢水管，溢水管的下部通過放水閥與儲水箱的底部一側連接。通過以上設置，該實用新型可將家庭日常生活用廢水儲存，用來沖廁，實現二次利用，節約用水。但是當產生的廢水比較臟臭時直接排除比較污染環境，用于沖馬桶又比較臟，因此這種裝置凈化效果不高，智能化程度低。
發明內容
本發明要解決的技術問題是提供一種生活污水二次利用裝置，該生活污水二次利用裝置可以將生活污水凈化后二次利用，而且該裝置智能化程度高。
為了解決上述技術問題，本發明的生活污水二次利用裝置包括清洗盆，清洗盆下端連接排水管，排水管下端連接污水處理裝置，污水處理裝置連接儲水箱，儲水箱內設有液位傳感器，儲水箱上設有自來水進水管、控制器，儲水箱一側的下端通過出水管連接馬桶，所述自來水進水管上設有進水閥，出水管上設有出水閥，所述液位傳感器、進水閥、出水閥均分別與控制器連接。
所述污水處理裝置由上向下包括過濾層、除臭層、消毒層。
所述過濾層為過濾網。
所述除臭層由活性炭組成。
所述儲水箱由塑料材料制成。
采用這種生活污水二次利用裝置，具有以下優點：
1、由于排水管下端連接污水處理裝置，當污水不能被用于沖洗馬桶時，可以對污水進行處理;2、由于儲水箱內設有液位傳感器，液位傳感器、進水閥、出水閥均分別與控制器連接，這樣當儲水箱過滿時會自動打開出水閥排出，當儲水箱內水不夠時可以自動打開進水閥，使儲水箱內始終保持適當?shù)乃浚悄芑潭雀?3、由于污水處理裝置由上向下包括過濾層、除臭層、消毒層，可以對污水進行過濾、除臭、消毒處理，污水凈化效果好。
