申請日2015.09.25
公開(公告)日2015.12.09
IPC分類號C02F11/10; C10B27/00; C10B47/00; C10B53/00
摘要
本發明公開了一種污泥快速熱解的系統和方法，該系統包括：烘干單元、快速熱解反應器和噴淋塔，其中，快速熱解反應器包括反應器本體、多層蓄熱式輻射管、污泥入口、布料器、布料氣入口、多個熱解氣出口、半焦出口，所述烘干單元適于對污泥進行干燥處理，以便得到干燥的污泥;所述噴淋塔與所述多個熱解氣出口相連，且適于采用冷卻液對所述熱解氣進行噴淋處理，以便得到生物油和燃?xì)�。該系統可以實現污泥的快速熱解，并且可以得到具有高利用價值的均相生物油。

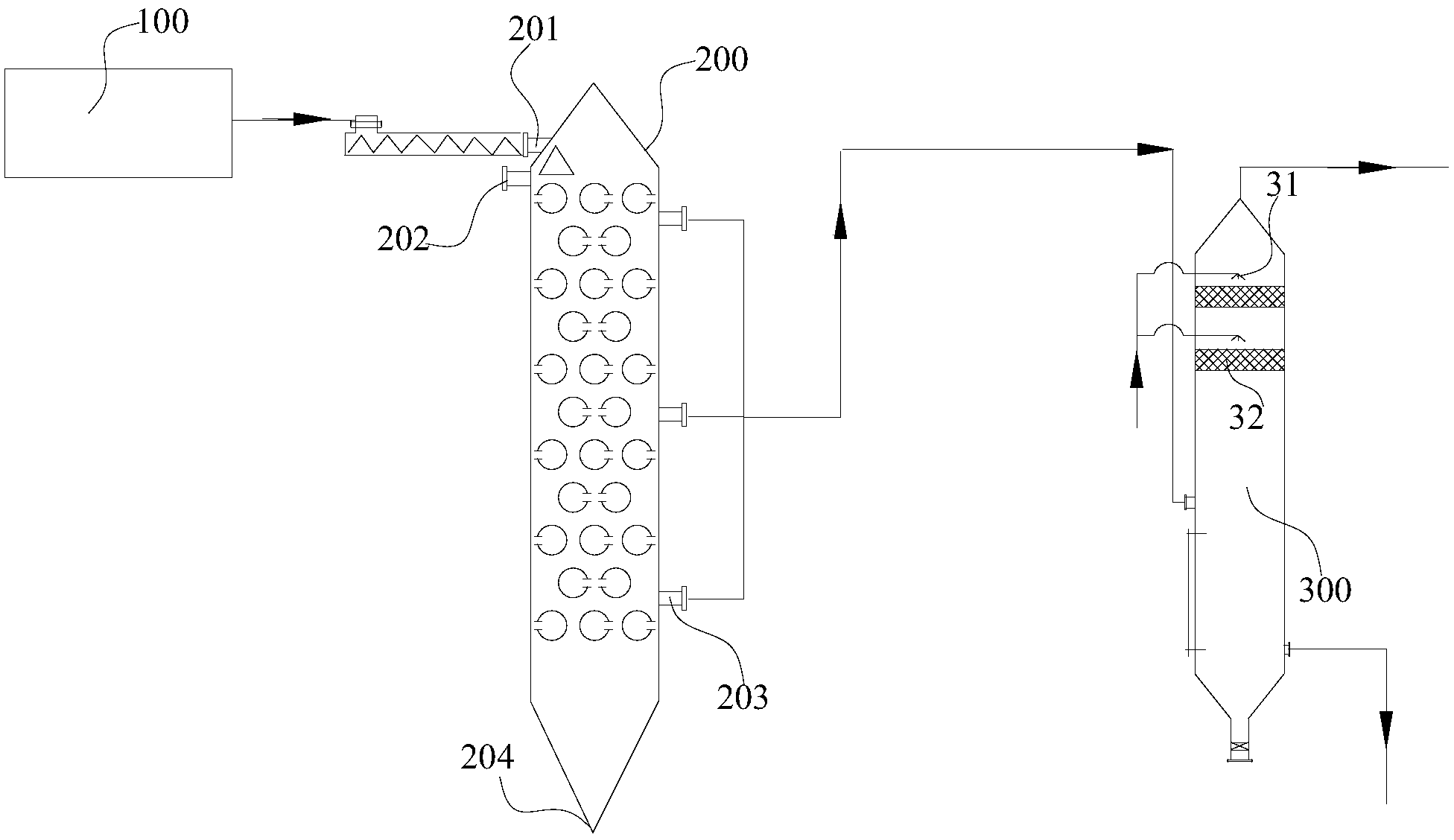

摘要附圖
權利要求書
1.一種污泥快速熱解的系統，其特征在于，包括：
烘干單元，所述烘干單元適于對污泥進行干燥處理，以便得到干燥的污泥;
快速熱解反應器，
所述快速熱解反應器包括：
反應器本體，所述反應器本體內限定出反應空間，所述反應空間自上而下形成分 散區、熱解區和出料區;
所述分散區包括：
布料器;
污泥入口，所述污泥入口位于所述布料器的上方;
布料氣入口，所述布料氣入口與所述布料器相連通，以便采用布料氣將所述布料 器中的污泥吹出進入分散區，均勻地落入熱解區;
所述熱解區包括：
多層蓄熱式輻射管，所述多層蓄熱式輻射管在所述熱解區中沿所述反應器本體高 度方向間隔分布，并且每層所述蓄熱式輻射管包括多個沿水平方向間隔分布的蓄熱式輻射 管;
所述出料區包括：半焦出口;
多個熱解氣出口，所述多個熱解氣出口分別設置在所述分散區和/或所述熱解區;
其中，所述污泥入口與所述烘干單元相連，所述快速熱解反應器適于采用所述蓄 熱式輻射管對所述干燥的污泥進行快速熱解處理，以便得到高溫半焦和熱解氣;以及
噴淋塔，所述噴淋塔與所述熱解氣出口相連，且適于采用冷卻液對所述熱解氣進行噴 淋處理，以便得到生物油和燃?xì)狻?/P>
2.根據權利要求1所述的系統，其特征在于，所述烘干單元包括：
熱煙爐，所述熱煙爐適于燃燒含碳物料，以便得到燃燒煙氣;
烘干機，所述烘干機與所述熱煙爐相連，且適于采用所述燃燒煙氣對所述污泥進行第 一干燥處理，以便得到第一污泥;
烘干提升機，所述烘干提升機分別與所述烘干機和所述污泥入口相連，且適于采用熱 煙氣對所述第一污泥進行第二干燥處理，并將所得到的干燥的污泥供給至所述快速熱解反 應器中;
輸送機，所述輸送機分別與所述半焦出口和所述熱煙爐相連，且適于將所述高溫半焦 供給至所述熱煙爐;以及
第一風機，所述第一風機分別與所述蓄熱式輻射管和所述烘干提升機相連，且適于將 所述蓄熱式輻射管產生的高溫?zé)煔夤┙o至所述烘干提升管作為所述熱煙氣使用。
3.根據權利要求2所述的系統，其特征在于，進一步包括：
油泵，所述油泵與所述噴淋塔相連，且適于將所述生物油的一部分返回至所述噴淋塔 作為所述冷卻液使用;
儲油罐，所述儲油罐與所述油泵相連，且適于儲存另一部分所述生物油;
燃?xì)鈨?chǔ)罐，所述燃?xì)鈨?chǔ)罐與所述噴淋塔相連，且適于儲存所述燃?xì)?
第二風機，所述第二風機分別與所述燃?xì)鈨?chǔ)罐和所述蓄熱式輻射管相連，且適于將所 述燃?xì)獾囊徊糠止┙o至所述蓄熱式輻射管;以及
第三風機，所述第三風機分別與所述燃?xì)鈨?chǔ)罐和所述布料氣入口相連，且適于將所述 燃?xì)獾牧硪徊糠止┙o至所述布料氣入口作為布料氣使用。
4.根據權利要求1所述的系統，其特征在于，每層所述蓄熱式輻射管包括多個平行并 且均勻分布的蓄熱式輻射管且每個所述蓄熱式輻射管與相鄰上下兩層蓄熱式輻射管中的每 一個蓄熱式輻射管平行并且沿反應器本體高度方向錯開分布。
5.根據權利要求1所述的系統，其特征在于，所述反應器本體的高度為2～20m，所述 蓄熱式輻射管的管徑為100～500mm，相鄰所述蓄熱式輻射管外壁間的水平距離和豎直距離 分別獨立地為100～500mm。
6.根據權利要求1所述的系統，其特征在于，所述蓄熱式輻射管上設置有燃?xì)庹{(diào)節閥。
7.一種利用權利要求1-6任一項所述的污泥快速熱解的系統進行污泥快速熱解的方法， 其特征在于，包括：
(1)采用所述烘干單元對污泥進行干燥處理，以便得到干燥的污泥;
(2)將干燥污泥從所述污泥入口供給至所述反應空間中，將可燃?xì)夂涂諝夥謩e供給至 所述蓄熱式輻射管中，使得所述可燃?xì)庠谒鲂顭崾捷椛涔苤腥紵a(chǎn)生熱量對所述干燥的 污泥進行快速熱解處理，以便得到高溫半焦和熱解氣;以及
(3)在噴淋塔中，采用冷卻液對經所述熱解氣出口排出的所述熱解氣進行噴淋處理， 以便得到生物油和燃?xì)猓?/P>
任選的，單根所述蓄熱式輻射管上的溫度差不大于30℃，所述熱解區自上而下形成預 熱段、快速熱解段和完全熱解段，所述預熱段的蓄熱式輻射管溫度為550～900℃，所述快速 熱解段的蓄熱式輻射管溫度為500～800℃，所述完全熱解段的蓄熱式輻射管溫度為 500～800℃。
8.根據權利要求7所述的方法，其特征在于，步驟(1)是采用下列步驟進行的：
(1-1)在所述熱煙爐燃燒含碳物料，以便得到燃燒煙氣;
(1-2)在所述烘干機中采用所述燃燒煙氣對所述污泥進行第一干燥處理，以便得到第 一污泥;
(1-3)在所述烘干提升管中采用熱煙氣對所述第一污泥進行干燥和提升，并將所得到 的干燥的污泥經所述污泥入口供給至所述快速熱解反應器中;
(1-4)采用所述第一風機將所述蓄熱式輻射管產生的高溫?zé)煔饨?jīng)供給至所述烘干提升 管中;
(1-5)采用所述輸送機將所述高溫半焦供給至所述熱煙爐。
9.根據權利要求7所述的方法，其特征在于，進一步包括：
(4)將所述燃?xì)鈨?chǔ)存在所述燃?xì)鈨?chǔ)罐中;
(5)采用所述第二風機將所述燃?xì)獾囊徊糠止┙o至所述蓄熱式輻射管作為燃料;以及
(6)采用所述第三風機將所述燃?xì)獾牧硪徊糠止┙o至所述布料氣入口作為布料氣使 用。
10.根據權利要求8所述的方法，其特征在于，所述快速熱解處理的時間為1～10秒，
所述污泥的含水量為50～80wt%，
所述第一污泥的含水量低于20wt%，
所述干燥污泥的含水量低于6wt%。
說明書
污泥快速熱解的系統和方法
技術領域
本發明屬于化工領域，具體而言，本發明涉及一種污泥快速熱解的系統和方法。
背景技術
污泥是一種由有機殘片、微生物、無機顆粒、膠體等組成的非均質體，并且其中含有 有毒的有機物、致病微生物和重金屬，對環境產生嚴重危險。但污泥中含有大量的有機質， 可以對其進行能源化利用處理，目前主要采用三種方法：直接燃燒、氣化和熱解。其中熱 解方法是采取隔絕氧氣對污泥進行受熱分解產生油、氣、炭資源的過程，由于熱解方法處 理污泥不僅可以減少二惡英，而且還可以對污泥中的重金屬進行固化，從而減少污泥的二 次污染，同時能夠得到高價值的油氣資源，因此熱解法被公認為對污泥減量化、無害化、 資源化處理的最佳路徑。
污泥熱解是利用污泥中有機物的熱不穩定性，在無氧條件下加熱使有機物產生熱裂解， 形成利用價值較高的氣、液、固三種產物。目前污泥的熱解處理工藝主要包括旋轉窯、固 定床、流化床等工藝，根據加熱方式分為直接加熱和間接加熱，由于直接加熱一般采取熱 載體，因此過程會涉及熱載體的加熱、分離等，工藝流程復雜;而采取間接加熱方式的干 餾方式，熱效率不高，處理能力小。同時污泥水分含量高，污泥的烘干也是污泥熱解工藝 需要特別考慮的。另外污泥的主要成分為木質素、纖維素，非常接近生物質，一般的熱解 系統得到的生物油可以分層為木醋液和木生物油，市場應用不大。
因此，現有的污泥熱解技術有待進一步改善。
發明內容
本發明旨在至少在一定程度上解決相關技術中的技術問題之一。為此，本發明的一個 目的在于提出一種污泥快速熱解的系統和方法，該系統可以實現污泥的快速熱解，并且可 以得到具有高利用價值的均相生物油。
在本發明的一個方面，本發明提出了一種污泥快速熱解的系統。根據本發明的實施例， 該系統包括：
烘干單元，所述烘干單元適于對污泥進行干燥處理，以便得到干燥的污泥;
快速熱解反應器，
所述快速熱解反應器包括：
反應器本體，所述反應器本體內限定出反應空間，所述反應空間自上而下形成分 散區、熱解區和出料區;
多層蓄熱式輻射管，所述多層蓄熱式輻射管在所述熱解區中沿所述反應器本體高 度方向間隔分布，并且每層所述蓄熱式輻射管包括多個沿水平方向間隔分布的蓄熱式輻射 管;
布料器;
污泥入口，所述污泥入口位于所述分散區且位于所述布料器的上方;
布料氣入口，所述布料氣入口位于所述分散區且與所述布料器相連通，以便采用 布料氣將所述布料器中的污泥吹出進入分散區，均勻地落入熱解區;
多個熱解氣出口，所述多個熱解氣出口分別設置在所述分散區和/或所述熱解區;
半焦出口，所述半焦出口設置在所述出料區;
其中，所述污泥入口與所述烘干單元相連，所述快速熱解反應器適于采用所述蓄熱式 輻射管對所述干燥的污泥進行快速熱解處理，以便得到高溫半焦和熱解氣;以及
噴淋塔，所述噴淋塔與所述熱解氣出口相連，且適于采用冷卻液對所述熱解氣進行噴 淋處理，以便得到生物油和燃?xì)狻?/P>
在本發明的污泥快速熱解反應系統中，蓄熱式輻射管以多層的方式布置。相鄰的兩個 蓄熱式輻射管在水平方向上和豎直方向上以一定的間距隔開。
溫度場
根據本發明的一個實施例，多層蓄熱式輻射管用于提供熱源，使得在熱解區形成一個 或多個溫度場，并且每個溫度場的溫度是均勻的，由此，在熱解區形成溫度梯度。
例如，在本發明的一個實施例中，所述熱解區自上而下形成預熱段、快速熱解段和完 全熱解段。(即，形成了3個溫度場)
溫度場的個數以及溫度梯度可根據需要設置。
溫度場的溫度可通過多種方式調節，例如，調整蓄熱式輻射管在水平方向和/或豎直方 向上的個數;蓄熱式輻射管的層數;蓄熱式輻射管彼此之間的間距(豎直方向和/或水平方 向);各蓄熱式輻射管本身的溫度;等等。
在本發明的一個實施例中，蓄熱式輻射管上設置有燃?xì)庹{(diào)節閥，用于調整通入蓄熱式 輻射管的燃?xì)獾牧髁�，從而能夠精確控制蓄熱式輻射管的溫度。
蓄熱式輻射管
蓄熱式輻射管在管體的兩端分別具有燃燒器，在一端燃燒器燃燒產生的火焰在噴出時 形成溫度梯度，即，從燃燒器向外溫度逐漸降低。類似的是，在另一端燃燒器燃燒產生的 火焰在噴出時也形成溫度梯度。當兩端的燃燒器交替進行燃燒時，所形成的兩個溫度梯度 疊加，使得溫度互補，導致整個蓄熱式輻射管整體的溫度均勻。例如，單根所述蓄熱式輻 射管上的溫度差不大于30℃。
本發明的污泥快速熱解反應系統使用本發明的蓄熱式輻射管的布置方式，由于蓄熱式 輻射管本身固有的屬性(如上所述，在蓄熱式輻射管兩端的燃燒器能夠快速交替燃燒，實 現蓄熱式燃燒)，允許根據需要在反應器布置一個或多個不同的溫度場，實現溫度梯度并且 確保每個溫度場具有均勻的溫度。
在本發明的一個實施方案中，各蓄熱式輻射管的溫度相同或不同，只要確保溫度場的 溫度均勻即可。
在本發明的一個實施方案中，介于相鄰蓄熱式輻射管之間的間距可以相同或不同，只 要確保溫度場的溫度均勻即可。例如，相鄰所述蓄熱式輻射管外壁間的水平距離和豎直距 離分別獨立地為100～500mm，例如200～300mm，例如200mm，例如300mm。
在所述熱解區自上而下形成預熱段、快速熱解段和完全熱解段的實施例中，在預熱段 中的各蓄熱式輻射管的溫度相同或不同，優選相同，只要確保預熱段的溫度均勻即可。
在所述熱解區自上而下形成預熱段、快速熱解段和完全熱解段的實施例中，在快速熱 解段中的各蓄熱式輻射管的溫度相同或不同，優選相同，只要確保快速熱解段的溫度均勻 即可。
在所述熱解區自上而下形成預熱段、快速熱解段和完全熱解段的實施例中，在完全熱 解段中的各蓄熱式輻射管的溫度相同或不同，優選相同，只要確保完全熱解段的溫度均勻 即可。
雖然并不限于理論，但據信，如果污泥在熱解區不能均勻受熱，局部溫度過高則導致 熱解過程中局部污泥發生高溫裂解，使熱解產物中部分能產生物油的高分子物質直接生成 了燃?xì)夂桶虢�，或者局部溫度過低則導致熱解過程中局部污泥熱解不充分，致使污泥中的 揮發分不能釋放出來，從而降低了生物油產率。
在本發明中，當蓄熱式輻射管被布置成形成一個或多個溫度場時，由于溫度場各自的 溫度是大致均勻的，因此，污泥在落入各溫度場時均勻受熱，發生反應的程度大體相同。 由此，順而避免生物油產率下降。
熱解氣的快速導出
利用本發明的污泥快速熱解反應系統，能夠在污泥熱解之后實現熱解氣的快速導出。 具體而言，在本發明的一個實施方案中，污泥快速熱解反應系統的反應器在熱解區的側壁 和/或分散區的頂壁上設有一個或多個熱解氣出口。在熱解反應過程中，產生熱解氣，使得 該反應器內部的壓力升高。產生的熱解氣在升高的壓力的驅使下快速?gòu)臒峤鈿獬隹趯?dǎo)出。
在本發明的一個優選實施方案中，在反應器外部設有與熱解氣出口連通的抽氣裝置， 有利于將熱解氣從該反應器中快速導出。
熱解過程中產生的熱解氣從反應器側部導出，而位于熱解氣出口處、反應器內側的熱 解氣與上方落下來的物料接觸，把進入反應器側部的熱解氣中的細塵在所述物料重力作用 下被攜帶下落，使得導出的熱解氣中含塵率低，從而冷卻后得到的生物油中含塵率低。
熱解氣出口是至少2個，例如2-100個，3-80個，5-70個，10-50，20-40，30-40個。 更具體而言，熱解氣出口是8個、15個、22個或28個。本發明并不限于此。
熱解氣的快速冷卻
從熱解氣出口導出的熱解氣通過冷卻裝置被快速冷卻，由此將不可凝氣體與生物油分 離。
布料
另外本發明通過使用布料器，可以使得污泥在熱解區中均勻分散，進而顯著提高裝置 的運行穩定性。
污泥
通過設置的布料系統使小顆粒污泥分散的、均勻的進入熱解反應器，小顆粒污泥在均 勻的溫度場中經換熱，每個污泥顆粒都受熱均勻，避免了污泥團聚造成升溫速率不均勻和 降低進而導致油氣產率下降的問題。
效果
由于采用本發明的蓄熱式輻射管布置方式，污泥在熱解過程中在反應器內能夠被快速 升溫。同時產生的熱解氣能夠被快速導出反應器并且被快速冷卻。由此減少了在熱解過程、 導出過程和冷卻過程中可能發生的二次反應(該反應會降低生物油產率)，因此，所得的生 物油產率被顯著提高。
同時較傳統的使用氣體熱載體或固體熱載體作為熱解熱源的熱解反應裝置相比，本發 明的快速熱解的系統不需要設置預熱單元和載體分離單元，從而可以極大簡化快速熱解反 應工藝流程，進而顯著降低裝置的故障率。
本發明通過采用特定的蓄熱式輻射管布置方式，可以在反應器中形成一個或多個溫度 場并能夠確保每個溫度場的溫度均勻，同時允許反應器各個溫度場的溫度是可控的。由此， 使污泥在反應器中能夠均勻受熱，實現快速烘干和更充分的熱解，進而提高了生物油產率， 提高了污泥的快速熱解效率。
另外，根據本發明上述實施例的污泥快速熱解的系統還可以具有如下附加的技術特征：
在本發明的一些實施例中，所述烘干單元包括：熱煙爐，所述熱煙爐適于燃燒含碳物 料，以便得到燃燒煙氣;烘干機，所述烘干機與所述熱煙爐相連，且適于采用所述燃燒煙 氣對所述污泥進行第一干燥處理，以便得到第一污泥;烘干提升機，所述烘干提升機分別 與所述烘干機和所述污泥入口相連，且適于采用熱煙氣對所述第一污泥進行第二干燥處理， 并將所得到的干燥的污泥供給至所述快速熱解反應器中;輸送機，所述輸送機分別與所述 半焦出口和所述熱煙爐相連，且適于將所述高溫半焦供給至所述熱煙爐;以及第一風機， 所述第一風機分別與所述蓄熱式輻射管和所述烘干提升機相連，且適于將所述蓄熱式輻射 管產生的高溫?zé)煔夤┙o至所述烘干提升管作為所述熱煙氣使用。由此，可以實現物料的循 環利用，從而降低處理成本。
在本發明的一些實施例中，所述污泥快速熱解的系統進一步包括：油泵，所述油泵與 所述噴淋塔相連，且適于將所述生物油的一部分返回至所述噴淋塔作為所述冷卻液使用; 儲油罐，所述儲油罐與所述油泵相連，且適于儲存另一部分所述生物油;燃?xì)鈨?chǔ)罐，所述 燃?xì)鈨?chǔ)罐與所述噴淋塔相連，且適于儲存所述燃?xì)?第二風機，所述第二風機分別與所述 燃?xì)鈨?chǔ)罐和所述蓄熱式輻射管相連，且適于將所述燃?xì)獾囊徊糠止┙o至所述蓄熱式輻射管; 以及第三風機，所述第三風機分別與所述燃?xì)鈨?chǔ)罐和所述布料氣入口相連，且適于將所述 燃?xì)獾牧硪徊糠止┙o至所述布料氣入口作為布料氣使用。由此，不需要額外設置冷卻液補 給裝置，從而顯著降低設備成本投入。
在本發明的一些實施例中，每層所述蓄熱式輻射管包括多個平行并且均勻分布的蓄熱 式輻射管且每個所述蓄熱式輻射管與相鄰上下兩層蓄熱式輻射管中的每一個蓄熱式輻射管 平行并且沿反應器本體高度方向錯開分布。由此，使得污泥物料進入反應器能夠均勻通過 溫度場，從而進一步提高污泥的快速熱解效率。
在本發明的一些實施例中，所述反應器本體的高度為2～20m，所述蓄熱式輻射管的管 徑為100～500mm，相鄰所述蓄熱式輻射管外壁間的水平距離和豎直距離分別獨立地為 100～500mm。由此，可以保障污泥熱解需要的停留時間，從而進一步提高污泥的快速熱解 效率。
在本發明的一些實施例中，蓄熱式輻射管為蓄熱式燃?xì)廨椛涔�，即通過輻射管管體將 燃燒燃?xì)猱a(chǎn)生的熱量以輻射的方式進行供熱。
在本發明的一些實施例中，所述蓄熱式輻射管上設置有燃?xì)庹{(diào)節閥，使用多層蓄熱式 輻射管提供熱解過程所需的熱源，能夠調整通入蓄熱式輻射管的燃?xì)獾牧髁�，從而能夠�?確控制熱解過程的溫度。
在本發明的一些實施例中，單根所述蓄熱式輻射管上的溫度差不大于30℃，所述熱解 區自上而下形成預熱段、快速熱解段和完全熱解段，所述預熱段的蓄熱式輻射管溫度為 550～900℃，所述快速熱解段的蓄熱式輻射管溫度為500～800℃，所述完全熱解段的蓄熱式 輻射管溫度為500～800℃。由此，使得反應器同一區域溫度場非常均勻，并且實現反應器 上中下區域溫度場靈活調整，從而進一步提高污泥的快速熱解效率。
在本發明的一些實施例中，多層蓄熱式輻射管的層數可以為4-30層。發明人發現，該 種結構布置可以使得熱解區中溫度場分布均勻，從而可以顯著提高污泥的快速熱解效率， 進而提高生物油的產率。
在本發明的第二個方面，本發明提出了一種采用上述所述污泥快速熱解的系統進行污 泥快速熱解的方法。根據本發明的實施例，該方法包括：
(1)采用所述烘干單元對污泥進行干燥處理，以便得到干燥的污泥;
(2)將干燥污泥從所述污泥入口供給至所述反應空間中，將可燃?xì)夂涂諝夥謩e供給至 所述蓄熱式輻射管中，使得所述可燃?xì)庠谒鲂顭崾捷椛涔苤腥紵a(chǎn)生熱量對所述干燥的 污泥進行快速熱解處理，以便得到高溫半焦和熱解氣;以及
(3)在噴淋塔中，采用冷卻液對經所述熱解氣出口排出的所述熱解氣進行噴淋處理， 以便得到生物油和燃?xì)狻?/P>
根據本發明實施例的污泥快速熱解的方法通過使用多層蓄熱式輻射管為熱解過程提供 熱源，可以通過調整通入蓄熱式輻射管的燃?xì)獾牧髁縼?lái)實現對熱解過程的精確控溫，并且 蓄熱式輻射管通過兩端的快速換向和蓄熱式燃燒，保證了溫度場的均勻性，從而可以顯著 提高污泥的快速熱解效率，進而提高生物油的產率，同時較傳統的使用氣體熱載體或固體 熱載體作為熱解熱源的熱解反應裝置相比，本發明的快速熱解的系統不需要設置預熱單元 和載體分離單元，從而可以極大簡化快速熱解反應工藝流程，進而顯著降低裝置的故障率 且所得生物油中含塵率較低，其次本發明通過使用布料器，可以使得污泥在熱解區中均勻 分散，并且又能防止污泥對輻射管的磨損，進而顯著提高裝置的運行穩定性，另外較傳統 技術相比，本發明可以得到具有高利用價值的均相生物油，便于市場推廣。
另外，根據本發明上述實施例的污泥快速熱解的方法還可以具有如下附加的技術特征：
在本發明的一些實施例中，步驟(1)是采用下列步驟進行的：(1-1)在所述熱煙爐燃 燒含碳物料，以便得到燃燒煙氣;(1-2)在所述烘干機中采用所述燃燒煙氣對所述污泥進 行第一干燥處理，以便得到第一污泥;(1-3)在所述烘干提升管中采用熱煙氣對所述第一 污泥進行干燥和提升，并將所得到的干燥的污泥經所述污泥入口供給至所述快速熱解反應 器中;(1-4)采用所述第一風機將所述蓄熱式輻射管產生的高溫?zé)煔饨?jīng)供給至所述烘干提 升管中;(1-5)采用所述輸送機將所述高溫半焦供給至所述熱煙爐。由此，可以實現對高 水分污泥的低成本烘干，從而顯著降低污泥的快速熱解處理成本。
在本發明的一些實施例中，所述污泥快速熱解的方法進一步包括：(4)將所述燃?xì)鈨?chǔ) 存在所述燃?xì)鈨?chǔ)罐中;(5)采用所述第二風機將所述燃?xì)獾囊徊糠止┙o至所述蓄熱式輻射 管作為燃料;以及(6)采用所述第三風機將所述燃?xì)獾牧硪徊糠止┙o至所述布料氣入口作 為布料氣使用。由此，可以顯著降低污泥的快速熱解處理成本。
在本發明的一些實施例中，單根所述蓄熱式輻射管上的溫度差不大于30℃，所述熱解 區自上而下形成預熱段、快速熱解段和完全熱解段，所述預熱段的蓄熱式輻射管溫度為 550～900℃，所述快速熱解段的蓄熱式輻射管溫度為500～800℃，所述完全熱解段的蓄熱式 輻射管溫度為500～800℃。由此，使得反應器同一區域溫度場非常均勻，并且實現反應器 上中下區域溫度場靈活調整，從而進一步提高污泥的快速熱解效率。
在本發明的一些實施例中，所述快速熱解處理的時間為1～10秒，所述污泥的含水量為 50～80wt%，所述第一污泥的含水量低于20wt%，所述干燥污泥的含水量低于6wt%。由此， 使得入爐污泥水分小，從而入爐后污泥自身水分的烘干耗能少，進而提高污泥的快速熱解 效率。
本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明 顯，或通過本發明的實踐了解到。
