申請日2015.09.25
公開(公告)日2015.12.23
IPC分類號C02F9/14
摘要
本發明提供一種基于生物技術的低碳氮比污水脫氮除磷系統及方法，包括依次連接的厭氧池、限氧曝氣池、缺氧池、好氧曝氣池以及二沉池，所述厭氧池連接進水管道，所述厭氧池通過超越管道與缺氧池相連接，所述二沉池通過回流管道與厭氧池相連接，所述限氧曝氣池和所述好氧曝氣池與曝氣裝置相連。采用單污泥系統富集反硝化聚磷菌，從而實現反硝化聚磷的一碳兩用工藝，節約碳源，并通過控制限氧曝氣池的溶氧量實現短程硝化，繼而在缺氧段營造短程反硝化和厭氧氨氧化共存的工藝條件，該方法操作簡單，處理效果好，是本技術領域的創新。

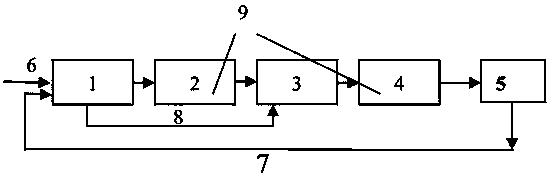

摘要附圖
權利要求書
1.一種基于生物技術的低碳氮比污水脫氮除磷系統，其特征在于，包括依次連接的厭氧池、限氧曝氣池、缺氧池、好氧曝氣池以及二沉池，所述厭氧池連接進水管道，所述厭氧池通過超越管道與缺氧池相連接，所述二沉池通過回流管道與厭氧池相連接，所述限氧曝氣池、好氧曝氣池與曝氣裝置相連;
所述厭氧池用于反硝化聚磷菌利用污水中的碳源物質，實現厭氧釋磷，并將碳源物質貯存在體內，供反硝化聚磷和好氧聚磷用;
所述限氧曝氣池內通過控制溶氧量，使經過厭氧池處理后的混合液發生短程硝化，實現亞硝氮的積累;
所述缺氧池接收限氧曝氣池的混合液和厭氧池通過超越管道輸送來的超越混合液，實現以下工藝：
1)從厭氧段輸送的超越混合液，含有反硝化聚磷菌及自身碳源，利用從限氧曝氣池接收的混合液中的亞硝氮和硝氮進行反硝化聚磷，實現一碳兩用;
2)限氧曝氣池積累的亞硝氮與超越混合液的氨態氮，在厭氧氨氧化菌作用下轉化為氮?dú)�，�?shí)現直接無碳脫氮;
所述好氧曝氣池內，氨氧化菌對未利用完的氨氮進行好氧氨氧化反應，產生亞硝氮去除氨氮，硝化菌進一步利用亞硝氮進行硝化反應，將亞硝態氮轉化為硝態氮，反硝化聚磷菌利用曝氣溶氧進行好氧吸磷，進一步降低出水總磷。
2.根據權利要求1所述的基于生物技術的低碳氮比污水脫氮除磷系統，其特征在于：所述缺氧池內還包括反硝化脫氮和短程反硝化脫氮工藝。
3.根據權利要求2所述的基于生物技術的低碳氮比污水脫氮除磷系統，其特征在于：所述反硝化和短程反硝化工藝為：硝態氮和亞硝態氮利用超越混合液內的碳源進行反硝化反應和短程反硝化反應。
4.根據權利要求1-3任一項所述的基于生物技術的低碳氮比污水脫氮除磷系統，其特征在于：所述限氧曝氣池溶氧量控制為0.2-1.0mg/L，水力停留時間控制為2-6h。
5.根據權利要求4所述的基于生物技術的低碳氮比污水脫氮除磷系統，其特征在于：所述限氧曝氣池溶氧量控制為0.7mg/L，水力停留時間控制為5h。
6.根據權利要求1所述的基于生物技術的低碳氮比污水脫氮除磷系統的脫氮除磷方法，其特征在于：包括以下步驟：
步驟一，打開進水管道，污水進入?yún)捬醭�，在厭氧池�?nèi)二沉池回流過來的反硝化聚磷菌利用進水中碳源實現生物釋磷;
步驟二，厭氧池處理后的混合液一部分進入限氧曝氣池進行曝氣處理，在限氧曝氣池利用氨氧化菌和硝化菌的飽和溶氧系數不同，通過控制溶氧量和水力停留時間，使混合液發生亞硝氮積累實現短程硝化;
步驟三，厭氧池處理后的混合液另一部分通過超越管道進入缺氧池，同時限氧曝氣池積累的亞硝氮也進入缺氧池，在缺氧池內完成反硝化聚磷過程和厭氧氨氧化過程，缺氧池水力停留時間控制在3-8h;
所述反硝化聚磷過程為反硝化聚磷菌利用自身碳源，利用硝態氮或亞硝氮中的氧進行脫氮除磷反應，實現脫氮除磷的一碳兩用;
所述厭氧氨氧化過程為限氧曝氣池內積累的亞硝氮與超越混合液的氨氮化合物在厭氧氨氧化菌作用下直接反應生成氮?dú)猓瑢?shí)現無碳源脫氮過程;
步驟四，經缺氧池處理后的混合液進入好氧曝氣池，在好氧曝氣池內聚磷菌利用空氣中的氧和自身貯存的碳源進行好氧高效吸磷，氨氧化菌和硝化菌共同將缺氧池輸送來的混合液中殘余的氨氮化合物轉化為硝氮，滿足出水指標要求;
步驟五，完成脫氮除磷的混合液進入二沉池，在二沉池內進行固液分離，上清液進入后續深度處理段，沉淀通過回流管道進入?yún)捬醭睾螅貜?fù)上述步驟。
7.根據權利要求6所述的基于生物技術的低碳氮比污水脫氮除磷系統的脫氮除磷方法，其特征在于：所述步驟三內還包括反硝化和短程反硝化工藝。
8.根據權利要求6所述的基于生物技術的低碳氮比污水脫氮除磷系統的脫氮除磷方法，其特征在于：所述反硝化和短程反硝化工藝為硝態氮和亞硝態氮利用超越混合液內的碳源進行反硝化反應和短程反硝化反應。
9.根據權利要求6-8任一項所述的基于生物技術的低碳氮比污水脫氮除磷系統的脫氮除磷方法，其特征在于：所述限氧曝氣池的溶氧量為0.2-1.0mg/L，水力停留時間2-6h。
10.根據權利要求9所述的基于生物技術的低碳氮比污水脫氮除磷系統的脫氮除磷方法，其特征在于：所述限氧曝氣池的溶氧量為0.7mg/L，水力停留時間5h。
說明書
基于生物技術的低碳氮比污水脫氮除磷系統及方法
技術領域
本發明涉及污水處理領域，更具體地說，涉及一種基于生物技術的低碳氮比污水脫氮除磷系統及方法。
背景技術
目前用于生物脫氮除磷的方法中，比較成熟的工藝原理是工程上常用的硝化反硝化工藝，包括A2O、多段AO、各種型式氧化溝、SBR及其變形工藝、MUCT工藝和前置內碳源反硝化的JHB工藝等，這些工藝都有一個共同的優勢就是原理清晰、運行控制容易，水質穩定，其理論基礎是微生物的硝化和反硝化作用。但在低碳氮比情況下，一般指碳氮比小于3的情況，脫氮除磷會受到極大限制，往往需要外加碳源強化生物脫氮除磷，包括葡萄糖、甲醇、醋酸等有機物添加，大大增加了污水的處理成本。
而近年來研究較多的工藝中，包括一碳兩用的反硝化聚磷工藝、節約曝氣和碳源的短程硝化反硝化工藝以及不需要碳源的厭氧氨氧化工藝，分別在各自適宜的低碳氮比污水處理中發揮著作用，但都具有局限性。
反硝化聚磷工藝是利用反硝化聚磷菌釋磷后吸收的碳源，利用硝態氮為電子受體，代替氧氣，在進行反硝化的同時完成生物吸磷，起到一碳兩用的效果，從而節約碳源的消耗，但該工藝的一般需要雙污泥系統來實現，硝化系統一般采用接觸氧化工藝，也可采用活性污泥法工藝增加中間沉淀池，自成一個污泥系統，該系統只完成硝化，而另一個污泥系統釋磷后的反硝化聚磷污泥則不經過曝氣直接超越至后置缺氧段，與完成硝化作用的上清液進行作用，完成反硝化聚磷反應，由于需要嚴格的工藝過程控制和雙污泥系統，工藝控制復雜，參數多，在國內尚沒有發現運行成功的工程案例。
而短程硝化反硝化工藝在處理低碳氮比污水時，僅在一定程度上能緩解碳源的不足，且在進水濃度波動時易導致出水水質惡化的風險，因此在污水處理工程上應用不多。
厭氧氨氧化(anaerobicammoniumoxidation,ANAMMOX)工藝，是一種新型高效生物脫氮工藝，需要控制部分氨氧化至亞硝態氮階段，在此基礎上亞硝態氮與未氧化的氨進行厭氧氨氧化反應，直接生成氮?dú)�，從而�?shí)現無碳源的脫氮，但在實際工程中在一個反應池內控制半氨氧化非常困難，特別對氨氮不高的生活污水處理幾乎沒有應用。
發明內容
本發明為了解決現有技術中存在的上述缺陷和不足，提供了一種基于生物技術的低碳氮比污水脫氮除磷系統及方法，通過控制缺氧段的停留時間在單污泥系統下實現反硝化聚磷工藝，并利用氨氧化菌和硝化菌的飽和溶氧系數差別，通過控制溶氧量和水力停留時間，在限氧曝氣段實現亞硝氮的積累，氨氮的提供由厭氧段至缺氧段的混合液超越流，從而在較長的缺氧段實現厭氧氨氧化菌富集，從而實現厭氧氨氧化反應，該方法操作簡單，處理效果好，工藝條件能同時滿足氨氧化菌、反硝化聚磷菌、厭氧氨氧化菌的生長條件，是本技術領域的一次創新。
為解決上述技術問題，本發明提供一種基于生物技術的低碳氮比污水脫氮除磷系統，包括依次連接的厭氧池、限氧曝氣池、缺氧池、好氧曝氣池以及二沉池，所述厭氧池連接進水管道，所述厭氧池通過超越管道與缺氧池相連接，所述二沉池通過回流管道與厭氧池相連接，所述限氧曝氣池和所述好氧曝氣池與曝氣裝置相連;
所述厭氧池用于反硝化聚磷菌利用污水中的碳源物質，實現厭氧釋磷，并將碳源物質貯存在體內，供反硝化聚磷和好氧聚磷用;
所述限氧曝氣池內通過控制溶氧量和水力停留時間，使經過厭氧池處理后的混合液發生短程硝化，實現亞硝氮的積累;
所述缺氧池接收限氧曝氣池的混合液和厭氧池通過超越管道輸送來的超越混合液，實現以下工藝：
1)從厭氧段超越的混合液，含有反硝化聚磷菌及自身碳源，利用從經過限氧曝氣池的亞硝氮和硝氮進行反硝化聚磷，使反硝化脫氮與聚磷同步進行，實現反硝化聚磷工藝的一碳兩用效果;
2)限氧曝氣池積累的亞硝氮與超越混合液的氨氮化合物，共同在缺氧段富集厭氧氨氧化菌，從而實現厭氧氨氧化工藝的無碳脫氮;
所述好氧曝氣池內，氨氧化菌和硝化菌共同對未利用完的少量氨氮進行好氧硝化反應，同時反硝化聚磷菌可利用空氣中的氧氣進行好氧吸磷，進一步降低出水總磷。
優選地，所述缺氧池內還包括反硝化和短程反硝化工藝。
優選地，所述反硝化和短程反硝化工藝為：硝態氮和亞硝態氮利用超越混合液內的碳源進行反硝化反應和短程反硝化反應。
優選地，所述限氧曝氣池溶氧量控制為0.2-1.0mg/L，水力停留時間控制在2-6h。
優選地，所述限氧曝氣池溶氧量控制為0.7mg/L，水力停留時間控制為5h。
優選地，所述厭氧池至缺氧池的超越流量控制在進水量的5-30%。
基于生物技術的低碳氮比污水脫氮除磷系統的脫氮除磷方法，包括以下步驟：
步驟一，打開進水管道，污水進入?yún)捬醭�，在厭氧池�?nèi)反硝化聚磷菌利用進水中碳源實現初步生物釋磷;
步驟二，厭氧池處理后的混合液一部分進入限氧曝氣池進行曝氣處理，在限氧曝氣池利用氨氧化菌和硝化菌的飽和溶氧系數不同，通過控制溶氧量和水力停留時間，使混合液發生亞硝氮積累實現短程硝化;
步驟三，厭氧池處理后的混合液另一部分通過超越管道進入缺氧池，同時限氧曝氣池積累的亞硝氮也進入缺氧池，在缺氧池內完成反硝化聚磷過程和厭氧氨氧化過程，缺氧池水力停留時間控制在3-8h;
所述反硝化聚磷工藝為反硝化聚磷菌利用自身碳源，利用硝態氮或亞硝氮中的氧進行脫氮除磷反應，實現脫氮除磷的一碳兩用;
所述厭氧氨氧化工藝為限氧曝氣池內積累的亞硝氮與超越混合液的氨氮化合物在厭氧氨氧化菌作用下直接反應生成氮?dú)猓瑢?shí)現無碳源脫氮過程;
步驟四，經缺氧池處理后的混合液進入好氧曝氣池，在好氧曝氣池內聚磷菌利用空氣中的氧和自身貯存的碳源進行好氧高效吸磷，氨氧化菌將缺氧池輸送來的混合液中殘余的氨氮化合物轉化為亞硝氮，硝化菌進一步將亞硝氮氧化為硝態氮，使出水中基本沒有亞硝氮的積累，滿足出水指標要求;
步驟五，完成脫氮除磷的混合液進入二沉池，在二沉池內進行固液分離，上清液進入后續深度處理段，沉淀通過回流管道進入?yún)捬醭睾螅貜?fù)上述步驟。
優選地，所述步驟三內還包括反硝化和短程反硝化工藝。
優選地，所述反硝化和短程反硝化工藝為硝態氮和亞硝態氮利用超越混合液內的碳源進行反硝化反應和短程反硝化反應。
優選地，所述溶氧量為0.2-1.0mg/L，水力停留時間控制在2-6h。
優選地，所述限氧曝氣池溶氧量控制為0.7mg/L，水力停留時間控制為5h。
優選地，所述厭氧池至缺氧池的超越流量控制在進水量的5-30%。
本發明所達到的有益技術效果：
本發明，在污水系統中，由反硝化聚磷工藝實現一碳兩用的節約碳源工藝;另外，通過控制限氧曝氣池內的溶氧量，實現了亞硝氮的積累，在缺氧段與從厭氧段超越來的混合液完成了厭氧氨氧化菌的富集和厭氧氨氧化工藝的實現;本發明結構簡單，操作方便，且污水處理效果好，突破了現有技術的瓶頸，是本技術領域的一次創新，適合低碳氮比城市污水推廣應用。
