申請日2015.09.25

　　公開(公告)日2015.12.23

　　IPC分類號C02F9/14

　　摘要

　　本發明涉及一種糞便污水固液分離器，包括固液分離裝置，與固液分離裝置相連接的進料管、出渣裝置和抽水裝置，以及用于控制固液分離裝置、進料管、出渣裝置和抽水裝置工作的控制裝置。固液分離裝置包括一箱體、設置在所述箱體內且能夠轉動的篩網轉鼓，篩網轉鼓內承載有具有微生物菌群的生物填料，箱體內具有用于收集糞便污水的存液區，該存液區位于篩網轉鼓的下方。該糞便污水固液分離器能夠有效截留并降解糞便固形物，方便糞便固形物的后續處理，該糞便污水固液分離器適用于小型化設備上。

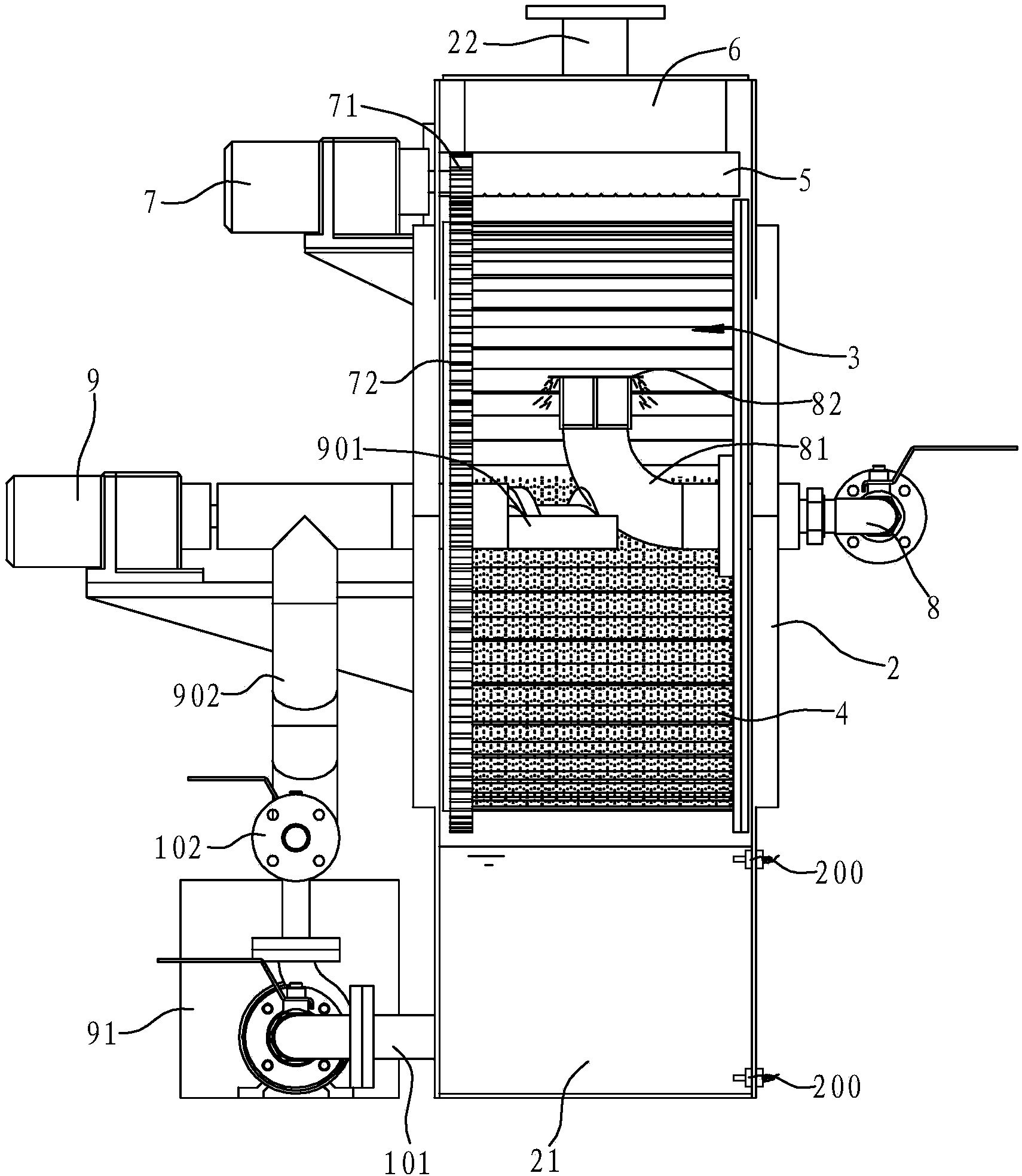

　　摘要附圖



　　權利要求書

　　1.一種糞便污水固液分離器，包括固液分離裝置，與所述固液分離裝置相連接的 進料管(8)、出渣裝置和抽水裝置，以及用于控制固液分離裝置、進料管(8)、出渣裝置 和抽水裝置工作的控制裝置(1)，其特征在于：所述固液分離裝置包括一箱體(2)、設置 在所述箱體(2)內且能夠轉動的篩網轉鼓(3)，所述篩網轉鼓(3)內承載有具有微生物菌群 的生物填料(4)，所述箱體(2)內具有用于收集糞便污水的存液區(21)，所述存液區(21)位 于所述篩網轉鼓(3)的下方。

　　2.根據權利要求1所述的糞便污水固液分離器，其特征在于：所述箱體(2)內還設 置有一噴氣裝置(5)，所述噴氣裝置(5)位于所述篩網轉鼓(3)的上方以方便疏通篩網轉鼓 (3)上的篩網孔。

　　3.根據權利要求1所述的糞便污水固液分離器，其特征在于：所述箱體(2)的頂部 開設有一出氣孔(22)，所述出氣孔(22)處設置有一氣體濾清器(6)。

　　4.根據權利要求1所述的糞便污水固液分離器，其特征在于：所述篩網轉鼓(3)上 開設有一供檢修篩網轉鼓(3)和向篩網轉鼓(3)內填充生物填料(4)的檢修孔，所述檢修孔 上覆蓋設置有一蓋板(31)。

　　5.根據權利要求1所述的糞便污水固液分離器，其特征在于：所述固液分離裝置 還包括一用于驅動所述篩網轉鼓(3)轉動的驅動裝置，所述驅動裝置包括設置在所述箱體 (2)外的驅動電機(7)、連接在所述驅動電機(7)驅動軸上的驅動齒輪(71)、以及連接在所述 篩網轉鼓(3)一側的從動齒輪(72)，所述驅動電機(7)驅動軸伸至箱體(2)內，所述驅動齒輪 (71)和所述從動齒輪(72)位于所述箱體(2)內且能嚙合傳動。

　　6.根據權利要求1所述的糞便污水固液分離器，其特征在于：所述進料管(8)的出 口端伸至所述篩網轉鼓(3)內，所述進料管(8)的出口連接一向上彎曲的彎管(81)，所述彎 管(81)出口的上方設置有一擋流板(82)。

　　7.根據權利要求1～6任一權利要求所述的糞便污水固液分離器，其特征在于：所 述出渣裝置包括螺旋出渣器(9)以及與所述螺旋出渣器(9)相連通的收渣槽(91)，所述螺旋 出渣器(9)的主體設置在所述箱體(2)外，所述螺旋出渣器(9)的進渣管(901)通至所述篩網 轉鼓(3)內，所述螺旋出渣器(9)的出渣管(902)通至所述收渣槽(91)內。

　　8.根據權利要求1～6任一權利要求所述的糞便污水固液分離器，其特征在于：所 述抽水裝置包括抽水泵(100)以及與所述抽水泵(100)相連接的抽水管(101)和出水管 (102)，所述抽水泵(100)設置在所述箱體(2)外，所述抽水管(101)通至所述存液區(21)內。

　　9.根據權利要求8所述的糞便污水固液分離器，其特征在于：所述存液區(21)內設 置有液位檢測裝置，所述液位檢測裝置和所述抽水泵(100)均與所述控制裝置(1)相連接， 所述控制裝置(1)能夠根據所述液位檢測裝置檢測的液位數據控制所述抽水泵(100)的啟 停。

　　10.根據權利要求9所述的糞便污水固液分離器，其特征在于：所述液位檢測裝置 包括至少兩個液位傳感器(200)，不同的液位傳感器(200)設置在所述存液區(21)不同的高 度位置上。

　　說明書

　　一種糞便污水固液分離器

　　技術領域

　　本發明涉及糞便處理技術領域，具體涉及一種能夠配合真空集便技術使用的糞便污 水固液分離器。

　　背景技術

　　為了防止糞便污水對環境的污染，糞便污水一般被集中后采用物理法進行預處理， 即采用機械設備將糞便污水中的固形物和水分離，分離出的固形物可以直接填埋，或者 經無害化處理后用作園林綠化有機肥料，分離出來的污水則排入市政污水處理廠進行處 理。

　　目前，糞便污水的預處理主要有以下三種方式。

　　第一種處理方式是使用粗格柵或者類似的簡單設備對糞便污水進行固液分離，然后 排入城市市政污水中。這種方法簡單，但該處理方式只能將糞便污水中少量的雜物分離 出來，且分離出來的雜物上會附著大量的糞便，后續處理仍然存在污染物濃度高，固形 物濃度也高的問題。

　　第二種處理方式是先對糞便污水中的固體雜質進行粉碎處理，然后通過螺旋輸送器 進行固液分離。由于經過了粉碎，分離出來的雜質經壓榨后含水率可以降低，有機物成 分也可以減少，可以直接進行填埋處理。但該處理方式需要的設備組成復雜、體積較大， 不適合配套小型污水處理設備應用。

　　第三種處理方式是對糞便污水進行固液分離、除砂、脫水后排入污水處理廠。該處 理方式未對糞便污水中的雜質進行粉碎，系統的格柵設備容易發生堵塞，而且整套處理 系統結構更為復雜、體積更大、造價高且運行費用昂貴。

　　目前，飛機、高鐵和動車等交通工具普遍采用真空集便技術收集糞便污水。這類糞 便污水具有污染物濃度高、固形物濃度高的特點，直接采用小型污水處理設備處理此類 污水的處理難度比較大。不僅污水處理效果不理想，難以實現達標排放，而且經常發生 污泥堵塞造成設備停機。

　　申請公開號為CN103526825A(申請?zhí)枮?01310464983.X)的中國發明專利申請《新 型吸糞車》，以及申請公開號為CN104829013A(申請?zhí)枮?01510288094.1)的中國發明專 利申請《移動式化糞池污物智能化處理系統》，其中公開的方案均采用離心滾筒對吸入 的污物進行固液分離，經過該處理過程，固體污物留在離心滾筒，則離心滾筒的后續處 理非常麻煩，處理后通常還需要噴淋裝置進行噴淋清洗。一方面固體污物的處理過程較 為復雜，另一方面不適合在采用真空集便技術的飛機、高鐵和動車等交通工具上使用。

　　發明內容

　　本發明所要解決的技術問題是針對上述現有技術提供一種能夠有效截留并降解糞 便固形物，能方便糞便固形物的后續處理，同時適用于小型化設備上的糞便污水固液分 離器。

　　本發明解決上述問題所采用的技術方案為：一種糞便污水固液分離器，包括固液分 離裝置，與所述固液分離裝置相連接的進料管、出渣裝置和抽水裝置，以及用于控制固 液分離裝置、進料管、出渣裝置和抽水裝置工作的控制裝置，其特征在于：所述固液分 離裝置包括一箱體、設置在所述箱體內且能夠轉動的篩網轉鼓，所述篩網轉鼓內承載有 具有微生物菌群的生物填料，所述箱體內具有用于收集糞便污水的存液區，所述存液區 位于所述篩網轉鼓的下方。

　　為了防止物料粘附在篩網轉鼓上的過濾網網上，所述箱體內還設置有一噴氣裝置， 所述噴氣裝置位于所述篩網轉鼓的上方以方便疏通篩網轉鼓上的篩網孔。

　　為了實現箱體內氣體的清潔排放，所述箱體的頂部開設有一出氣孔，所述出氣孔處 設置有一氣體濾清器。

　　方便地，所述篩網轉鼓上開設有一供檢修篩網轉鼓和向篩網轉鼓內填充生物填料的 檢修孔，所述檢修孔上覆蓋設置有一蓋板。

　　優選地，所述固液分離裝置還包括一用于驅動所述篩網轉鼓轉動的驅動裝置，所述 驅動裝置包括設置在所述箱體外的驅動電機、連接在所述驅動電機驅動軸上的驅動齒 輪、以及連接在所述篩網轉鼓一側的從動齒輪，所述驅動電機驅動軸伸至箱體內，所述 驅動齒輪和所述從動齒輪位于所述箱體內且能嚙合傳動。

　　為了方便將糞便污水分灑在生物填料上，所述進料管的出口端伸至所述篩網轉鼓 內，所述進料管的出口連接一向上彎曲的彎管，所述彎管出口的上方設置有一擋流板。

　　所述出渣裝置包括螺旋出渣器以及與所述螺旋出渣器相連通的收渣槽，所述螺旋出 渣器的主體設置在所述箱體外，所述螺旋出渣器的進渣管通至所述篩網轉鼓內，所述螺 旋出渣器的出渣管通至所述收渣槽內。

　　所述抽水裝置包括抽水泵以及與所述抽水泵相連接的抽水管和出水管，所述抽水泵 設置在所述箱體外，所述抽水管通至所述存液區內。

　　所述存液區內設置有液位檢測裝置，所述液位檢測裝置和所述抽水泵均與所述控制 裝置相連接，所述控制裝置能夠根據所述液位檢測裝置檢測的液位數據控制所述抽水泵 的啟停。

　　所述液位檢測裝置包括至少兩個液位傳感器，不同的液位傳感器設置在所述存液區 不同的高度位置上。

　　與現有技術相比，本發明的優點在于：該糞便污水固液分離器將在篩網轉鼓內承載 生物填料，一方面可以方便地實現糞便中固形物和液體的分離，另一方面，生物填料的 使用有效避免了糞便中的固形物粘連在篩網轉鼓上，方便了后續的糞便中固形物的出渣 處理，降低了糞便的分離處理的難度，方便實現糞便中固形物和液體的持續分離。另外， 篩網轉鼓和生物填料配合工作能夠使得生物填料中的微生物菌群與生物填料截留的糞 便固形物充分混合，從而對糞便固形物中的有機成分進行部分生物降解，實現了對糞便 固形物的無害化、減量化處理，提高了糞便固形物的降解速度，降低了對糞便固形物后 續處理的難度。該糞便污水固液分離器適合應用在小型污水處理設備中，特別適用于基 于真空集便技術收集糞便污水的污水處理水量小的場合。
