申請日2015.09.25
公開(公告)日2016.01.13
IPC分類號C02F9/04; C02F1/56; C02F1/00; C02F101/20; C02F103/12
摘要
本實用新型公開了一種瓷磚生產廢水處理裝置，包括加藥器、混藥室、曝氣室和疊螺式脫水機，在所述曝氣室的頂部設有一個管混器，在所述混藥室和疊螺式脫水機之間設有二級混合器，所述二級混合器設有第一豎隔板和第二豎隔板，所述第一豎隔板和第二豎隔板把所述二級混合器的內部分割成進漿區、接觸區和混合區，在所述混合區內設有第二攪拌器，所述曝氣室底部通過管路以及污泥泵與所述進漿區底部連接，所述混藥室通過管路以及水泵與所述管混器以及接觸區連接，所述混合區的上部通過軟管與所述疊螺脫水機連接。本實用新型提供了一種瓷磚生產廢水處理裝置，該裝置除鐵凈水效果好，不占地方，且可實現無人看守，連續水處理操作。

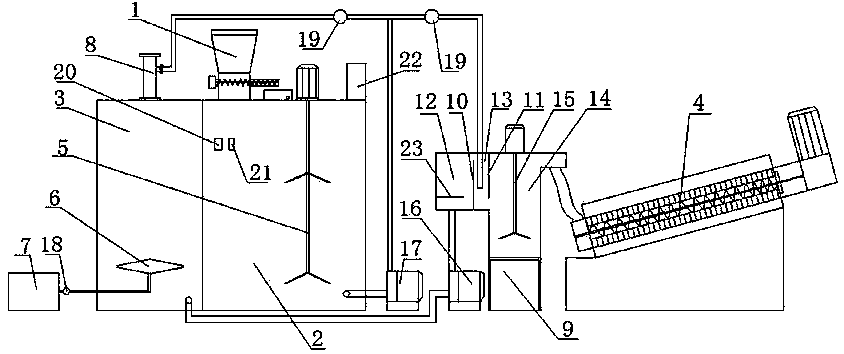

摘要附圖
權利要求書
1.一種瓷磚生產廢水處理裝置，包括加藥器(1)、混藥室(2)、曝氣室(3)和疊螺式脫水機(4)，所述加藥器(1)位于所述混藥室(2)頂部外側，在所述混藥室(2)設有第一電動攪拌器(5)，在所述曝氣室(3)內底部設有曝氣盤(6)，所述曝氣盤(6)與設置在所述曝氣室(3)外的空氣壓縮裝置(7)連接，其特征在于：在所述曝氣室(3)的頂部設有一個管混器(8)，在所述混藥室(2)和疊螺式脫水機(4)之間設有二級混合器(9)，所述二級混合器(9)設有第一豎隔板(10)和第二豎隔板(11)，所述第一豎隔板(10)和第二豎隔板(11)把所述二級混合器(9)的內部分割成進漿區(12)、接觸區(13)和混合區(14)，在所述混合區(14)內設有第二攪拌器(15)，所述曝氣室(3)底部通過管路以及污泥泵(16)與所述進漿區(12)底部連接，所述混藥室(2)通過管路以及水泵(17)與所述管混器(8)以及接觸區(13)連接，所述混合區(14)的上部通過軟管與所述疊螺式脫水機(4)連接。
2.根據權利要求1所述的一種瓷磚生產廢水處理裝置，其特征在于：所述曝氣盤(6)與所述空氣壓縮裝置(7)的管路上設有止回閥(18)。
3.根據權利要求1所述的一種瓷磚生產廢水處理裝置，其特征在于：所述混藥室(2)與所述管混器(8)以及接觸區(13)的連接管路上設有流量調節閥(19)。
4.根據權利要求1~3中任意一項所述的一種瓷磚生產廢水處理裝置，其特征在于：所述加藥器(1)為螺旋喂料機。
5.根據權利要求1所述的一種瓷磚生產廢水處理裝置，其特征在于：在所述混藥室(2)內設有液位計(20)和濃度感應器(21)，頂部設有控制器(22)。
6.根據權利要求1所述的一種瓷磚生產廢水處理裝置，其特征在于：在所述進漿區(12)底部下方設有橫隔板(23)。
7.根據權利要求1所述的一種瓷磚生產廢水處理裝置，其特征在于：所述進漿區(12)和接觸區(13)的底面高于所述混合區(14)的底面。
8.根據權利要求1所述的一種瓷磚生產廢水處理裝置，其特征在于：所述混藥室(2)與所述接觸區(13)的連接管路延伸至接觸區(13)中心位置處。
9.根據權利要求1所述的一種瓷磚生產廢水處理裝置，其特征在于：所述第一豎隔板(10)的上端面低于所述二級混合器(9)頂面，下端面與所述進漿區(12)的底面連接，所述第二豎隔板(11)的上端面與所述二級混合器(9)的頂面平齊，下端面位置高于所述接觸區(13)的底面。
10.根據權利要求1所述的一種瓷磚生產廢水處理裝置，其特征在于：所述加藥器(1)、混藥室(2)、曝氣室(3)、疊螺式脫水機(4)和二級混合器(9)集中安裝在同一個移動平臺上。
說明書
一種瓷磚生產廢水處理裝置
技術領域
本實用新型涉及污水處理技術領域，尤其涉及一種瓷磚生產廢水處理裝置。
背景技術
陶瓷原料在制泥過程中需要經過球磨、除鐵再榨泥的步驟。球磨后的泥漿經檢測符合工藝質量要求放入漿池中，途中要進行過篩除鐵。過篩是為了除去球磨時沒有磨細的粗顆粒和一些雜質;除鐵是因?yàn)殍F影響瓷磚的白度，而且會在瓷磚表面形成黑點、熔洞、雜質等缺陷，所以必須經過多道嚴格除鐵。球磨需要源源不斷的注水，通過榨泥再將水分?jǐn)D出。因此，瓷磚生產過程中排放的廢水中含有必定含有大量鐵物質，直接排放會造成污染。
實用新型內容
本實用新型的在于克服現有技術的缺陷，提供一種瓷磚生產廢水處理裝置，該裝置除鐵凈水效果好，不占地方，且可實現無人看守，連續水處理操作。
本實用新型采用的技術方案是：
一種瓷磚生產廢水處理裝置，包括加藥器、混藥室、曝氣室和疊螺式脫水機，所述加藥器位于所述混藥室頂部外側，在所述混藥室設有第一電動攪拌器，在所述曝氣室內底部設有曝氣盤，所述曝氣盤與設置在所述曝氣室外的空氣壓縮裝置連接，其特征在于：在所述曝氣室的頂部設有一個管混器，在所述混藥室和疊螺式脫水機之間設有二級混合器，所述二級混合器設有第一豎隔板和第二豎隔板，所述第一豎隔板和第二豎隔板把所述二級混合器的內部分割成進漿區、接觸區和混合區，在所述混合區內設有第二攪拌器，所述曝氣室底部通過管路以及污泥泵與所述進漿區底部連接，所述混藥室通過管路以及水泵與所述管混器以及接觸區連接，所述混合區的上部通過軟管與所述疊螺式脫水機連接。
進一步地，所述曝氣盤與所述空氣壓縮裝置的管路上設有止回閥。
進一步地，所述混藥室與所述管混器以及接觸區的連接管路上設有流量調節閥。
進一步地，所述加藥器為螺旋喂料機。
進一步地，在所述混藥室內設有液位計和濃度感應器，頂部設有控制器。
進一步地，在所述進漿區底部下方設有橫隔板。
進一步地，所述進漿區和接觸區的底面高于所述混合區的底面。
進一步地，所述混藥室與所述接觸區的連接管路延伸至接觸區中心位置處。
進一步地，所述第一豎隔板的上端面低于所述二級混合器頂面，下端面與所述進漿區的底面連接，所述第二豎隔板的上端面與所述二級混合器的頂面平齊，下端面位置高于所述接觸區的底面。
進一步地，所述加藥器、混藥室、曝氣室、疊螺式脫水機和二級混合器集中安裝在同一個移動平臺上。
本實用新型的有益效果是：
本實用新型為了保證能最大限度的除去瓷磚生產廢水中鐵物質，本實用新型中，廢水先與含有聚丙稀銑胺等化學試劑的藥水混合接觸，并且在曝氣室內曝氣作用下實現廢水中含鐵物質分離，同時在進行水與含鐵物質分離前再次進行藥水混合，進一步保證分離效果，是的排放無污染。裝置各個部件集中安裝在同一個平臺上，不占地方，且可實現無人看守，連續水處理操作。
