申請日2015.09.25

　　公開(公告)日2016.02.03

　　IPC分類號B65G65/46; B65D88/64

　　摘要

　　本實用新型公開了一種污泥存儲及輸送系統，它包括一架體，豎直設置的支撐部以及一設置于支撐部上的鋼架平臺;一矩形料倉，設置于所述鋼架平臺的上方;一液壓滑架組，水平安裝于矩形料倉的下部;一液壓油缸，連接于液壓滑架組;至少一螺旋輸送機安裝于所述矩形料倉的下方，進料口接通于所述矩形料倉的出料端;一卸料平板閥，所述卸料平板閥設置于所述螺旋輸送機的卸料口處;一液壓驅動系統，連接于所述卸料平板閥。本實用新型結構設計合理，污泥輸送方式簡單高效;全封閉的系統，無臭味外溢，便于維護修理;自動化程度高。

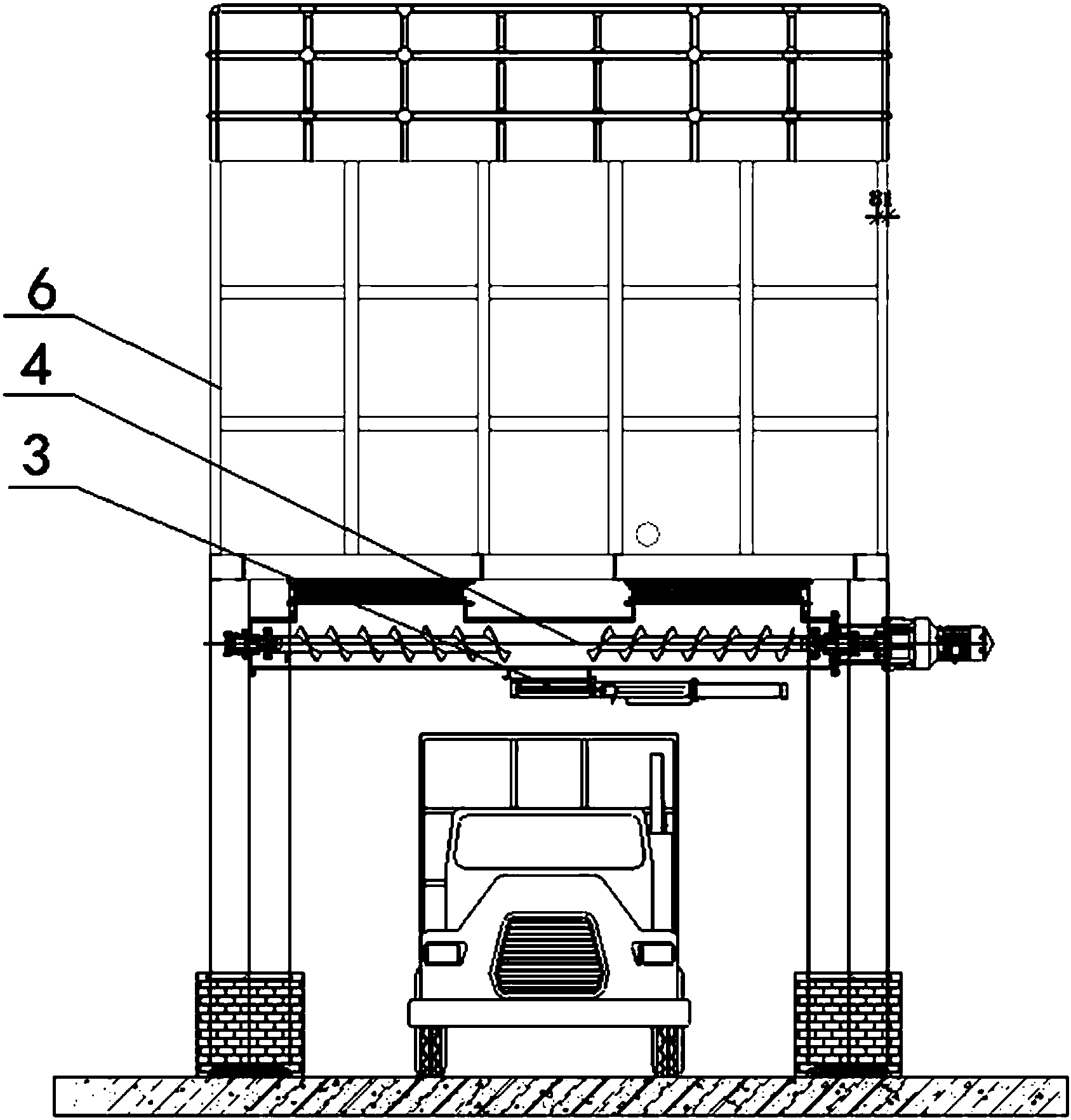

　　摘要附圖



　　權利要求書

　　1.污泥存儲及輸送系統，其特征在于：它包括

　　一架體，所述架體包括豎直設置的支撐部以及一設置于支撐部上的鋼架平臺;

　　一矩形料倉，設置于所述鋼架平臺的上方，所述矩形料倉設置有至少一進料端;所述矩形料倉的下方設置有至少一出料端;所述矩形料倉用于存儲機械脫水后的污泥;

　　一液壓滑架組，所述液壓滑架組水平安裝于所述矩形料倉的下部;

　　一液壓油缸，連接于所述液壓滑架組，用于帶動所述液壓滑架組在所述矩形料倉的下部來回運動;

　　至少一螺旋輸送機，所述螺旋輸送機安裝于所述矩形料倉的下方，所述螺旋輸送機的進料口接通于所述矩形料倉的出料端;所述螺旋輸送機用于輸送所述矩形料倉中的污泥;

　　一卸料平板閥，所述卸料平板閥設置于所述螺旋輸送機的卸料口處;

　　一液壓驅動系統，連接于所述卸料平板閥，用于控制所述卸料平板閥的開關。

　　2.根據權利要求1所述的污泥存儲及輸送系統，其特征在于：所述液壓滑架組為一組平行的方框。

　　3.根據權利要求1所述的污泥存儲及輸送系統，其特征在于：所述螺旋輸送機水平安裝于所述矩形料倉下方的兩側，其卸料口均設置于所述矩形料倉下方的中間部位。

　　4.根據權利要求1所述的污泥存儲及輸送系統，其特征在于：所述卸料平板閥包括一底盤、一滑板以及一可調節填充箱;所述底盤為碳鋼材料所制的底盤，所述卸料平板閥與所述螺旋輸送機的卸料口為密封連接，密封部位為滑板及可調節填充箱。

　　5.根據權利要求1所述的污泥存儲及輸送系統，其特征在于：它還包括一料位計，所述料位計設置于所述矩形料倉內，用于測算及顯示污泥數量。

　　6.根據權利要求1所述的污泥存儲及輸送系統，其特征在于：所述矩形料倉設置有至少一料倉排氣口。

　　7.根據權利要求1所述的污泥存儲及輸送系統，其特征在于：它還設置有一就地控制柜，所述就地控制柜內設置有自動控制系統和手動控制系統。

　　說明書

　　污泥存儲及輸送系統

　　技術領域

　　本實用新型涉及市政水處理污泥儲存和輸送領域，特別是一種污泥存儲及輸送系統。

　　背景技術

　　在污水處理工程中，產生大量污泥，其數量約占處理水量的0.3%至0.5%左右(以含水率97%計)。污泥中含有大量有毒有害物質，如寄生蟲卵、病原微生物、重金屬離子等;有用物質如植物營養素(氮、磷、鉀)、有機物及水分等。所以污泥需要及時處理和處置，使污泥減量、穩定、無害化及綜合利用。污泥的機械脫水是污泥減量化的重要途徑之一，主要包括帶式壓濾機脫水、離心機脫水和板框壓濾機脫水等。前兩者污泥脫水后含水率在80%左右，而板框壓濾機處理污泥含水率可降至60%。根據《“十二五”全國城鎮污水處理及再生利用設施建設規劃》的要求，城鎮污水處理廠出廠污泥含水率將逐漸達到60%的水平。因此，板框壓濾機及與其對應的污泥料倉和輸送設備的應用將不斷深化擴展。

　　目前常用的污泥料倉主要有自重式錐形圓筒料倉和滑架式圓柱形料倉。前者在儲存含水率大于80%的污泥上運用較多。在儲存含水率60%的污泥時由于容易出現污泥阻塞和架橋而難以輸送的情況，所以極少使用�；�架式圓柱形料倉則適用于含水率60%污泥的儲存和輸送。

　　實用新型內容

　　本實用新型的目的是：提供一種污泥存儲及輸送系統，它將傳統的圓柱形料倉優化為矩形，并配套平底的液壓滑架組，解決了圓柱形料倉在使用過程中滑架行程逐漸減小、污泥無法連續均勻輸送的弊端，以達到料倉污泥連續均勻輸送的目的。

　　本實用新型的技術方案是：一種污泥存儲及輸送系統，它包括

　　一架體，所述架體包括豎直設置的支撐部以及一設置于支撐部上的鋼架平臺;

　　一矩形料倉，設置于所述鋼架平臺的上方，所述矩形料倉設置有至少一進料端;所述矩形料倉的下方設置有至少一出料端;所述矩形料倉用于存儲機械脫水后的污泥;

　　一液壓滑架組，所述液壓滑架組水平安裝于所述矩形料倉的下部;

　　一液壓油缸，連接于所述液壓滑架組，用于帶動所述液壓滑架組在所述矩形料倉的下部來回運動;

　　至少一螺旋輸送機，所述螺旋輸送機安裝于所述矩形料倉的下方，所述螺旋輸送機的進料口接通于所述矩形料倉的出料端;所述螺旋輸送機用于輸送所述矩形料倉中的污泥;

　　一卸料平板閥，所述卸料平板閥設置于所述螺旋輸送機的卸料口處;

　　一液壓驅動系統，連接于所述卸料平板閥，用于控制所述卸料平板閥的開關。

　　所述液壓滑架組為一組平行的方框。

　　所述螺旋輸送機水平安裝于所述矩形料倉下方的兩側，其卸料口均設置于所述矩形料倉下方的中間部位。

　　所述卸料平板閥包括一底盤、一滑板以及一可調節填充箱;所述底盤為碳鋼材料所制的底盤，所述卸料平板閥與所述螺旋輸送機的卸料口為密封連接，密封部位為滑板及可調節填充箱。

　　所述污泥存儲及輸送系統還包括一料位計，所述料位計設置于所述矩形料倉內，用于測算及顯示污泥數量。

　　所述矩形料倉設置有至少一料倉排氣口。

　　所述污泥存儲及輸送系統還設置有一就地控制柜，所述就地控制柜內設置有自動控制系統和手動控制系統。

　　上述技術方案的優點是：本實用新型的污泥存儲及輸送系統，結構設計合理，平底料倉易于建造并充分利用空間;配套往復式滑架結構能有效解決低流動性污泥容易出現的阻塞、架橋等問題，出泥無死角，污泥輸送方式簡單高效;全封閉的系統，無臭味外溢，需加維護的部件均安置在料倉外面，便于維護修理;料倉內配備顯示、監控污泥堆積高度和超高時的報警措施，便于污泥儲量的管理和精確計量出泥;污泥卸料全過程，包括滑架、閘門、卸料螺旋等成套設備的的運行、停止等均配有控制室遠程控制和就地手動控制兩種模式，整套系統還可根據工藝流程實現與污泥脫水系統的連鎖控制，自動化程度高。
