申請日2015.09.25

　　公開(公告)日2016.01.20

　　IPC分類號C02F9/04; C02F101/14

　　摘要

　　本實用新型公開了一種含氟污水處理裝置，包括一集水池，其特征在于：還包括分別與集水池相連的膜過濾裝置和混凝沉淀裝置，所述的膜過濾裝置包括通過管道與集水池依次相連的原水泵、保安過濾器、高壓泵、膜組件，所述的膜組件中的膜元件為反滲透膜;所述的膜組件透過液出口連接透過液回用管道，濃縮液出口通過回流管道連接集水池。本實用新型所述的含氟污水處理裝置，通過膜分離裝置將污水中氟離子進行分離，使其中60-70%的滲透液能夠回用，剩余的氟離子污水進入混凝沉淀裝置，較大的減少混凝沉淀的污水處理量，提高了混凝沉淀池的污水處理效率;可以通過自動控制系統，使加藥量能實時調整，保證混凝沉淀裝置的高效運行，降低運行成本。

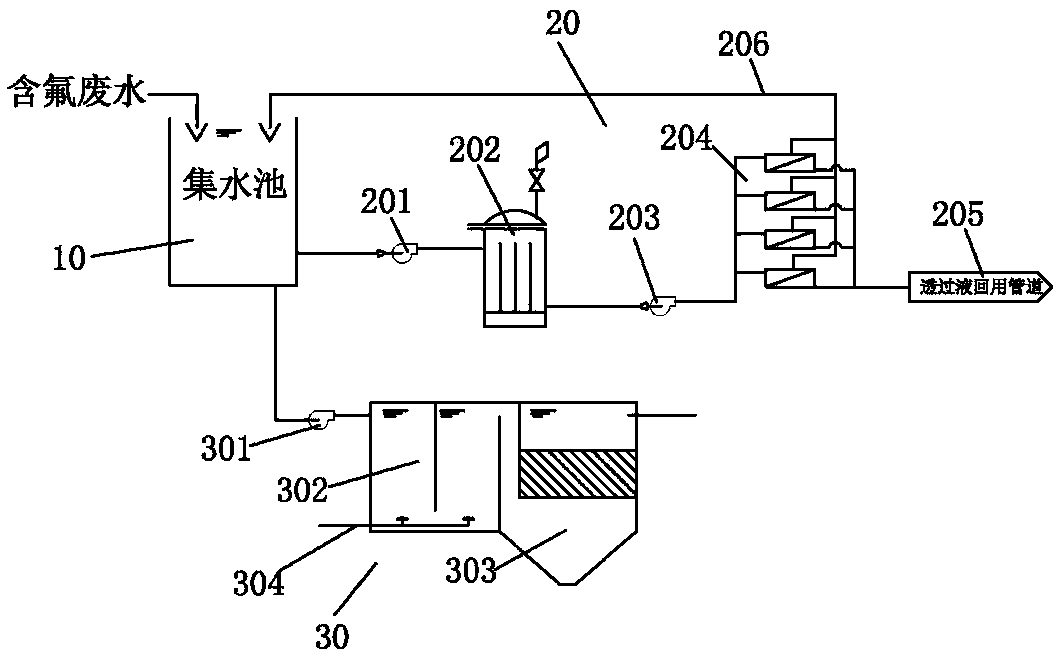

　　摘要附圖



　　權利要求書

　　1.一種含氟污水處理裝置，包括一集水池，其特征在于：還包括分別與集水池相連的膜過濾裝置和混凝沉淀裝置，所述的膜過濾裝置包括通過管道與集水池依次相連的原水泵、保安過濾器、高壓泵、膜組件，所述的膜組件中的膜元件為反滲透膜;所述的膜組件透過液出口連接透過液回用管道，濃縮液出口通過回流管道連接集水池。

　　2.根據權利要求1所述的一種含氟污水處理裝置，其特征在于：所述的反滲透膜為卷式反滲透膜元件。

　　3.根據權利要求1所述的一種含氟污水處理裝置，其特征在于：所述的混凝沉淀裝置包括通過管道與集水池依次相連的進水泵、反應池和沉淀池。

　　4.根據權利要求3所述的一種含氟污水處理裝置，其特征在于：所述的反應池內設有曝氣裝置。

　　說明書

　　一種含氟污水處理裝置

　　技術領域

　　本實用新型涉及污水處理領域，特別涉及一種含氟污水處理裝置。

　　背景技術

　　目前，目前國內外在含氟工業污水處理以混凝沉淀設施為主，包括反應池和沉淀池，其主要存在的問題：混凝沉淀處理設施單一，當處理水量較大時，需要2級或多級才能實現氟離子的達標排放，導致污水處理設施的占地面積較大、污水處理效率低。

　　發明內容

　　針對上述問題，本實用新型的目的在于提供一種可以實現含氟污水回用，提供污水處理效率的含氟污水處理裝置。

　　為達到上述目的，本實用新型所提出的技術方案為：一種含氟污水處理裝置，包括一集水池，其特征在于：還包括分別與集水池相連的膜過濾裝置和混凝沉淀裝置，所述的膜過濾裝置包括通過管道與集水池依次相連的原水泵、保安過濾器、高壓泵、膜組件，所述的膜組件中的膜元件為反滲透膜;所述的膜組件透過液出口連接透過液回用管道，濃縮液出口通過回流管道連接集水池。

　　優選的，所述的反滲透膜為卷式反滲透膜元件。

　　優選的，所述的混凝沉淀裝置包括通過管道與集水池依次相連的進水泵、反應池和沉淀池。

　　優選的，所述的反應池內設有曝氣裝置。

　　采用上述技術方案，本實用新型所述的含氟污水處理裝置，具有的有益效果為：

　　1)通過膜分離裝置將污水中氟離子進行分離，使其中60-70%的滲透液能夠回用，剩余的氟離子污水進入混凝沉淀裝置，較大的減少混凝沉淀的污水處理量，提高了混凝沉淀池的污水處理效率;

　　2)可以通過自動控制系統，使加藥量能實時調整，保證混凝沉淀裝置的高效運行，降低運行成本。
