申請日2015.09.25
公開(公告)日2016.02.24
IPC分類號C02F11/10; C10B53/00; C10B47/00; C10B27/00
摘要
本實用新型公開了污泥快速熱解的系統，該系統包括：烘干單元;快速熱解反應器，其包括：反應器本體，反應器本體內限定出反應空間，反應空間自上而下形成分散區、熱解區和出料區;分散區包括：布料器;污泥入口，污泥入口位于布料器的上方;布料氣入口，其與布料器相連通;熱解區包括：多層蓄熱式輻射管，其在熱解區中沿反應器本體高度方向間隔分布，并且每層蓄熱式輻射管包括多個沿水平方向間隔分布的蓄熱式輻射管;出料區包括：半焦出口;多個熱解氣出口，其分別設置在分散區和/或熱解區;其中，污泥入口與烘干單元相連;噴淋塔，噴淋塔與所述熱解氣出口相連。該系統可以實現污泥的快速熱解，并且可以得到具有高利用價值的均相生物油。

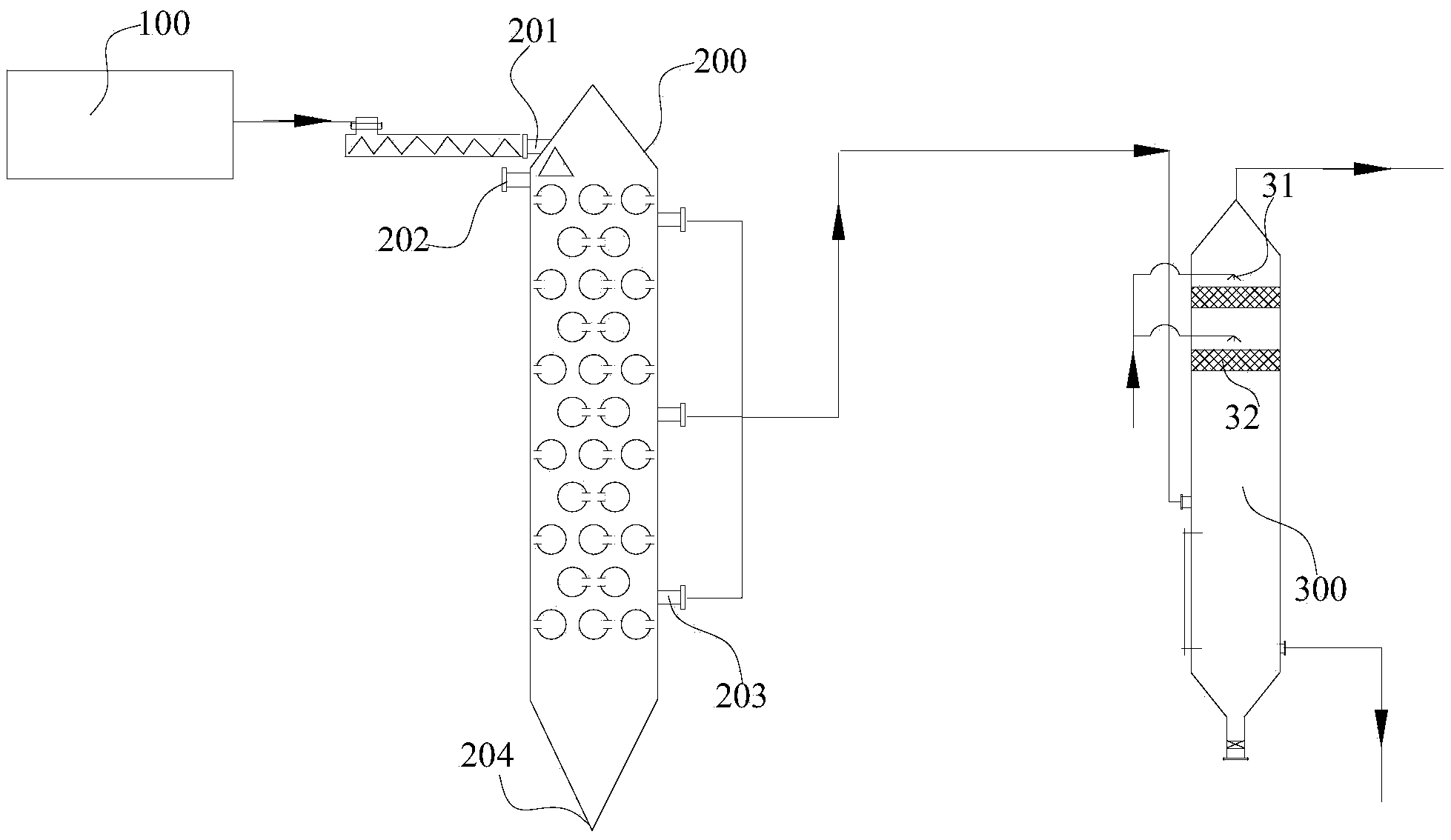

摘要附圖
權利要求書
1.一種污泥快速熱解的系統，其特征在于，包括：
烘干單元;
快速熱解反應器，
所述快速熱解反應器包括：
反應器本體，所述反應器本體內限定出反應空間，所述反應空間自上而下形成分散區、熱解區和出料區;
所述分散區包括：
布料器;
污泥入口，所述污泥入口位于所述布料器的上方;
布料氣入口，所述布料氣入口與所述布料器相連通;
所述熱解區包括：
多層蓄熱式輻射管，所述多層蓄熱式輻射管在所述熱解區中沿所述反應器本體高度方向間隔分布，并且每層所述蓄熱式輻射管包括多個沿水平方向間隔分布的蓄熱式輻射管;
所述出料區包括：半焦出口;
多個熱解氣出口，所述多個熱解氣出口分別設置在所述分散區和/或所述熱解區;
其中，所述污泥入口與所述烘干單元相連;以及
噴淋塔，所述噴淋塔與所述熱解氣出口相連。
2.根據權利要求1所述的污泥快速熱解的系統，其特征在于，所述烘干單元包括：
熱煙爐;
烘干機，所述烘干機與所述熱煙爐相連;
烘干提升機，所述烘干提升機分別與所述烘干機和所述污泥入口相連;
輸送機，所述輸送機分別與所述半焦出口和所述熱煙爐相連;以及
第一風機，所述第一風機分別與所述蓄熱式輻射管和所述烘干提升機相連。
3.根據權利要求2所述的污泥快速熱解的系統，其特征在于，進一步包括：
油泵，所述油泵與所述噴淋塔相連;
儲油罐，所述儲油罐與所述油泵相連;
燃?xì)鈨?chǔ)罐，所述燃?xì)鈨?chǔ)罐與所述噴淋塔相連;
第二風機，所述第二風機分別與所述燃?xì)鈨?chǔ)罐和所述蓄熱式輻射管相連;以及
第三風機，所述第三風機分別與所述燃?xì)鈨?chǔ)罐和所述布料氣入口相連。
4.根據權利要求1所述的污泥快速熱解的系統，其特征在于，每層所述蓄熱式輻射管包括多個平行并且均勻分布的蓄熱式輻射管且每個所述蓄熱式輻射管與相鄰上下兩層蓄熱式輻射管中的每一個蓄熱式輻射管平行并且沿反應器本體高度方向錯開分布。
5.根據權利要求1所述的污泥快速熱解的系統，其特征在于，所述反應器本體的高度為2～20m，所述蓄熱式輻射管的管徑為100～500mm，相鄰所述蓄熱式輻射管外壁間的距離為100～500mm。
6.根據權利要求1所述的污泥快速熱解的系統，其特征在于，所述蓄熱式輻射管上設置有燃?xì)庹{(diào)節閥。
說明書
污泥快速熱解的系統
技術領域
本實用新型屬于化工領域，具體而言，本實用新型涉及一種污泥快速熱解的系統。
背景技術
污泥是一種由有機殘片、微生物、無機顆粒、膠體等組成的非均質體，并且其中含有有毒的有機物、致病微生物和重金屬，對環境產生嚴重危險。但污泥中含有大量的有機質，可以對其進行能源化利用處理，目前主要采用三種方法：直接燃燒、氣化和熱解。其中熱解方法是采取隔絕氧氣對污泥進行受熱分解產生油、氣、炭資源的過程，由于熱解方法處理污泥不僅可以減少二惡英，而且還可以對污泥中的重金屬進行固化，從而減少污泥的二次污染，同時能夠得到高價值的油氣資源，因此熱解法被公認為對污泥減量化、無害化、資源化處理的最佳路徑。
污泥熱解是利用污泥中有機物的熱不穩定性，在無氧條件下加熱使有機物產生熱裂解，形成利用價值較高的氣、液、固三種產物。目前污泥的熱解處理工藝主要包括旋轉窯、固定床、流化床等工藝，根據加熱方式分為直接加熱和間接加熱，由于直接加熱一般采取熱載體，因此過程會涉及熱載體的加熱、分離等，工藝流程復雜;而采取間接加熱方式的干餾方式，熱效率不高，處理能力小。同時污泥水分含量高，污泥的烘干也是污泥熱解工藝需要特別考慮的。另外污泥的主要成分為木質素、纖維素，非常接近生物質，一般的熱解系統得到的生物油可以分層為木醋液和木生物油，市場應用不大。
因此，現有的污泥熱解技術有待進一步改善。
實用新型內容
本實用新型旨在至少在一定程度上解決相關技術中的技術問題之一。為此，本實用新型的一個目的在于提出一種污泥快速熱解的系統，該系統可以實現污泥的快速熱解，并且可以得到具有高利用價值的均相生物油。
在本實用新型的一個方面，本實用新型提出了一種污泥快速熱解的系統。根據本實用新型的實施例，該系統包括：
烘干單元，所述烘干單元適于對污泥進行干燥處理，以便得到干燥的污泥;
快速熱解反應器，
所述快速熱解反應器包括：
反應器本體，所述反應器本體內限定出反應空間，所述反應空間自上而下形成分散區、熱解區和出料區;
多層蓄熱式輻射管，所述多層蓄熱式輻射管在所述熱解區中沿所述反應器本體高度方向間隔分布，并且每層所述蓄熱式輻射管包括多個沿水平方向間隔分布的蓄熱式輻射管;
布料器;
污泥入口，所述污泥入口位于所述分散區且位于所述布料器的上方;
布料氣入口，所述布料氣入口位于所述分散區且與所述布料器相連通，以便采用布料氣將所述布料器中的污泥吹出進入分散區，均勻地落入熱解區;
多個熱解氣出口，所述多個熱解氣出口分別設置在所述分散區和/或所述熱解區;
半焦出口，所述半焦出口設置在所述出料區;
其中，所述污泥入口與所述烘干單元相連，所述快速熱解反應器適于采用所述蓄熱式輻射管對所述干燥的污泥進行快速熱解處理，以便得到高溫半焦和熱解氣;以及
噴淋塔，所述噴淋塔與所述熱解氣出口相連，且適于采用冷卻液對所述熱解氣進行噴淋處理，以便得到生物油和燃?xì)狻?/P>
在本實用新型的污泥快速熱解反應系統中，蓄熱式輻射管以多層的方式布置。相鄰的兩個蓄熱式輻射管在水平方向上和豎直方向上以一定的間距隔開。
溫度場
根據本實用新型的一個實施例，多層蓄熱式輻射管用于提供熱源，使得在熱解區形成一個或多個溫度場，并且每個溫度場的溫度是均勻的，由此，在熱解區形成溫度梯度。
例如，在本實用新型的一個實施例中，所述熱解區自上而下形成預熱段、快速熱解段和完全熱解段。(即，形成了3個溫度場)
溫度場的個數以及溫度梯度可根據需要設置。
溫度場的溫度可通過多種方式調節，例如，調整蓄熱式輻射管在水平方向和/或豎直方向上的個數;蓄熱式輻射管的層數;蓄熱式輻射管彼此之間的間距(豎直方向和/或水平方向);各蓄熱式輻射管本身的溫度;等等。
在本實用新型的一個實施例中，蓄熱式輻射管上設置有燃?xì)庹{(diào)節閥，用于調整通入蓄熱式輻射管的燃?xì)獾牧髁�，從而能夠精確控制蓄熱式輻射管的溫度。
蓄熱式輻射管
蓄熱式輻射管在管體的兩端分別具有燃燒器，在一端燃燒器燃燒產生的火焰在噴出時形成溫度梯度，即，從燃燒器向外溫度逐漸降低。類似的是，在另一端燃燒器燃燒產生的火焰在噴出時也形成溫度梯度。當兩端的燃燒器交替進行燃燒時，所形成的兩個溫度梯度疊加，使得溫度互補，導致整個蓄熱式輻射管整體的溫度均勻。例如，單根所述蓄熱式輻射管上的溫度差不大于30℃。
本實用新型的污泥快速熱解反應系統使用本實用新型的蓄熱式輻射管的布置方式，由于蓄熱式輻射管本身固有的屬性(如上所述，在蓄熱式輻射管兩端的燃燒器能夠快速交替燃燒，實現蓄熱式燃燒)，允許根據需要在反應器布置一個或多個不同的溫度場，實現溫度梯度并且確保每個溫度場具有均勻的溫度。
在本實用新型的一個實施方案中，各蓄熱式輻射管的溫度相同或不同，只要確保溫度場的溫度均勻即可。
在本實用新型的一個實施方案中，介于相鄰蓄熱式輻射管之間的間距可以相同或不同，只要確保溫度場的溫度均勻即可。例如，相鄰所述蓄熱式輻射管外壁間的水平距離和豎直距離分別獨立地為100～500mm，例如200～300mm，例如200mm，例如300mm。
在所述熱解區自上而下形成預熱段、快速熱解段和完全熱解段的實施例中，在預熱段中的各蓄熱式輻射管的溫度相同或不同，優選相同，只要確保預熱段的溫度均勻即可。
在所述熱解區自上而下形成預熱段、快速熱解段和完全熱解段的實施例中，在快速熱解段中的各蓄熱式輻射管的溫度相同或不同，優選相同，只要確保快速熱解段的溫度均勻即可。
在所述熱解區自上而下形成預熱段、快速熱解段和完全熱解段的實施例中，在完全熱解段中的各蓄熱式輻射管的溫度相同或不同，優選相同，只要確保完全熱解段的溫度均勻即可。
雖然并不限于理論，但據信，如果污泥在熱解區不能均勻受熱，局部溫度過高則導致熱解過程中局部污泥發生高溫裂解，使熱解產物中部分能產生物油的高分子物質直接生成了燃?xì)夂桶虢�，或者局部溫度過低則導致熱解過程中局部污泥熱解不充分，致使污泥中的揮發分不能釋放出來，從而降低了生物油產率。
在本實用新型中，當蓄熱式輻射管被布置成形成一個或多個溫度場時，由于溫度場各自的溫度是大致均勻的，因此，污泥在落入各溫度場時均勻受熱，發生反應的程度大體相同。由此，順而避免生物油產率下降。
熱解氣的快速導出
利用本實用新型的污泥快速熱解反應系統，能夠在污泥熱解之后實現熱解氣的快速導出。具體而言，在本實用新型的一個實施方案中，污泥快速熱解反應系統的反應器在熱解區的側壁和/或分散區的頂壁上設有一個或多個熱解氣出口。在熱解反應過程中，產生熱解氣，使得該反應器內部的壓力升高。產生的熱解氣在升高的壓力的驅使下快速從熱解氣出口導出。
在本實用新型的一個優選實施方案中，在反應器外部設有與熱解氣出口連通的抽氣裝置，有利于將熱解氣從該反應器中快速導出。
熱解過程中產生的熱解氣從反應器側部導出，而位于熱解氣出口處、反應器內側的熱解氣與上方落下來的物料接觸，把進入反應器側部的熱解氣中的細塵在所述物料重力作用下被攜帶下落，使得導出的熱解氣中含塵率低，從而冷卻后得到的生物油中含塵率低。
熱解氣出口是至少2個，例如2-100個，3-80個，5-70個，10-50，20-40，30-40個。更具體而言，熱解氣出口是8個、15個、22個或28個。本實用新型并不限于此。
熱解氣的快速冷卻
從熱解氣出口導出的熱解氣通過冷卻裝置被快速冷卻，由此將不可凝氣體與生物油分離。
布料
另外本實用新型通過使用布料器，可以使得污泥在熱解區中均勻分散，進而顯著提高裝置的運行穩定性。
污泥
通過設置的布料系統使小顆粒污泥分散的、均勻的進入熱解反應器，小顆粒污泥在均勻的溫度場中經換熱，每個污泥顆粒都受熱均勻，避免了污泥團聚造成升溫速率不均勻和降低進而導致油氣產率下降的問題。
效果
由于采用本實用新型的蓄熱式輻射管布置方式，污泥在熱解過程中在反應器內能夠被快速升溫。同時產生的熱解氣能夠被快速導出反應器并且被快速冷卻。由此減少了在熱解過程、導出過程和冷卻過程中可能發生的二次反應(該反應會降低生物油產率)，因此，所得的生物油產率被顯著提高。
同時較傳統的使用氣體熱載體或固體熱載體作為熱解熱源的熱解反應裝置相比，本實用新型的快速熱解的系統不需要設置預熱單元和載體分離單元，從而可以極大簡化快速熱解反應工藝流程，進而顯著降低裝置的故障率。
本實用新型通過采用特定的蓄熱式輻射管布置方式，可以在反應器中形成一個或多個溫度場并能夠確保每個溫度場的溫度均勻，同時允許反應器各個溫度場的溫度是可控的。由此，使污泥在反應器中能夠均勻受熱，實現快速烘干和更充分的熱解，進而提高了生物油產率，提高了污泥的快速熱解效率。
另外，根據本實用新型上述實施例的污泥快速熱解的系統還可以具有如下附加的技術特征：
在本實用新型的一些實施例中，所述烘干單元包括：熱煙爐，所述熱煙爐適于燃燒含碳物料，以便得到燃燒煙氣;烘干機，所述烘干機與所述熱煙爐相連，且適于采用所述燃燒煙氣對所述污泥進行第一干燥處理，以便得到第一污泥;烘干提升機，所述烘干提升機分別與所述烘干機和所述污泥入口相連，且適于采用熱煙氣對所述第一污泥進行第二干燥處理，并將所得到的干燥的污泥供給至所述快速熱解反應器中;輸送機，所述輸送機分別與所述半焦出口和所述熱煙爐相連，且適于將所述高溫半焦供給至所述熱煙爐;以及第一風機，所述第一風機分別與所述蓄熱式輻射管和所述烘干提升機相連，且適于將所述蓄熱式輻射管產生的高溫?zé)煔夤┙o至所述烘干提升管作為所述熱煙氣使用。由此，可以實現物料的循環利用，從而降低處理成本。
在本實用新型的一些實施例中，所述污泥快速熱解的系統進一步包括：油泵，所述油泵與所述噴淋塔相連，且適于將所述生物油的一部分返回至所述噴淋塔作為所述冷卻液使用;儲油罐，所述儲油罐與所述油泵相連，且適于儲存另一部分所述生物油;燃?xì)鈨?chǔ)罐，所述燃?xì)鈨?chǔ)罐與所述噴淋塔相連，且適于儲存所述燃?xì)?第二風機，所述第二風機分別與所述燃?xì)鈨?chǔ)罐和所述蓄熱式輻射管相連，且適于將所述燃?xì)獾囊徊糠止┙o至所述蓄熱式輻射管;以及第三風機，所述第三風機分別與所述燃?xì)鈨?chǔ)罐和所述布料氣入口相連，且適于將所述燃?xì)獾牧硪徊糠止┙o至所述布料氣入口作為布料氣使用。由此，不需要額外設置冷卻液補給裝置，從而顯著降低設備成本投入。
在本實用新型的一些實施例中，每層所述蓄熱式輻射管包括多個平行并且均勻分布的蓄熱式輻射管且每個所述蓄熱式輻射管與相鄰上下兩層蓄熱式輻射管中的每一個蓄熱式輻射管平行并且沿反應器本體高度方向錯開分布。由此，使得污泥物料進入反應器能夠均勻通過溫度場，從而進一步提高污泥的快速熱解效率。
在本實用新型的一些實施例中，所述反應器本體的高度為2～20m，所述蓄熱式輻射管的管徑為100～500mm，相鄰所述蓄熱式輻射管外壁間的水平距離和豎直距離分別獨立地為 100～500mm。由此，可以保障污泥熱解需要的停留時間，從而進一步提高污泥的快速熱解效率。
在本實用新型的一些實施例中，蓄熱式輻射管為蓄熱式燃?xì)廨椛涔�，即通過輻射管管體將燃燒燃?xì)猱a(chǎn)生的熱量以輻射的方式進行供熱。
在本實用新型的一些實施例中，所述蓄熱式輻射管上設置有燃?xì)庹{(diào)節閥，使用多層蓄熱式輻射管提供熱解過程所需的熱源，能夠調整通入蓄熱式輻射管的燃?xì)獾牧髁�，從而能夠精確控制熱解過程的溫度。
在本實用新型的一些實施例中，單根所述蓄熱式輻射管上的溫度差不大于30℃，所述熱解區自上而下形成預熱段、快速熱解段和完全熱解段，所述預熱段的蓄熱式輻射管溫度為550～900℃，所述快速熱解段的蓄熱式輻射管溫度為500～800℃，所述完全熱解段的蓄熱式輻射管溫度為500～800℃。由此，使得反應器同一區域溫度場非常均勻，并且實現反應器上中下區域溫度場靈活調整，從而進一步提高污泥的快速熱解效率。
在本實用新型的一些實施例中，多層蓄熱式輻射管的層數可以為4-30層。發明人發現，該種結構布置可以使得熱解區中溫度場分布均勻，從而可以顯著提高污泥的快速熱解效率，進而提高生物油的產率。
本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。
