申請日2015.09.25
公開(公告)日2016.02.10
IPC分類號C02F3/02; C02F3/30
摘要
本實用新型公開了一種微生物污水處理一體化設備，包括骨架式結構支撐架、浮體組件、風機設備、曝氣設備和陶瓷圓柱體微生物培養裝置;浮體組件設置于骨架式結構支撐架兩側上部;風機設備設置于骨架式結構支撐架上表面;曝氣設備設置于骨架式結構支撐架下部;陶瓷圓柱體微生物培養裝置設置于骨架式結構支撐架下部的曝氣設備的下方。本實用新型提供的陶瓷圓柱體微生物培養裝置采用納米陶瓷材料，具有多孔表面，有效加速了硝化系統的建立與再生，具有高滲透的毛細孔結構，便于水體快速涵蓋飽和，提供好氧和厭氧空間，活躍好氧細菌群和厭氧細菌群，有效控制亞硝酸鹽和硝酸鹽的累積。有效的清潔水質，穩定水體pH值，維持水體最佳的生態環境。

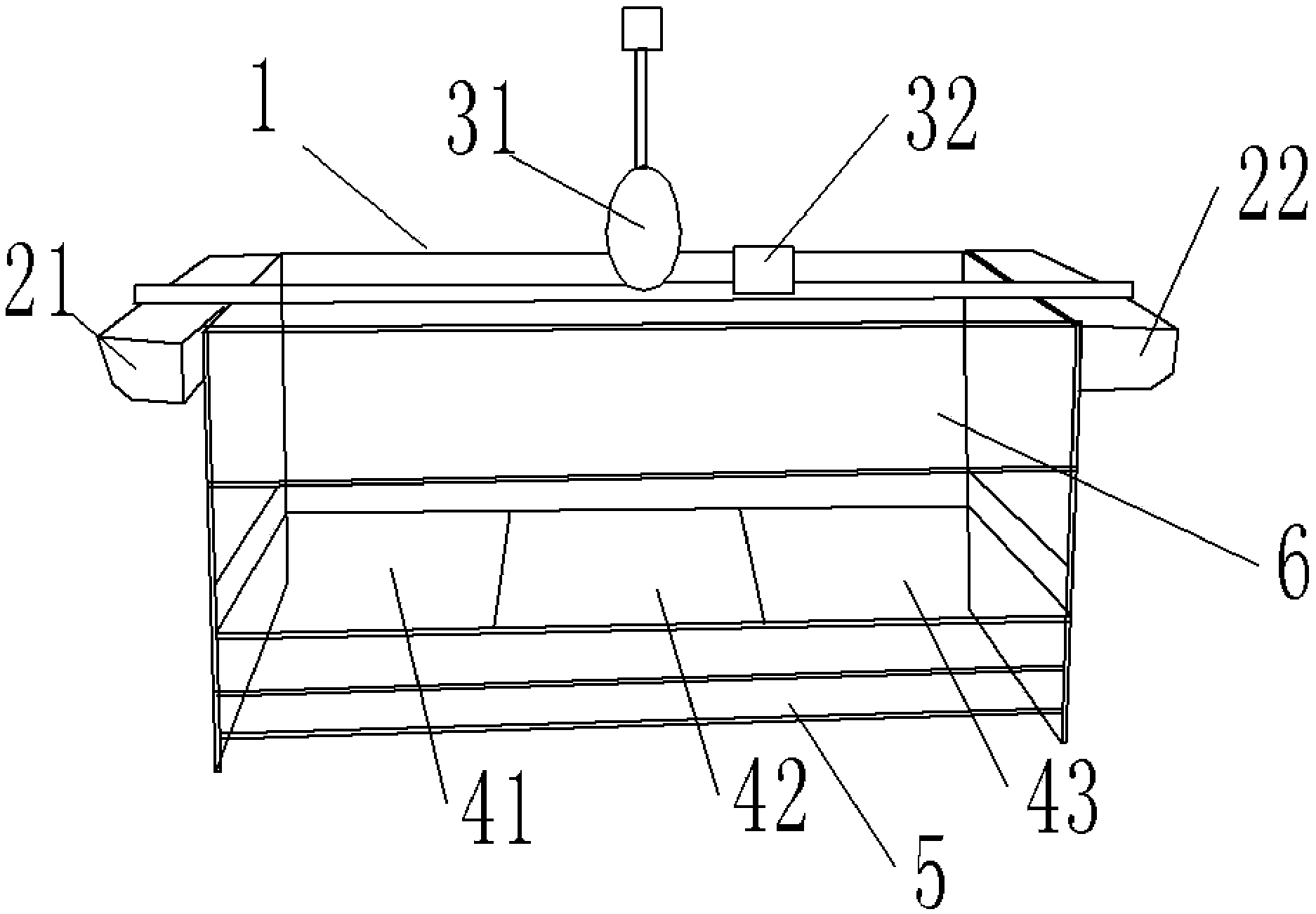

摘要附圖
權利要求書
1.微生物污水處理一體化設備，其特征在于：包括骨架式結構支撐架、浮體組件、風機設備、曝氣設備和陶瓷圓柱體微生物培養裝置;
所述浮體組件設置于骨架式結構支撐架兩側上部;
所述風機設備設置于骨架式結構支撐架上表面;
所述曝氣設備設置于骨架式結構支撐架下部;
所述陶瓷圓柱體微生物培養裝置設置于骨架式結構支撐架下部的曝氣設備的下方。
2.根據權利要求1所述的微生物污水處理一體化設備，其特征在于：所述骨架式結構支撐架上部四周設置有塑料墻，所述塑料墻設置于曝氣設備上方。
3.根據權利要求1所述的微生物污水處理一體化設備，其特征在于：所述陶瓷圓柱體微生物培養裝置為由經過高溫?zé)Y(jié)處理后的納米材料制作的多毛細孔表面陶瓷圓柱體。
4.根據權利要求1所述的微生物污水處理一體化設備，其特征在于：所述浮體組件包括對稱設置于骨架式結構支撐架兩側的第一浮子和第二浮子，所述第一浮子和第二浮子用于為骨架式結構支撐架提供浮力。
5.根據權利要求1所述的微生物污水處理一體化設備，其特征在于：所述風機設備包括對稱設置于骨架式結構支撐架上表面的第一風機和第二風機。
6.根據權利要求1所述的微生物污水處理一體化設備，其特征在于：所述曝氣設備包括設置于骨架式結構支撐架下部的第一曝氣網、第二曝氣網和第三曝氣網，所述第一曝氣網、第二曝氣網和第三曝氣網依次并排設置于骨架式結構支撐架下部。
7.根據權利要求1所述的微生物污水處理一體化設備，其特征在于：所述陶瓷圓柱體微生物培養裝置包括設置于骨架式結構支撐架下部的固定柱和套設于固定柱的遠紅外線納米細菌陶瓷環。
說明書
微生物污水處理一體化設備
技術領域
本實用新型涉及河道治理設備技術領域，尤其是涉及一種微生物污水處理一體化設備。
背景技術
河道污染是當今社會日益關注的環境污染問題之一;河道治理的影響因素很多也很復雜，治理周期長、難度大，嚴重影響了城市的環境質量及居民的健康生活，也成了國內外環保專家研究的重大課題。
目前，水體修復中常選用一種直接投加微生物菌種及機械曝氣相結合的方式去除水體污染物，對于輕度污染河道能夠得到有效治理。然而，對于中、重度污染的河道利用這一措施往往需不斷投加微生物，而且需加大曝氣量，這樣既增加了成本投入，而且極易受外界環境因子的影響，需要一種能在曝氣的基礎上培養微生物，而且不易受外界環境條件限制的一體化設備來達到較好的治理效果。
現有的微生物污水處理設備，因此有必要予以改進。
實用新型內容
針對上述現有技術存在的不足，本實用新型的目的是提供一種微生物污水處理一體化設備，它具有既能在曝氣的基礎上培養微生物又不易受外界環境條件限制的特點。
為了實現上述目的，本實用新型所采用的技術方案是：
本實用新型提供的微生物污水處理一體化設備，包括骨架式結構支撐架、浮體組件、風機設備、曝氣設備和陶瓷圓柱體微生物培養裝置;
所述浮體組件設置于骨架式結構支撐架兩側上部;
所述風機設備設置于骨架式結構支撐架上表面;
所述曝氣設備設置于骨架式結構支撐架下部;
所述陶瓷圓柱體微生物培養裝置設置于骨架式結構支撐架下部的曝氣設備的下方。
進一步，所述骨架式結構支撐架上部四周設置有塑料墻，所述塑料墻設置于曝氣設備上方。
進一步，所述陶瓷圓柱體微生物培養裝置為由經過高溫?zé)Y(jié)處理后的納米材料制作的多毛細孔表面陶瓷圓柱體。
進一步，所述浮體組件包括對稱設置于骨架式結構支撐架兩側的第一浮子和第二浮子，所述第一浮子和第二浮子用于為骨架式結構支撐架提供浮力。
進一步，所述風機設備包括對稱設置于骨架式結構支撐架上表面的第一風機和第二風機。
進一步，所述曝氣設備包括設置于骨架式結構支撐架下部的第一曝氣網、第二曝氣網和第三曝氣網，所述第一曝氣網、第二曝氣網和第三曝氣網依次并排設置于骨架式結構支撐架下部。
進一步，所述陶瓷圓柱體微生物培養裝置包括設置于骨架式結構支撐架下部的固定柱和套設于固定柱的遠紅外線納米細菌陶瓷環。
采用上述結構后，本實用新型和現有技術相比所具有的優點是：
本實用新型提供的設備主要應用領域為中、重度污染的城市內河、鄉鎮主要河道的水質治理和修復。本設備提供的陶瓷圓柱體微生物培養裝置采用納米陶瓷材料，富有多種天然元素，能長期補充水體內必需的礦物質和微量元素，提供生物最適宜的生存環境。該納米陶瓷材料經過高溫?zé)Y(jié)處理，具有多孔表面，其培菌比表面積是一般陶瓷濾材的百倍，有效加速了硝化系統的建立與再生，具有高滲透的毛細孔結構，便于水體快速涵蓋飽和，提供好氧和厭氧空間，活躍好氧細菌群和厭氧細菌群，有效控制亞硝酸鹽和硝酸鹽的累積。
本實用新型提供的設備采用骨架式結架支撐架，根據力學平衡特征來配置浮體組件和風機設備，使得設備的安裝精確定位，構成了完整的運行系統。浮體組件為設備在水體中的固定提供一定的浮力，保持設備的穩定性;風機設備和曝氣設備是微生物培養中增氧的一種措施，陶瓷圓柱比表面積較大，可為微生物的繁殖、生長提供條件，則在有效增加水中的氧溶量的同時，達到微生物最大化增殖的效果，并去除水中氨，亞硝酸鹽，硫化氫，重金屬等有害物質;更有效的清潔水質，穩定水體pH值，維持水體最佳的生態環境。
