申請日2015.09.25
公開(公告)日2016.03.16
IPC分類號C02F9/14
摘要
本發明公開了一種城市污水處理的自動控制系統及方法，包括第一檢測模塊、第二檢測模塊、第三檢測模塊、第四檢測模塊、加熱模塊、電磁閥，調壓模塊、濾材添加模塊、紫外滅菌模塊、時間計量模塊和PLC，所述第一檢測模塊用于檢測污水的溫度值;所述第二檢測模塊用于檢測污水的PH值;所述第三檢測模塊用于檢測污水中的得固體顆粒含量、重金屬含量、含碳量、含氮量和含磷量，所述第四檢測模塊用于檢測池內的壓強,將上述模塊的檢測值轉化為數字信號傳遞至PLC,所述PLC接收數字信號，并控制加熱模塊、濾材添加模塊、電磁閥、調壓模塊和紫外滅菌模塊執行其命令;本發明實現了城市污水處理的自動監控和自動化控制;大大提高了整個系統的效率。

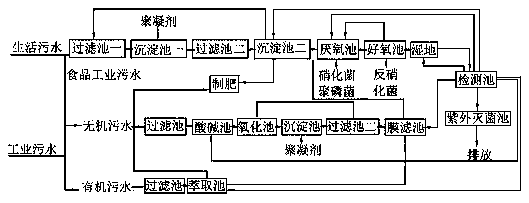

摘要附圖
權利要求書
1.一種城市污水處理的自動控制系統，其特征在于，它包括第一檢測模塊、第二檢測模塊、第三檢測模塊、第四檢測模塊、加熱模塊、調壓模塊、濾材添加模塊、電磁閥和PLC，所述電磁閥設于每個通道入口處，所述第一檢測模塊包括設于沉淀池一、無機沉淀池和膜濾池的溫度檢測儀，用于檢測污水的溫度值，并轉化為數字信號101傳遞至PLC;所述第二檢測模塊包括設于沉淀池二的PH檢測儀，用于檢測污水的PH值，并轉化為數字信號201傳遞至PLC;所述第三檢測模塊包括設于沉淀池二和無機過濾池二的顆粒檢測儀，好氧池的含氮量檢測儀和含磷量檢測儀，及檢測池的顆粒檢測儀、重金屬檢測儀、含碳量檢測儀、含氮量檢測儀和含磷量檢測儀，用于檢測污水中的顆粒含量CK、重金屬含量CZ、含碳量CC、含氮量CN和含磷量CP，并轉化為數字信號301、302、303、304和305傳遞至PLC;所述第四檢測模塊包括設于膜濾池的壓強檢測模塊，用于檢測池內的壓強,并轉化為數字信號401傳遞至PLC;
所述PLC分別與第一檢測模塊、第二檢測模塊、第三檢測模塊、第四檢測模塊、加熱模塊、調壓模塊、濾材添加模塊和電磁閥相連;用于接收數字信號101，當沉淀池一或無機沉淀池的溫度值小于25℃，或膜濾池的溫度值小于51℃時，向加熱模塊傳遞執行信號111;當沉淀池一或無機沉淀池的溫度值大于28℃，或膜濾池的溫度值小于55℃時，向加熱模塊傳遞執行信號112;接收數字信號201，當其PH值小于8或大于9時，向?yàn)V材添加模塊傳遞執行信號211或212;接收數字信號301、302、303、304和305，經判斷和計算后，向相應的電磁閥傳遞執行信號311、312……322;接收數字信號401，向調壓模塊傳遞執行信號401或402;
所述加熱模塊，接收?qǐng)?zhí)行信號111，將沉淀池一或無機沉淀池中的水加熱至25℃，或?qū)⒛V池中的水加熱至51℃;接收?qǐng)?zhí)行信號112，停止加熱;所述濾材添加模塊，接收?qǐng)?zhí)行信號211，則加入預定劑量的堿性濾材;接收?qǐng)?zhí)行信號212，則加入預定劑量的酸性濾材;所述相應電磁閥接收到相應的執行信號，則開啟其閥門;所述調壓模塊包括設于膜濾池進口處和出口處的調壓泵，用于接收?qǐng)?zhí)行信號401，將進口處壓強調整為0.32MPa，使液體經過50nm多通道無機陶瓷膜，接收?qǐng)?zhí)行信號402，將出口處壓強調整為0.10MPa。
2.如權利要求1所述的一種城市污水處理的自動控制系統,其特征在于，PLC向相應的電磁閥傳遞執行信號311、312……322具體過程如下：
沉淀池二中：PLC接收數字信號301，若CK≥0.2ppm，則向沉淀池二至過濾池一通道上的電磁閥傳遞執行信號311，若CK<0.2ppm，則向深沉池二至厭氧池通道上的電磁閥傳遞執行信號312;
無機過濾池二中：若CK≥3ppm時，向過濾池至氧化池通道的電磁閥傳遞執行信號313;若CK<3ppm時，向過濾池至膜濾池通道的電磁閥傳遞執行信號314;
好氧池中：若CN≥8ppm，CP≥0.3ppm，則向好氧池至厭氧池通道的電磁閥
傳遞執行信號314;若CN<8ppm，CP<0.3ppm時，則向好氧池至濕地通道的電磁閥傳遞執行信號315;
檢測池中：若CK>0.2ppm，向檢測池至沉淀池二通道傳遞執行信號316;若CZ>3ppm，向檢測池至酸堿池通道的電磁閥傳遞執行信號317;若3ppm>CZ>0.05ppm，向檢測池至膜濾池通道的電磁閥傳遞執行信號318;若CC>0.02ppm時，向檢測池至萃取池通道的電磁閥傳遞執行信號319;若0.02ppm>CC>0.003ppm時，向檢測池至膜濾池通道的電磁閥傳遞執行信號320;
若CN>8ppm或CP>0.3ppm，向檢測池至厭氧池通道的電磁閥傳遞執行信號320;若8ppm>CN>0.1ppm或0.3ppm>CP>0.1ppm，向檢測池至濕地通道的電磁閥傳遞執行信號321;若CK<0.2ppm，CZ<0.05ppm，CC>0.02ppm時，CN<0.1ppm，CP<0.1ppm時，向檢測池至濕地紫外滅菌池的電磁閥傳遞執行信號322。
3.如權利要求1或2所述的一種城市污水處理的自動控制系統,其特征在于，還包括：時間計量模塊，它包括設于生活污水路線中的沉淀池一和沉淀池二，設于食品工業污水路線的無機沉淀池、沉淀池二、氧化池、厭氧池、好氧池和濕地的時間計量?jī)x，用于設定污水靜置時間;當?shù)竭_(dá)預定靜置時間，發出提醒聲，提醒工作人員進步下一步操作。
4.如權利要求3所述的一種城市污水處理的自動控制系統,其特征在于，還包括：紫外滅菌模塊，它包括設于紫外滅菌池的紫外滅菌燈，其發射出的紫外線波長為200~275nm，發射劑量為13000~15000μW.s/cm2，每次照射40~60s。
5.一種如權利要求1至4之一所述的城市污水處理的自動控制系統的自動控制方法，其特征在于，它包括以下步驟：
步驟1：將生活污水、食品工業污水、工業無機污水和工業有機污水分開收集;
步驟2：生活污水流經和食品工業污水過濾池一的柵網，過濾大于5~8cm的顆粒，液體流至沉淀池一，所述第一檢測模塊檢測污水的溫度值，并分別轉化為數字信號101傳遞至PLC;所述PLC接收數字信號101，當沉淀池一的溫度值小于25℃時，向加熱模塊傳遞執行信號111;當沉淀池一的溫度值大于28℃時，向加熱模塊傳遞執行信號112;所述加熱模塊，接收?qǐng)?zhí)行信號111，將沉淀池一中的水加熱至25℃;接收?qǐng)?zhí)行信號112，停止加熱;接著加入濃度為25ppm的聚凝劑，在該處的時間計量模塊處設置靜置時間為2~3d，污水流至過濾池二的柵網，過濾大于0.3~0.8cm的顆粒，液體流至沉淀池二;
步驟3：所述第二檢測模塊檢測沉淀池二內污水的PH值，并轉化為數字信號201傳遞至PLC;所述PLC接收數字信號201，當其PH值小于8或大于9時，向?yàn)V材添加模塊傳遞執行信號211或212;所述濾材添加模塊，若接收?qǐng)?zhí)行信號211，則加入預定劑量的堿性濾材;若接收?qǐng)?zhí)行信號212，則加入預定劑量的酸性濾材;在該處的時間計量模塊處設置靜置時間為2~3d，將固體和液體分離開，固體送至制肥系統;
步驟4：所述第三檢測模塊檢測沉淀池二分離的液體中顆粒含量CK，并轉化為數字信號301傳遞至PLC，所述PLC接收數字信號301，若CK≥0.2ppm，則向沉淀池二至過濾池一通道上的電磁閥傳遞執行信號311，若CK<0.2ppm，則向深沉池二至厭氧池通道上的電磁閥傳遞執行信號312;相應的電磁閥接收?qǐng)?zhí)行信號并開啟其閥門;
步驟5：工業有機污水流經過有機濾池一的柵網，過濾大于5~8cm的顆粒，液體流至萃取池，萃取池內采用萃取劑分別為：石油醚，乙酸乙酯：石油醚=1:5，乙酸乙酯：石油醚=1:1，乙酸乙酯：石油醚=5:1，乙酸乙酯進行萃取，萃取池內的分離系統將有機層與水層分離開，對有機層的有機溶劑回收后，所得固體送至制肥系統;水層流至膜濾池;
步驟6：工業無機污水流經過無機濾池一的柵網，過濾大于5~8cm的顆粒，液體流至酸堿池，在酸堿池用Ca(OH)2將液體制為飽和溶液，流至氧化池，在氧化池內經過鐵氧體法，在n(Fe2+)/n(M2+)=15的條件下除掉重金屬離子后，液體流至無機沉淀池，加入濃度為25ppm的聚凝劑，在該處的時間計量模塊處設置靜置時間為2~3d，靜置2~3d后污水流至無機過濾池二的柵網，過濾大于0.05~0.08的顆粒;
步驟7：所述第三檢測模塊檢測無機過濾池二過濾后的液體中顆粒含量CK，若CK≥3ppm時，向過濾池至氧化池通道的電磁閥傳遞執行信號313;若CK<3ppm時，向過濾池至膜濾池通道的電磁閥傳遞執行信號314;相應的電磁閥接收?qǐng)?zhí)行信號并開啟其閥門;
步驟8：所述第四檢測模塊包括設于膜濾池的壓強檢測模塊，用于檢測池內的壓強P,并轉化為數字信號401傳遞至PLC;所述PLC接收數字信號401，向調壓模塊傳遞執行信號401或402;所述調壓模塊接收?qǐng)?zhí)行信號401，將進口處壓強調整為0.32MPa，同時，所述第一檢測模塊檢測污水的溫度值，并分別轉化為數字信號101傳遞至PLC;所述PLC接收數字信號101，當膜濾池的溫度值小于51℃時，向加熱模塊傳遞執行信號111;當膜濾池的溫度值大于55℃時，向加熱模塊傳遞執行信號112;所述加熱模塊，接收?qǐng)?zhí)行信號111，將沉淀池一中的水加熱至25℃;接收?qǐng)?zhí)行信號112，停止加熱，使液體經過50nm多通道無機陶瓷膜，接收?qǐng)?zhí)行信號402，將出口處壓強調整為0.10MPa，使液體流至厭氧池;
步驟9：污水在厭氧池中，在該處的時間計量模塊處設置靜置時間為3~5d，在硝化菌和聚磷菌的作用下，靜置3~5d，流至好氧池，在該處的時間計量模塊處設置靜置時間為3~4d，在反硝化菌的作用下，靜置3~4d，所述第三檢測模塊檢測經過好氧池處理的污水中含氮量CN和含磷量CP，并轉化為數字信號304和305傳遞至PLC;所述PLC接收數字信號304和305，若CN≥8ppm，CP≥0.3ppm，則向好氧池至厭氧池通道的電磁閥;傳遞執行信號314;若CN<8ppm，CP<0.3ppm時，則向好氧池至濕地通道的電磁閥傳遞執行信號315;相應的電磁閥接收?qǐng)?zhí)行信號并開啟其閥門;污水在濕地的作用下，處理10~15d，流至檢測池;
步驟10：所述第三檢測模塊檢測檢測池中污水的顆粒含量CK、重金屬含量CZ、含碳量CC、含氮量CN和含磷量CP，并轉化為數字信號301、302、303、304和305傳遞至PLC;所述PLC接收數字信號301、302……305，若CK>0.2ppm，向檢測池至沉淀池二通道傳遞執行信號316;若CZ>3ppm，向檢測池至酸堿池通道的電磁閥傳遞執行信號317;若3ppm>CZ>0.05ppm，向檢測池至膜濾池通道的電磁閥傳遞執行信號318;若CC>0.02ppm時，向檢測池至萃取池通道的電磁閥傳遞執行信號319;若0.02ppm>CC>0.003ppm時，向檢測池至膜濾池通道的電磁閥傳遞執行信號320;若CN>8ppm或CP>0.3ppm，向檢測池至厭氧池通道的電磁閥傳遞執行信號320;若8ppm>CN>0.1ppm或0.3ppm>CP>0.1ppm，向檢測池至濕地通道的電磁閥傳遞執行信號321;若CK<0.2ppm，CZ<0.05ppm，CC>0.02ppm時，CN<0.1ppm，CP<0.1ppm時，向檢測池至濕地紫外滅菌池的電磁閥傳遞執行信號322;相應的電磁閥接收?qǐng)?zhí)行信號并開啟其閥門;
步驟11：紫外滅菌池，每次經紫外滅菌燈照射40~60s后排放。
說明書
一種城市污水處理的自動控制系統及方法
技術領域
本發明涉及污水處理領域，特別是一種城市污水處理的自動控制系統及方法。
背景技術
近些年來，我國城市的經濟發展速度相對較快，城市中生產和生活而產生的污水?dāng)?shù)量也在逐漸的增多，與國外發達國家相比，我國城市污水處理率還不高，工藝還有待完善，管理還比較落后，平均每150萬人左右才擁有一座污水處理廠，并且還存在污水處理廠建設有效投資利用率及處理出水率達標低等諸多問題。我國污水處理設施相對于發達國家還十分落后。
現有技術中污水處理的工藝較為單一，主要采用兩段活性污泥法，即將污水管道、污水處理廠視為一個污水處理系統，包括:自吸式射流曝氣機、側向流坡形斜板沉淀池、無支架的污泥懸浮型生物填料。其具體實現方法為:A段高負荷,B段低負荷,A、B兩段分別回流,充分利用其內的微生物,使其充分發揮作用,創造良好的環境條件便于不同時期生長的優勢微生物種群的生長。然而這種處理方法對染效果穩定，但是成本較高，且去除率較低，BOD5去除率僅為90%、COD去除率僅為80%。
而且，現有的城市污水處理依賴于手動控制，成本較低，但容易出現控制失誤而導致處理不善的情況，現有的城市污水處理系統的檢測，大部分依賴于工作人員的判斷，精確度低，效率低。
發明內容
本發明的發明目的在于：針對上述存在的問題，提供一種具有高去除率，滿足各地城市需要，能夠高效地、高智能自動化的處理各類污水的一種城市污水處理自動控制系統及方法。
本發明采用的技術方案如下：
一種城市污水處理的自動控制系統，其特征在于，它包括第一檢測模塊、第二檢測模塊、第三檢測模塊、第四檢測模塊、加熱模塊、調壓模塊、濾材添加模塊、電磁閥和PLC，所述電磁閥設于每個通道入口處，所述第一檢測模塊包括設于沉淀池一、無機沉淀池和膜濾池的溫度檢測儀，用于檢測污水的溫度值，并分別轉化為數字信號101傳遞至PLC;所述第二檢測模塊包括設于沉淀池二的PH檢測儀，用于檢測污水的PH值，并轉化為數字信號201傳遞至PLC;所述第三檢測模塊包括設于沉淀池二和無機過濾池二的顆粒檢測儀，好氧池的含氮量檢測儀和含磷量檢測儀，及檢測池的顆粒檢測儀、重金屬檢測儀、含碳量檢測儀、含氮量檢測儀和含磷量檢測儀，用于檢測污水中的顆粒含量CK、重金屬含量CZ、含碳量CC、含氮量CN和含磷量CP，并轉化為數字信號301、302、303、304和305傳遞至PLC;所述第四檢測模塊包括設于膜濾池的壓強檢測模塊，用于檢測池內的壓強,并轉化為數字信號401傳遞至PLC;
所述PLC分別與第一檢測模塊、第二檢測模塊、第三檢測模塊、第四檢測模塊、加熱模塊、調壓模塊、濾材添加模塊和電磁閥相連;用于接收數字信號101，當沉淀池一或無機沉淀池的溫度值小于25℃，或膜濾池的溫度值小于51℃時，向加熱模塊傳遞執行信號111;當沉淀池一或無機沉淀池的溫度值大于28℃，或膜濾池的溫度值小于55℃時，向加熱模塊傳遞執行信號112;接收數字信號201，當其PH值小于8或大于9時，向?yàn)V材添加模塊傳遞執行信號211或212;接收數字信號301、302、303、304和305，經判斷和計算后，向相應的電磁閥傳遞執行信號311、312……322;接收數字信號401，向調壓模塊傳遞執行信號401或402;
所述加熱模塊，接收?qǐng)?zhí)行信號111，將沉淀池一或無機沉淀池中的水加熱至25℃，或?qū)⒛V池中的水加熱至51℃;接收?qǐng)?zhí)行信號112，停止加熱;所述濾材添加模塊，接收?qǐng)?zhí)行信號211，則加入預定劑量的堿性濾材;接收?qǐng)?zhí)行信號212，則加入預定劑量的酸性濾材;所述相應電磁閥接收到相應的執行信號，則開啟其閥門;所述調壓模塊包括設于膜濾池進口處和出口處的調壓泵，用于接收?qǐng)?zhí)行信號401，將進口處壓強調整為0.32MPa，使液體經過50nm多通道無機陶瓷膜，接收?qǐng)?zhí)行信號402，將出口處壓強調整為0.10MPa。
進一步地，PLC向相應的電磁閥傳遞執行信號311、312……322具體過程如下：
沉淀池二中：PLC接收數字信號301，若CK≥0.2ppm，則向沉淀池二至過濾池一通道上的電磁閥傳遞執行信號311，若CK<0.2ppm，則向深沉池二至厭氧池通道上的電磁閥傳遞執行信號312;
無機過濾池二中：若CK≥3ppm時，向過濾池至氧化池通道的電磁閥傳遞執行信號313;若CK<3ppm時，向過濾池至膜濾池通道的電磁閥傳遞執行信號314;
好氧池中：若CN≥8ppm，CP≥0.3ppm，則向好氧池至厭氧池通道的電磁閥傳遞執行信號314;若CN<8ppm，CP<0.3ppm時，則向好氧池至濕地通道的電磁閥傳遞執行信號315;
檢測池中：若CK>0.2ppm，向檢測池至沉淀池二通道傳遞執行信號316;若CZ>3ppm，向檢測池至酸堿池通道的電磁閥傳遞執行信號317;若3ppm>CZ>0.05ppm，向檢測池至膜濾池通道的電磁閥傳遞執行信號318;若CC>0.02ppm時，向檢測池至萃取池通道的電磁閥傳遞執行信號319;若0.02ppm>CC>0.003ppm時，向檢測池至膜濾池通道的電磁閥傳遞執行信號320;
若CN>8ppm或CP>0.3ppm，向檢測池至厭氧池通道的電磁閥傳遞執行信號320;若8ppm>CN>0.1ppm或0.3ppm>CP>0.1ppm，向檢測池至濕地通道的電磁閥傳遞執行信號321;若CK<0.2ppm，CZ<0.05ppm，CC>0.02ppm時，CN<0.1ppm，CP<0.1ppm時，向檢測池至濕地紫外滅菌池的電磁閥傳遞執行信號322。
進一步地，還包括：時間計量模塊，它包括設于生活污水路線中的沉淀池一和沉淀池二，設于食品工業污水路線的無機沉淀池、沉淀池二、氧化池、厭氧池、好氧池和濕地的的時間計量?jī)x，用于設定污水靜置時間;當?shù)竭_(dá)預定靜置時間，發出提醒聲，提醒工作人員進步下一步操作。
進一步地，還包括：紫外滅菌模塊，它包括設于紫外滅菌池的紫外滅菌燈，其發射出的紫外線波長為200~275nm，發射劑量為13000~15000μW.s/cm2，每次照射40~60s。
一種城市污水處理的自動控制系統的自動控制方法，它包括以下步驟：
步驟1：將生活污水、食品工業污水、工業無機污水和工業有機污水分開收集;
步驟2：生活污水流經和食品工業污水過濾池一的柵網，過濾大于5~8cm的顆粒，液體流至沉淀池一，所述第一檢測模塊檢測污水的溫度值，并分別轉化為數字信號101傳遞至PLC;所述PLC接收數字信號101，當沉淀池一的溫度值小于25℃時，向加熱模塊傳遞執行信號111;當沉淀池一的溫度值大于28℃時，向加熱模塊傳遞執行信號112;所述加熱模塊，接收?qǐng)?zhí)行信號111，將沉淀池一中的水加熱至25℃;接收?qǐng)?zhí)行信號112，停止加熱;接著加入濃度為25ppm的聚凝劑，在該處的時間計量模塊處設置靜置時間為2~3d，污水流至過濾池二的柵網，過濾大于0.3~0.8cm的顆粒，液體流至沉淀池二;
步驟3：所述第二檢測模塊檢測沉淀池二內污水的PH值，并轉化為數字信號201傳遞至PLC;所述PLC接收數字信號201，當其PH值小于8或大于9時，向?yàn)V材添加模塊傳遞執行信號211或212;所述濾材添加模塊，若接收?qǐng)?zhí)行信號211，則加入預定劑量的堿性濾材;若接收?qǐng)?zhí)行信號212，則加入預定劑量的酸性濾材;在該處的時間計量模塊處設置靜置時間為2~3d，將固體和液體分離開，固體送至制肥系統;
步驟4：所述第三檢測模塊檢測沉淀池二分離的液體中顆粒含量CK，并轉化為數字信號301傳遞至PLC，所述PLC接收數字信號301，若CK≥0.2ppm，則向沉淀池二至過濾池一通道上的電磁閥傳遞執行信號311，若CK<0.2ppm，則向深沉池二至厭氧池通道上的電磁閥傳遞執行信號312;相應的電磁閥接收?qǐng)?zhí)行信號并開啟其閥門;
步驟5：工業有機污水流經過有機濾池一的柵網，過濾大于5~8cm的顆粒，液體流至萃取池，萃取池內采用萃取劑分別為：石油醚，乙酸乙酯：石油醚=1:5，乙酸乙酯：石油醚=1:1，乙酸乙酯：石油醚=5:1，乙酸乙酯進行萃取，萃取池內的分離系統將有機層與水層分離開，對有機層的有機溶劑回收后，所得固體送至制肥系統;水層流至膜濾池;
步驟6：工業無機污水流經過無機濾池一的柵網，過濾大于5~8cm的顆粒，液體流至酸堿池，在酸堿池用Ca(OH)2將液體制為飽和溶液，流至氧化池，在氧化池內經過鐵氧體法，在n(Fe2+)/n(M2+)=15的條件下除掉重金屬離子后，液體流至無機沉淀池，加入濃度為25ppm的聚凝劑，在該處的時間計量模塊處設置靜置時間為2~3d，靜置2~3d后污水流至無機過濾池二的柵網，過濾大于0.05~0.08的顆粒;
步驟7：所述第三檢測模塊檢測無機過濾池二過濾后的液體中顆粒含量CK，若CK≥3ppm時，向過濾池至氧化池通道的電磁閥傳遞執行信號313;若CK<3ppm時，向過濾池至膜濾池通道的電磁閥傳遞執行信號314;相應的電磁閥接收?qǐng)?zhí)行信號并開啟其閥門;
步驟8：所述第四檢測模塊包括設于膜濾池的壓強檢測模塊，用于檢測池內的壓強P,并轉化為數字信號401傳遞至PLC;所述PLC接收數字信號401，向調壓模塊傳遞執行信號401或402;所述調壓模塊接收?qǐng)?zhí)行信號401，將進口處壓強調整為0.32MPa，同時，所述第一檢測模塊檢測污水的溫度值，并分別轉化為數字信號101傳遞至PLC;所述PLC接收數字信號101，當膜濾池的溫度值小于51℃時，向加熱模塊傳遞執行信號111;當膜濾池的溫度值大于55℃時，向加熱模塊傳遞執行信號112;所述加熱模塊，接收?qǐng)?zhí)行信號111，將沉淀池一中的水加熱至25℃;接收?qǐng)?zhí)行信號112，停止加熱，使液體經過50nm多通道無機陶瓷膜，接收?qǐng)?zhí)行信號402，將出口處壓強調整為0.10MPa，使液體流至厭氧池;
步驟9：污水在厭氧池中，在該處的時間計量模塊處設置靜置時間為3~5d，在硝化菌和聚磷菌的作用下，靜置3~5d，流至好氧池，在該處的時間計量模塊處設置靜置時間為3~4d，在反硝化菌的作用下，靜置3~4d，所述第三檢測模塊檢測經過好氧池處理的污水中含氮量CN和含磷量CP，并轉化為數字信號304和305傳遞至PLC;所述PLC接收數字信號304和305，若CN≥8ppm，CP≥0.3ppm，則向好氧池至厭氧池通道的電磁閥;傳遞執行信號314;若CN<8ppm，CP<0.3ppm時，則向好氧池至濕地通道的電磁閥傳遞執行信號315;相應的電磁閥接收?qǐng)?zhí)行信號并開啟其閥門;污水在濕地的作用下，處理10~15d，流至檢測池;
步驟10：所述第三檢測模塊檢測檢測池中污水的顆粒含量CK、重金屬含量CZ、含碳量CC、含氮量CN和含磷量CP，并轉化為數字信號301、302、303、304和305傳遞至PLC;所述PLC接收數字信號301、302……305，若CK>0.2ppm，向檢測池至沉淀池二通道傳遞執行信號316;若CZ>3ppm，向檢測池至酸堿池通道的電磁閥傳遞執行信號317;若3ppm>CZ>0.05ppm，向檢測池至膜濾池通道的電磁閥傳遞執行信號318;若CC>0.02ppm時，向檢測池至萃取池通道的電磁閥傳遞執行信號319;若0.02ppm>CC>0.003ppm時，向檢測池至膜濾池通道的電磁閥傳遞執行信號320;若CN>8ppm或CP>0.3ppm，向檢測池至厭氧池通道的電磁閥傳遞執行信號320;若8ppm>CN>0.1ppm或0.3ppm>CP>0.1ppm，向檢測池至濕地通道的電磁閥傳遞執行信號321;若CK<0.2ppm，CZ<0.05ppm，CC>0.02ppm時，CN<0.1ppm，CP<0.1ppm時，向檢測池至濕地紫外滅菌池的電磁閥傳遞執行信號322;相應的電磁閥接收?qǐng)?zhí)行信號并開啟其閥門;
步驟11：紫外滅菌池，每次經紫外滅菌燈照射40~60s后排放。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：
1、采用物理處理、化學處理和生物處理相結合的方式，有針對性的進行處理，環境友好，對周?chē)纳鷳B(tài)系統不會造成影響，同時結合處理的方法不僅能夠去除掉常規污染物，同時提高了各種污染物的去除率，杜絕了二次污染;
2、利用檢測儀器對相關參數進行測量，精度高，且可以實時測量，有利用對本系統進行有效的控制;
利用第一測量模塊、第二測量模塊、第三測量模塊和第四測量模塊，對池內的溫度、PH值、固體顆粒含量、重金屬含量、含碳量、含氮量和含磷量進行實時測量，測量精度高，實時測量以上參數，可以有效地實現對整個系統的控制;
3、提高了工作效率，操作更簡便;
新增了時間計量模塊，污水經相關處理后需靜置一段時間，工作人員只需在相應的時間計量?jī)x上設置靜置時間，時間一到，該時間計量?jī)x會發出提醒聲，提醒工作人員進行下一步操作，不用人員刻意去記住靜置時間，為工作人員省去了很多工作，且可以防止工作人員因遺忘、記錯而影響處理效果。
4、對城市污水的自動化處理，省去了大量的人力資源;
用PLC芯片做為控制芯片，接收各檢測模塊的數字信號，經過內部的判斷和計算，控制相應的執行模塊執行任務;整個過程自動化程度高。
