申請日2015.10.08

　　公開(公告)日2016.02.10

　　IPC分類號C02F9/14

　　摘要

　　一種生態地下污水收集凈化裝置，包括配水區、凈化區和集水區，三者都填埋于地下;配水區包括配水管和配水箱;凈化區依次分為一級凈化床、二級凈化床和三級凈化床，三者通過L型水管連接;配水箱通過配水管與一級凈化床連接;集水區包括集水箱和集水管;集水箱通過集水管與三級凈化床連接;一級凈化床、二級凈化床和三級凈化床三者之間存在高低落差，且與土壤接觸的部分都設置有防滲層。本實用新型提供的一種生態地下污水收集凈化裝置利用凈化床的物理截留，以及微生物等生物降解方式有效去除水體送的有機污染物、富營養化元素、懸浮顆粒等污染因素，提升水質以及水體的潔凈度和視覺美感。

　　權利要求書

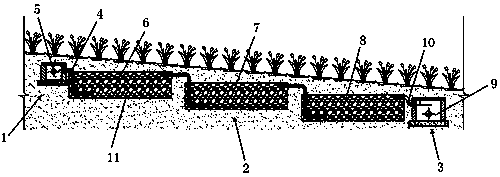

　　1.一種生態地下污水收集凈化裝置，其特征在于：包括配水區(1)、凈化區(2)和集水區(3)，三者都填埋于地下;所述配水區(1)包括配水管(4)和配水箱(5);所述凈化區(2)依次分為一級凈化床(6)、二級凈化床(7)和三級凈化床(8)，三者通過L型水管連接;所述配水箱(5)通過配水管(4)與一級凈化床(6)連接;所述集水區(3)包括集水箱(9)和集水管(10);所述集水箱(9)通過集水管(10)與三級凈化床(8)連接;所述一級凈化床(6)、二級凈化床(7)和三級凈化床(8)三者之間存在高低落差，且與土壤接觸的部分都設置有防滲層(11)。

　　2.根據權利要求1所述的一種生態地下污水收集凈化裝置，其特征在于：所述一級凈化床(6)內裝填有有機污染物降解填料;所述二級凈化床(7)內裝填有氮型污染物降解填料;所述三級凈化床內(8)裝填有磷型污染物降解填料。

　　說明書

　　一種生態地下污水收集凈化裝置

　　技術領域

　　本實用新型涉及生態環保凈化技術領域，具體涉及一種生態地下污水收集凈化裝置。

　　背景技術

　　隨著社會發展、工業進步，產生的生活廢水、工業廢水也越來越多，錯誤排放的現象屢見不鮮，這些廢水滲入到土地內，影響了土壤環境和地下水。時間長久后，土壤的去污能力和處理水能力就會之間喪失，導致整個地下土壤環境遭到破壞，打破了生態平衡。同時，土壤的環境破壞也會導致地面的綠化長勢不良。地下污水的存才既會破壞地下土壤生態環境，也會破壞地上植被綠化環境，應該及時治理地下污水，維持美好生態環境。

　　實用新型內容

　　為克服上有技術的缺陷，本實用新型的目的旨在提出一種穩定持久、與地面景觀協調的生態地下污水收集凈化裝置。

　　為實現上述目的，本實用新型采用如下之技術方案：

　　一種生態地下污水收集凈化裝置，其特征在于：包括配水區、凈化區和集水區，三者都填埋于地下;所述配水區包括配水管和配水箱;所述凈化區依次分為一級凈化床、二級凈化床和三級凈化床，三者通過L型水管連接;所述配水箱通過配水管與一級凈化床連接;所述集水區包括集水箱和集水管;所述集水箱通過集水管與三級凈化床連接;所述一級凈化床、二級凈化床和三級凈化床三者之間存在高低落差，且與土壤接觸的部分都設置有防滲層。

　　上述方案的解釋及進一步方案如下：

　　上述方案中，所述一級凈化床內裝填有有機污染物降解填料;所述二級凈化床內裝填有氮型污染物降解填料;所述三級凈化床內裝填有磷型污染物降解填料。

　　由于上述技術方案運用，本實用新型與現有技術相比具有下列優點：

　　本實用新型提供的一種生態地下污水收集凈化裝置利用凈化床的物理截留，以及微生物等生物降解方式有效去除水體送的有機污染物、富營養化元素、懸浮顆粒等污染因素，提升水質以及水體的潔凈度和視覺美感。
