申請日2015.10.08

　　公開(公告)日2016.03.02

　　IPC分類號C02F1/00

　　摘要

　　本實用新型是一種社區用地下式污水處理系統。包括有設置在社區地下的設備間、集水池和清渣操作間，集水池設置在清渣操作間的下方，設備間設置在集水池和清渣操作間的側邊，設備間和清渣操作間共享樓梯，設備間內裝設有能抽取集水池內污水的污水泵。本實用新型將設備間和清渣操作間的樓梯共享，且采用了安全、可靠、壽命長、便于維修的立式污水泵，且成功的解決了格柵井清渣的麻煩。本實用新型為地下式污水處理系統，僅在地面上留單跑樓梯間，故實際占地面積對社區影響較小，無異味兒和噪聲影響。本實用新型投資規模較小，結構簡單，緊湊，占地較少，安全可靠，便于后期巡視、清渣、檢修，適用于地勢平緩地區的中大型居住社區污水提升工程。

　　權利要求書

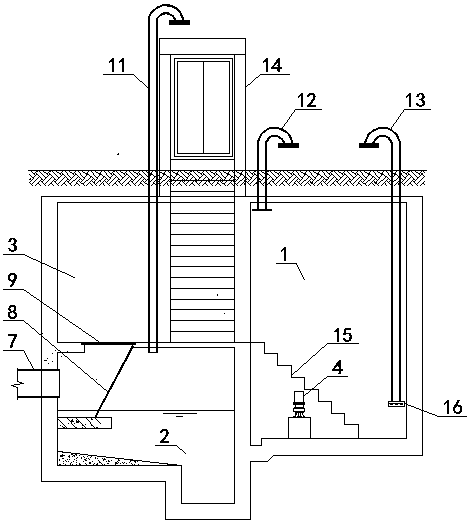

　　1.一種社區用地下式污水處理系統，其特征在于包括有設置在社區地下的設備間(1)、集水池(2)和清渣操作間(3)，集水池(2)設置在清渣操作間(3)的下方，設備間(1)設置在集水池(2)和清渣操作間(3)的側邊，設備間(1)和清渣操作間(3)共享樓梯(15)，設備間(1)內裝設有能抽取集水池(2)內污水的污水泵(4)。

　　2.根據權利要求1所述的社區用地下式污水處理系統，其特征在于上述設備間(1)的底部還設有集水坑(5)，集水坑(5)內裝設有潛水排污泵(6)。

　　3.根據權利要求1所述的社區用地下式污水處理系統，其特征在于上述集水池(2)的側壁上設有流入污水的進水管(7)。

　　4.根據權利要求1所述的社區用地下式污水處理系統，其特征在于上述集水池(2)內設有格柵井(8)，格柵井(8)的側壁上設有格柵，格柵井(8)的頂部設有格柵井蓋板(9)。

　　5.根據權利要求1所述的社區用地下式污水處理系統，其特征在于上述集水池(2)還設有檢修孔，檢修孔上設有密閉蓋板(10)。

　　6.根據權利要求1所述的社區用地下式污水處理系統，其特征在于上述集水池(2)還設有集水池通氣管(11)，集水池通氣管(11)的一端與集水池(2)相通，集水池通氣管(11)的一端引至集水池(2)的上方，與大氣相通。

　　7.根據權利要求1所述的社區用地下式污水處理系統，其特征在于上述設備間(1)設有進風管(12)。

　　8.根據權利要求1所述的社區用地下式污水處理系統，其特征在于上述設備間(1)設有強制排風管(13)，強制排風管(13)的底端置于設備間(1)的底部，且強制排風管(13)的底端與直流風機(16)風口相通，制排風管(13)的頂端與大氣相通。

　　9.根據權利要求1所述的社區用地下式污水處理系統，其特征在于上述污水泵(4)是立式污水泵;上述污水泵(4)的出水管上設有回流管，回流管引至吸水喇叭口處。

　　10.根據權利要求1所述的社區用地下式污水處理系統，其特征在于上述社區的地面上設有便于出入設備間(1)、集水池(2)和清渣操作間(3)的樓梯間(14)，樓梯(15)的上部通往樓梯間(14)，樓梯(15)的下部通往設備間(1)和清渣操作間(3)。

　　說明書

　　一種社區用地下式污水處理系統

　　技術領域

　　本實用新型是一種社區用地下式污水處理系統，屬于社區用地下式污水處理系統的創新技術。

　　背景技術

　　一般情況下污水處理系統分為干式污水處理系統和濕式污水處理系統兩類。干式污水處理系統有獨立設備間，便于檢修維護巡視。干式污水處理系統又分為合建式污水處理系統和分建式污水處理系統。合建式污水處理系統和分建式污水處理系統的區別在于集水池和設備間是否合建在一起。合建式污水處理系統多用于社區污水提升等小型工程，分建式污水處理系統往往適用于中大型的市政工程。傳統的合建式污水處理系統多為圓形便于沉井施工，缺點是設備間內機組布置比較困難，維護人員出入困難，污水管道中的殘渣清掏困難。濕式污水處理系統是通過設集水坑的形式，采用潛水泵提升污水。此類污水處理系統無清渣設施，不能后期日常維護，潛水泵的結構特征也導致其可靠性不足，長期運行會帶來各種后期使用的問題。

　　發明內容

　　本實用新型的目的在于考慮上述問題而提供一種結構簡單、緊湊，便于后期巡視、清渣、檢修的社區用地下式污水處理系統。本實用新型。

　　本實用新型的技術方案是：本實用新型的社區用地下式污水處理系統，包括有設置在社區地下的設備間、集水池和清渣操作間，集水池設置在清渣操作間的下方，設備間設置在集水池和清渣操作間的側邊，設備間和清渣操作間共享樓梯，設備間內裝設有能抽取集水池內污水的污水泵。

　　本實用新型與現有技術相比，本實用新型將設備間和清渣操作間的樓梯共享，且采用了安全、可靠、壽命長、便于維修的立式污水泵，且成功的解決了格柵井清渣的麻煩。本實用新型為地下式污水處理系統，僅在地面上留單跑樓梯間，故實際占地面積對社區影響較小，無異味兒和噪聲影響。本實用新型投資規模較小，結構簡單，緊湊，占地較少，安全可靠，便于后期巡視、清渣、檢修，適用于地勢平緩地區的中大型居住社區污水提升工程。本實用新型是一種方便使用的社區用地下式污水處理系統。
