申請日2015.08.31

　　公開(公告)日2015.11.11

　　IPC分類號B01D33/067; B01D33/06

　　摘要

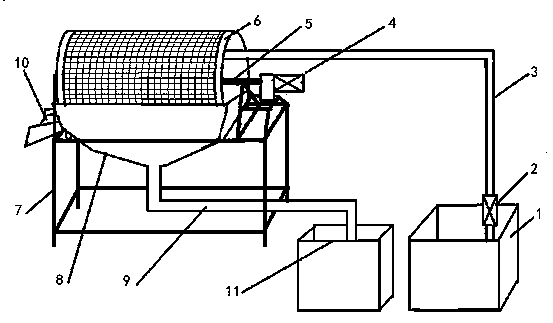

　　一種污水與廢渣分離裝置，其特點是由污水池、污水輸送泵、污水輸送管、電機及變速箱、微濾滾桶中心軸、微濾滾桶、微濾滾桶架、污水收集槽、污水回流管、廢渣排出口、污水處理池組成。微濾滾桶為直徑1.2米的圓桶，長5米，微濾滾桶外層由鋼條與細濾網組成;微濾滾桶中心軸與電機連接，電機及變速箱為微濾滾桶中心軸提供動力，帶動微濾滾桶旋轉。污水輸送泵與污水輸送管連接，將污水池內的污水輸送到微濾滾桶內，電機及變速箱帶動微濾滾桶中心軸旋轉，微濾滾桶也隨之旋轉對污水與廢渣進行分離;分離后的污水進入污水收集槽后，由污水回流管輸送到污水處理池;分離后的廢渣從廢渣排出口排出。

　　權利要求書

　　1.一種污水與廢渣分離裝置，其特征是由污水池、污水輸送泵、污水輸送管、電機及變速箱、微濾滾桶中心軸、微濾滾桶、微濾滾桶架、污水收集槽、污水回流管、廢渣排出口、污水處理池組成;微濾滾桶為直徑1.2米的圓桶，長5米，微濾滾桶外層由鋼條與細濾網組成;微濾滾桶中心軸與電機及變速箱連接，電機及變速箱為微濾滾桶中心軸提供動力，帶動微濾滾桶旋轉;污水輸送泵與污水輸送管連接，將污水池內的污水輸送到微濾滾桶內，電機及變速箱帶動微濾滾桶中心軸旋轉，微濾滾桶也隨之旋轉對污水與廢渣進行分離;分離后的污水進入污水收集槽后，由污水回流管輸送到污水處理池;分離后的廢渣從廢渣排出口排出。

　　說明書

　　一種污水與廢渣分離裝置

　　技術領域

　　本發明涉及一種污水與廢渣分離裝置。

　　背景技術

　　據申請人所知，經化漿機完成木漿的加工后，產生的污水需輸送到污水處理車間進行處理，以達到符合國家要求的污水排放標準。目前生產中，化漿機完成木漿加工后的污水中含有大量廢渣，這些含有大量廢渣的污水，通過地溝進入污水處理車間后，由于污水中廢渣過多，達標排放處理非常困難。此問題一直沒有好的解決方案。

　　發明內容

　　本發明的目的是，針對化漿機完成木漿加工后的污水中含有大量廢渣，這些含有大量廢渣的污水，通過地溝進入污水處理車間后，由于污水中廢渣過多，達標排放處理非常困難的問題，提出一種污水與廢渣分離裝置。

　　本發明的技術解決方案是：包括污水池、污水輸送泵、污水輸送管、電機及變速箱、微濾滾桶中心軸、微濾滾桶、微濾滾桶架、污水收集槽、污水回流管、廢渣排出口、污水處理池。微濾滾桶為直徑1.2米的圓桶，長5米，微濾滾桶外層由鋼條與細濾網組成;微濾滾桶中心軸與電機及變速箱連接，電機及變速箱為微濾滾桶中心軸提供動力，帶動微濾滾桶旋轉。污水輸送泵與污水輸送管連接，將污水池內的污水輸送到微濾滾桶內，電機及變速箱帶動微濾滾桶中心軸旋轉，微濾滾桶也隨之旋轉對污水與廢渣進行分離;分離后的污水進入污水收集槽后，由污水回流管輸送到污水處理池;分離后的廢渣從廢渣排出口排出。

　　本發明工作原理是：污水池內的污水輸送到微濾滾桶內，電機及變速箱帶動微濾滾桶中心軸旋轉，微濾滾桶也隨之旋轉對污水與廢渣進行分離;分離后的污水進入污水收集槽后，由污水回流管輸送到污水處理池進行達標排放處理;分離后的廢渣從廢渣排出口排出，經適當處理可作為鍋爐燃料和有機肥料，使廢渣等到利用。

　　本發明一種污水與廢渣分離裝置的有益效果是：裝置設計合理，可有效將污水中的廢渣與水進行分離，既使污水中的廢渣大量減少，有利于污水的達標排放處理，又可使廢渣得到利用。
