　　摘要

　　本發明公開了一種污水調節池的污泥清理裝置，包括可浮于污水調節池內的污水液面上漂浮載體，該漂浮載體上固定有污泥泵，該污泥泵的抽泥口連接有進泥管路，該進泥管路的下端設置于污水調節池的池底，所述污泥泵的出泥口連接有出泥管路，該出泥管路延伸至污水調節池的池邊，所述漂浮載體上設置有帶動漂浮載體在污水液面上移動的移動裝置。該污泥清理裝置可以根據需要清理污泥調節池中任一位置的污泥，清理非常方便，清理效率高，減少工人的勞動強度。

　　權利要求書

　　1.一種污水調節池的污泥清理裝置，其特征在于：包括可浮于污水 調節池內的污水液面上漂浮載體，該漂浮載體上固定有污泥泵，該污泥 泵的抽泥口連接有進泥管路，該進泥管路的下端設置于污水調節池的池 底，所述污泥泵的出泥口連接有出泥管路，該出泥管路延伸至污水調節 池的池邊，所述漂浮載體上設置有帶動漂浮載體在污水液面上移動的移 動裝置。

　　2.如權利要求1所述的一種污水調節池的污泥清理裝置，其特征在 于：所述移動裝置包括固定于漂浮載體上的左牽引繩和右牽引繩，所述 左牽引繩的一端固定于漂浮載體上，左牽引繩的另一端延伸至污水調節 池的池邊，右牽引繩的一端固定于漂浮載體上，右牽引繩的另一端延伸 至污水調節池的池邊。

　　3.如權利要求1所述的一種污水調節池的污泥清理裝置，其特征在 于：所述移動裝置包括固定于漂浮載體上的支座，該支座上轉動安裝有 轉動架，該轉動架上轉動安裝有置于污水液面以下的推動葉片，該轉動 架上固定有葉片驅動裝置，所述支座上安裝有偏擺角度驅動裝置，該偏 擺角度驅動裝置與轉動架傳動連接。

　　4.如權利要求3所述的一種污水調節池的污泥清理裝置，其特征在 于：偏擺角度驅動裝置包括一個伺服電機，所述轉動架通過一個中心軸 轉動安裝于支座上，所述伺服電機的輸出軸上設置有主動小齒輪，所述 中心軸上固定有與主動小齒輪配合的從動大齒輪。

　　5.如權利要求4所述的一種污水調節池的污泥清理裝置，其特征在 于：所述漂浮載體上固定有控制裝置，該控制裝置包括防護罩和設置于 防護罩內的控制芯片，該控制芯片包括啟停開關、偏擺角度控制開關以 及無線接收模塊，所述啟停開關與葉片驅動裝置電聯接，所述偏擺角度 控制開關與伺服電機連接，所述無線接收模塊與遙控器之間通過無線信 號連接。

　　6.如權利要求5所述的一種污水調節池的污泥清理裝置，其特征在 于：所述污泥清理裝置還包括輔助小車，污泥調節池的池邊上設置有軌 道，所述輔助小車滑動約束于軌道上，所述輔助小車上設置有方便出泥 管路左右貫穿的導向套，該導向套上設置有管路固定裝置。

　　7.如權利要求6所述的一種污水調節池的污泥清理裝置，其特征在 于：所述管路固定裝置為固定夾箍，該固定夾箍安裝于導向套上。

　　8.如權利要求7所述的一種污水調節池的污泥清理裝置，其特征在 于：所述漂浮載體包括一個圓環狀的氣囊，該氣囊的上端面設置有若干 個固定螺栓，所述氣囊的上端面上設置有固定板，該固定板上設置有與 該固定螺栓配合的通孔，所述固定板通過螺母固定在氣囊上，所述污泥 泵固定于固定板上。

　　9.如權利要求8所述的一種污水調節池的污泥清理裝置，其特征在 于：所述固定板包括一個下凹的凹槽，所述污泥泵通過緊固件固定于凹 槽內。

　　10.如權利要求7所述的一種污水調節池的污泥清理裝置，其特征在 于：所述漂浮載體包括一個圓環狀的氣囊，所述污泥泵通過鋼絲繩吊掛 在氣囊的下方。

　　說明書

　　一種污水調節池的污泥清理裝置

　　技術領域

　　本發明涉及一種污泥清理裝置，特別是指一種污水調節池的污泥清 理裝置。

　　背景技術

　　排污單位派來的廢水需要先經過污水調節池進行調節才能進入污 水處理設備中進行處理，污水調節池的作用是對水量和水質的調節，調 節污水pH值、水溫，有預曝氣作用，還可考慮兼有沉淀、混合、加藥、 中和和預酸化等功能。正是由于污水調節池的這些作用，污水調節池的 池底就會沉淀大量的污泥，這些污泥都是需要及時清理才能保證污水調 節池的正常使用。而目前的清理方式非常簡單，就是利用污泥泵作為動 力，將進泥管路放置在污水調節池的池底進行抽泥作業。然這種結構只 能抽取進泥管路周圍的污泥，需要頻繁移動污泥泵，最重要的是只能清 理調節池的四周的污泥，對于中心的污泥則無法清理。

　　發明內容

　　本發明所要解決的技術問題是：提供一種污水調節池的污泥清理裝 置，該污泥清理裝置可以根據需要清理污泥調節池中任一位置的污泥， 清理非常方便，清理效率高，減少工人的勞動強度。

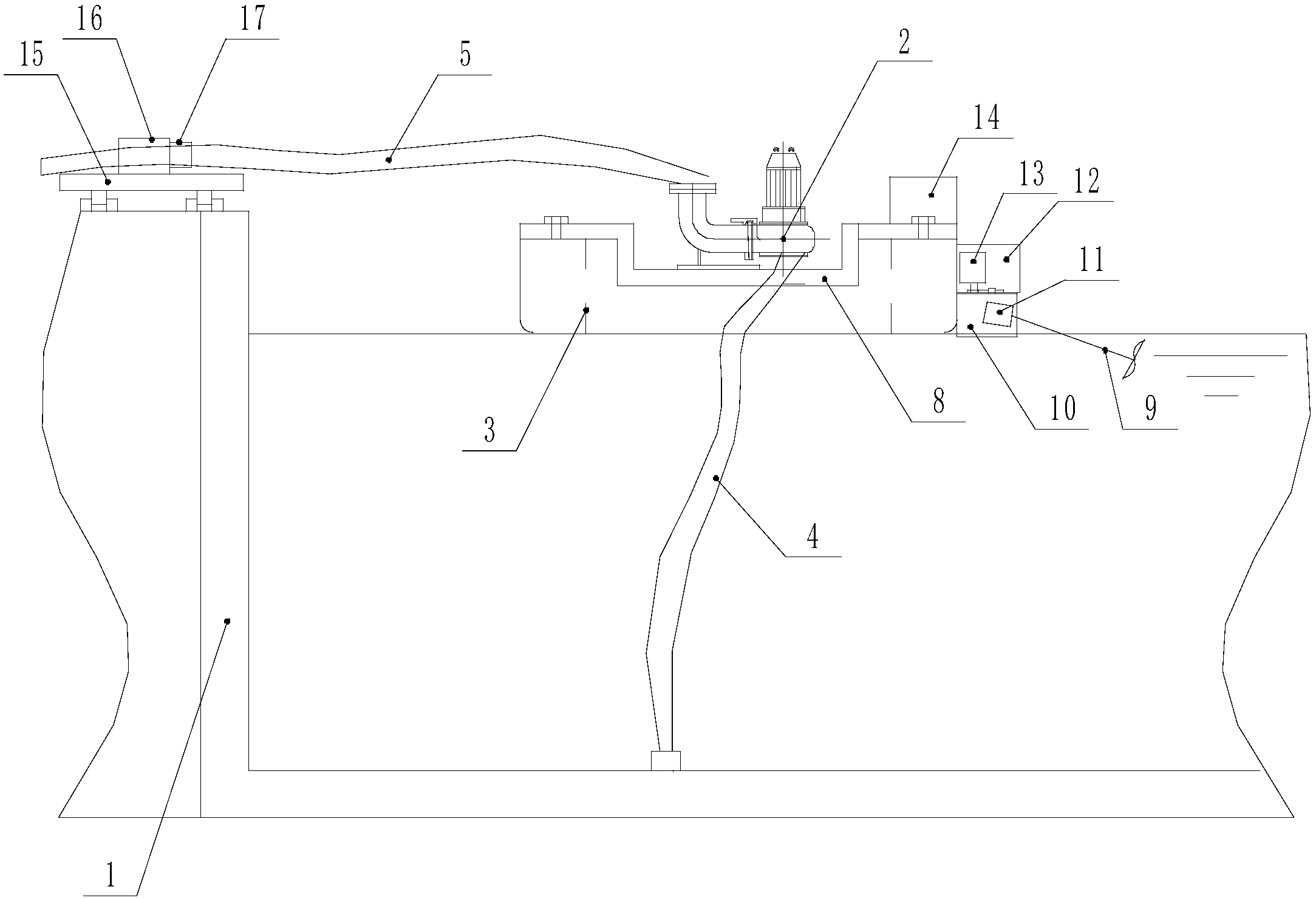

　　為解決上述技術問題，本發明的技術方案是：一種污水調節池的污 泥清理裝置，包括可浮于污水調節池內的污水液面上漂浮載體，該漂浮 載體上固定有污泥泵，該污泥泵的抽泥口連接有進泥管路，該進泥管路 的下端設置于污水調節池的池底，所述污泥泵的出泥口連接有出泥管 路，該出泥管路延伸至污水調節池的池邊，所述漂浮載體上設置有帶動 漂浮載體在污水液面上移動的移動裝置。

　　作為一種優選的方案，所述移動裝置包括固定于漂浮載體上的左牽 引繩和右牽引繩，所述左牽引繩的一端固定于漂浮載體上，左牽引繩的 另一端延伸至污水調節池的池邊，右牽引繩的一端固定于漂浮載體上， 右牽引繩的另一端延伸至污水調節池的池邊。

　　作為一種優選的方案，所述移動裝置包括固定于漂浮載體上的支 座，該支座上轉動安裝有轉動架，該轉動架上轉動安裝有置于污水液面 以下的推動葉片，該轉動架上固定有葉片驅動裝置，所述支座上安裝有 偏擺角度驅動裝置，該偏擺角度驅動裝置與轉動架傳動連接。

　　作為一種優選的方案，偏擺角度驅動裝置包括一個伺服電機，所述 轉動架通過一個中心軸轉動安裝于支座上，所述伺服電機的輸出軸上設 置有主動小齒輪，所述中心軸上固定有與主動小齒輪配合的從動大齒 輪。

　　作為一種優選的方案，所述漂浮載體上固定有控制裝置，該控制裝 置包括防護罩和設置于防護罩內的控制芯片，該控制芯片包括啟停開 關、偏擺角度控制開關以及無線接收模塊，所述啟停開關與葉片驅動裝 置電聯接，所述偏擺角度控制開關與伺服電機連接，所述無線接收模塊 與遙控器之間通過無線信號連接。

　　作為一種優選的方案，所述污泥清理裝置還包括輔助小車，污泥調 節池的池邊上設置有軌道，所述輔助小車滑動約束于軌道上，所述輔助 小車上設置有方便出泥管路左右貫穿的導向套，該導向套上設置有管路 固定裝置。

　　作為一種優選的方案，所述管路固定裝置為固定夾箍，該固定夾箍 安裝于導向套上。

　　作為一種優選的方案，所述漂浮載體包括一個圓環狀的氣囊，該氣 囊的上端面設置有若干個固定螺栓，所述氣囊的上端面上設置有固定 板，該固定板上設置有與該固定螺栓配合的通孔，所述固定板通過螺母 固定在氣囊上，所述污泥泵固定于固定板上。

　　作為一種優選的方案，所述固定板包括一個下凹的凹槽，所述污泥 泵通過緊固件固定于凹槽內。

　　作為一種優選的方案，所述漂浮載體包括一個圓環狀的氣囊，所述 污泥泵通過鋼絲繩吊掛在氣囊的下方。

　　采用了上述技術方案后，本發明的效果是：由于一種污水調節池的 污泥清理裝置，包括可浮于污水調節池內的污水液面上漂浮載體，該漂 浮載體上固定有污泥泵，該污泥泵的抽泥口連接有進泥管路，該進泥管 路的下端設置于污水調節池的池底，所述污泥泵的出泥口連接有出泥管 路，該出泥管路延伸至污水調節池的池邊，所述漂浮載體上設置有帶動 漂浮載體在污水液面上移動的移動裝置，該污泥清理裝置利用漂浮載體 帶動污泥泵在污水調節池的任意位置移動，這樣極大的提高了污泥清理 的范圍，提高了污泥清理的效果。

　　又由于所述移動裝置包括固定于漂浮載體上的支座，該支座上轉動 安裝有轉動架，該轉動架上轉動安裝有置于污水液面以下的推動葉片， 該轉動架上固定有葉片驅動裝置，所述支座上安裝有偏擺角度驅動裝 置，該偏擺角度驅動裝置與轉動架傳動連接，因此，該移動裝置利用推 動葉片可以驅動漂浮載體移動，利用偏擺角度驅動裝置來驅動轉動架偏 擺控制驅動方向。

　　又由于所述漂浮載體上固定有控制裝置，該控制裝置包括防護罩和 設置于防護罩內的控制芯片，該控制芯片包括啟停開關、偏擺角度控制 開關以及無線接收模塊，所述啟停開關與葉片驅動裝置電聯接，所述偏 擺角度控制開關與伺服電機連接，所述無線接收模塊與遙控器之間通過 無線信號連接，這樣利用遙控器可控制漂浮載體移動到任意位置，實現 無線控制。

　　又由于所述污泥清理裝置還包括輔助小車，污泥調節池的池邊上設 置有軌道，所述輔助小車滑動約束于軌道上，所述輔助小車上設置有方 便出泥管路左右貫穿的導向套，該導向套上設置有管路固定裝置，這樣 利用輔助小車可以拉動出泥管路隨動，避免出泥管路在池邊拖動摩擦。
