申請日2015.08.31

　　公開(公告)日2016.01.13

　　IPC分類號B01D36/04

　　摘要

　　本實用新型公開了一種雙循環廢水過濾箱，包括箱體，所述箱體的中部設有隔層，所述隔層的一側設有循環口，所述箱體的一側上端設有進水口與出渣閥門，所述隔層的上方從左到右依次設有沉淀室、第一過濾室、第二過濾室和第三過濾室，所述沉淀室的底部設有斜板，所述沉淀室的右側設有第一擋板與第二擋板，所述第一擋板焊接在隔層的上表面，所述第二擋板焊接在箱體的上端內表面。本實用新型通過兩塊擋板可以成功分離出污水中的漂浮物和沉淀物，實現了有效的過濾處理，各個過濾室的排污閥門可以隨時清理排污，方便快捷，斜板的傾斜設計有利于廢渣的排出，該裝置將過濾箱分成上下兩層，通過循環層層過濾，實現廢水的分離處理。

　　權利要求書

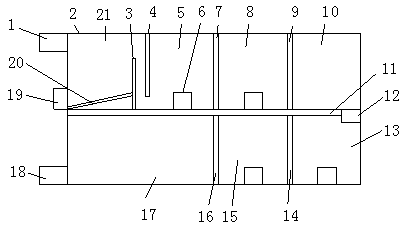

　　1.一種雙循環廢水過濾箱，包括箱體(2)，其特征在于：所述箱體(2)的中部設有隔層(11)，所述隔層(11)的一側設有循環口(12)，所述箱體(2)的一側上端設有進水口(1)與出渣閥門(19)，所述隔層(11)的上方從左到右依次設有沉淀室(21)、第一過濾室(5)、第二過濾室(8)和第三過濾室(10)，所述沉淀室(21)的底部設有斜板(20)，所述沉淀室(21)的右側設有第一擋板(3)與第二擋板(4)，所述第一擋板(3)焊接在隔層(11)的上表面，所述第二擋板(4)焊接在箱體(2)的上端內表面，所述第一過濾室(5)的右側設有第一過濾層(7)，所述第二過濾室(8)的右側設有第二過濾層(9);

　　所述隔層(11)的下方從左到右依次設有儲水室(17)、第五過濾室(15)和第四過濾室(13)，所述儲水室(17)的右側設有第四過濾層(16)，所述第五過濾室(15)的右側設有第三過濾層(14)，所述儲水室(17)的左側下方設有出水口(18)，所述第一過濾室(5)、第二過濾室(8)、第四過濾室(13)與第五過濾室(15)的底部均設有排污閥門(6)。

　　2.根據權利要求1所述的一種雙循環廢水過濾箱，其特征在于：所述第一過濾層(5)和第二過濾層(8)均為不銹鋼過濾網，且第二過濾層(8)的目數比第一過濾層(5)的目數大。

　　3.根據權利要求1所述的一種雙循環廢水過濾箱，其特征在于：所述箱體(2)的底部設有固定裝置，所述固定裝置為固定柱。

　　4.根據權利要求1所述的一種雙循環廢水過濾箱，其特征在于：所述隔層(11)的厚度為十至二十厘米。

　　說明書

　　一種雙循環廢水過濾箱

　　技術領域

　　本實用新型涉及過濾裝置技術領域，具體為一種雙循環廢水過濾箱。

　　背景技術

　　水資源是人類生產生活的最關鍵資源，水是人類及一切生物賴以生存的必不可少的重要物質，是工農業生產、經濟發展和環境改善不可替代的極為寶貴的自然資源，隨著城市化和經濟社會發展，土地被大量占用，非農業灌溉用水需求在急劇增加，農業與工業、農村與城市、生產與生活、生產與生態等諸多用水矛盾進一步加劇。隨著我國人口的增加，經濟的發展和城市化進程的加快，我國水資源形勢將更為嚴峻，水資源的合理利用成為節約用水的關鍵，而在學校、醫院等具有大型公共用水間的建筑物內，每天大量的廢水卻直接排進地下的污水排泄系統，如果能夠?qū)⑦@些水進行過濾處理后再進行回收利用將會節約大量的凈水。

　　現有的廢水過濾箱一般只能單一過濾，較難過濾廢水中的漂浮物和沉淀物，且很少有多層過濾，排污裝置也較為繁瑣，為此我們設計了一種雙循環廢水過濾箱，用來解決上述問題。

　　實用新型內容

　　本實用新型的目的在于提供一種雙循環廢水過濾箱，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種雙循環廢水過濾箱，包括箱體，所述箱體的中部設有隔層，所述隔層的一側設有循環口，所述箱體的一側上端設有進水口與出渣閥門，所述隔層的上方從左到右依次設有沉淀室、第一過濾室、第二過濾室和第三過濾室，所述沉淀室的底部設有斜板，所述沉淀室的右側設有第一擋板與第二擋板，所述第一擋板焊接在隔層的上表面，所述第二擋板焊接在箱體的上端內表面，所述第一過濾室的右側設有第一過濾層，所述第二過濾室的右側設有第二過濾層。

　　所述隔層的下方從左到右依次設有儲水室、第五過濾室和第四過濾室，所述儲水室的右側設有第四過濾層，所述第五過濾室的右側設有第三過濾層，所述儲水室的左側下方設有出水口，所述第一過濾室、第二過濾室、第四過濾室與第五過濾室的底部均設有排污閥門。

　　優選的，所述第一過濾層和第二過濾層均為不銹鋼過濾網，且第二過濾層的目數比第一過濾層的目數大。

　　優選的，所述箱體的底部設有固定裝置，所述固定裝置為固定柱。

　　優選的，所述隔層的厚度為十至二十厘米。

　　與現有技術相比，本實用新型的有益效果是：本實用新型通過兩塊擋板可以成功分離出污水中的漂浮物和沉淀物，實現了有效的過濾處理，各個過濾室的排污閥門可以隨時清理排污，方便快捷，斜板的傾斜設計有利于廢渣的排出，該裝置將過濾箱分成上下兩層，通過循環層層過濾，實現廢水的分離處理。
