申請日2015.08.31
公開(公告)日2016.01.06
IPC分類號C02F9/14
摘要
一種高濃度垃圾滲濾液處理及檢測控制系統，涉及生活垃圾滲濾液處理排放檢測控制系統的設計技術領域。本實用新型包括除渣預處理裝置、調節池、UASB厭氧反應裝置、垃圾坑、MBR處理系統、第一水質檢測控制系統、污泥處理系統、納濾系統、NF濃液混凝裝置、反滲透RO系統、回噴系統、第二水質檢測控制系統。本實用新型對處理實現了分段處理，簡化了以往的處理，也更充分利用了雙膜的優點，脫水后的污泥可進行后續利用，實現了對資源的充分利用。
權利要求書
1.一種高濃度垃圾滲濾液處理及檢測控制系統，其特征在于：包括除渣預處理裝置、調節池、UASB厭氧反應裝置、垃圾坑、MBR處理系統、第一水質檢測控制系統、污泥處理系統、納濾系統、NF濃液混凝裝置、反滲透RO系統、回噴系統、第二水質檢測控制系統;
所述除渣預處理裝置的輸出端通過管道與調節池的輸入端連接，所述調節池的輸出端通過管道與UASB厭氧反應裝置的輸入端連接，所述UASB厭氧反應裝置的輸出端分別通過管道與MBR處理系統的輸入端、垃圾坑和污泥處理系統連接;
所述MBR處理系統的輸出端分別通過管道與納濾系統的輸入端和污泥處理系統連接，在MBR處理系統與納濾系統之間的管道上連接第一回流管路，所述第一回流管路經第一水質檢測控制系統與UASB厭氧反應裝置的輸入端連接;
所述納濾系統的輸出端通過管道與反滲透RO系統的輸入端連接;所述反滲透RO系統的濃液輸出端通過管道與回噴系統的輸入端連接;所述納濾系統的濃液輸出端通過管道與NF濃液混凝裝置連接，所述NF混凝裝置的輸出端通過管道與回噴系統的輸入端連接;在所述反滲透RO系統上連接第二回流管路，所述第二回流管路經第二水質檢測控制系統與納濾系統的輸入端連接。
2.根據權利要求1所述的一種高濃度垃圾滲濾液處理及檢測控制系統，其特征在于：在所述除渣預處理裝置與調節池之間設置沉淀裝置。
3.根據權利要求1或2所述的一種高濃度垃圾滲濾液處理及檢測控制系統，其特征在于：在所述調節池與沉淀裝置之間設置全自動回轉格柵。
4.根據權利要求1所述的一種高濃度垃圾滲濾液處理及檢測控制系統，其特征在于：在所述除渣預處理裝置與調節池之間的管道上設有電磁流量計。
說明書
一種高濃度垃圾滲濾液處理及檢測控制系統
技術領域
本實用新型涉及生活垃圾滲濾液處理排放檢測控制系統的設計技術領域。
背景技術
生活垃圾行業中，生活垃圾滲濾液產水量占一定比重。垃圾滲濾液水質污染物成份復雜多變、水質變化大;有機污染物濃度高(COD濃度高);氨氮濃度高;重金屬離子與鹽份含量高;pH值較低;水量波動較大等;其處理具有相當?shù)碾y度。若處理不當，對環境造成嚴重的污染。
我國現在滲濾排放按《生活垃圾填埋場污染控制標準》(GB16889-2008)表2標準要求和《污水排入城鎮下水道水質標準》(CJ343-2010)要求排入市政污水管網。實際反滲透膜出水可達到《城市污水再生利用工業用水水質要求》(GB/T19923-2005)水質標準，用于循環冷卻水補充水。如今，隨著我國垃圾處理的發展。垃圾處理即將步入環境友好的生態型階段。因此，我國垃圾滲濾液排放標準會日益嚴格，國家對水質排放的控制力度也會不斷加大。
實用新型內容
本實用新型目的在于針對以上問題，提供一種實用性強、使用更簡單的，維修更方便的高濃度垃圾滲濾液處理及檢測控制系統。

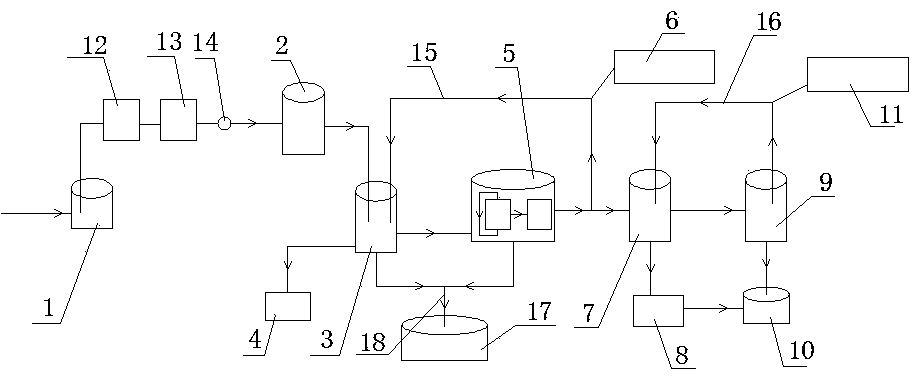

本實用新型包括除渣預處理裝置、調節池、UASB厭氧反應裝置、垃圾坑、MBR處理系統、第一水質檢測控制系統、污泥處理系統、納濾系統、NF濃液混凝裝置、反滲透RO系統、回噴系統、第二水質檢測控制系統;
所述除渣預處理裝置的輸出端通過管道與調節池的輸入端連接，所述調節池的輸出端通過管道與UASB厭氧反應裝置的輸入端連接，所述UASB厭氧反應裝置的輸出端分別通過管道與MBR處理系統的輸入端、垃圾坑和污泥處理系統連接;
所述MBR處理系統的輸出端分別通過管道與納濾系統的輸入端和污泥處理系統連接，在MBR處理系統與納濾系統之間的管道上連接第一回流管路，所述第一回流管路經第一水質檢測控制系統與UASB厭氧反應裝置的輸入端連接;
所述納濾系統的輸出端通過管道與反滲透RO系統的輸入端連接;所述反滲透RO系統的濃液輸出端通過管道與回噴系統的輸入端連接;所述納濾系統的濃液輸出端通過管道與NF濃液混凝裝置連接，所述NF混凝裝置的輸出端通過管道與回噴系統的輸入端連接;在所述反滲透RO系統上連接第二回流管路，所述第二回流管路經第二水質檢測控制系統與納濾系統的輸入端連接。
本實用新型在使用時，垃圾滲濾液通過儲存坑中的提升泵提升至調節池，調節池滲濾液首先泵入UASB厭氧反應裝置，進行水解酸化產沼氣生物處理，產生的沼氣由風機引至爐膛直接焚燒，廢水經UASB厭氧反應裝置自流進入MBR處理系統，污水中含碳、氮和磷等元素的有機物在MBR處理系統中經生物降解得到有效去除，水質經過MBR處理系統后經過水質監測控制系統，如果水質達到這一步的水質要求，那么就順利進入納濾系統處理反應;否則，則進入UASB、MBR循環系統，循環處理，直到達標，這樣的處理為下一步處理減輕處理負荷，也減少處理費用等;納濾過程產生15%的濃縮液，COD值約2800mg/L，該濃液回流至生化系統會引起重金屬、鹽等的富集，故將其通過濃液混凝裝置進行混凝處理后，回噴至焚燒爐;經納濾系統進一步深化處理后的水流入反滲透RO系統中繼續處理，其中滲透過程產生25%的濃液，均回噴至焚燒爐;水質經過NF、RO系統后進過水質監測控制系統，如果水質達到排放的水質要求，那么就順利排放;否則，則進入納濾系統、反滲透RO系統中循環處理，因為之前已經經過UASB厭氧反應裝置、MBR處理系統小循環處理，水質已經達到一定的標準，為了達到高標準的出水的要求，只需在這一處理流程中進行納濾系統、反滲透RO系統的循環系統，雙膜的循環的處理，可以保證出水水質的要求。這樣的處理簡化了大循環系統，對處理實現了分段處理，簡化了以往的處理，也更充分利用了雙膜的優點�；谥癠ASB厭氧反應裝置、MBR處理系統循環也減少了后續雙膜處理的費用，分段循環處理也簡化了日后維修保養程序。本系統產生的污泥來自UASB厭氧反應裝置的排泥、MBR處理系統的排泥，產生的剩余污泥將根據活性污泥的生長情況進行排放調節，剩余污泥排入污泥濃縮池，污泥由泵泵入離心脫水系統脫水，脫水后的污泥可進行后續利用，比如：焚燒、厭氧發酵等，實現了對資源的充分利用。
本實用新型在所述除渣預處理裝置與調節池之間設置沉淀裝置，可以去除滲濾液中的鈣質結晶等形成的砂狀物質。
本實用新型在所述調節池與沉淀裝置之間設置全自動回轉格柵，格柵間距3mm。該間距的格柵既可有效攔截大塊顆粒物質和纖維，保護后續攪拌設備、提升泵等，防止管道堵塞、磨損;又不會造成格柵前過高的臃水高度或堵塞。
本實用新型在所述除渣預處理裝置與調節池之間的管道上設有電磁流量計，對進入滲濾液處理系統的滲濾液量進行統計。
