申請日2015.08.31

　　公開(公告)日2015.12.16

　　IPC分類號F23G7/00

　　摘要

　　本發明公開了一種污泥焚燒利用系統，包括爐體，爐體的上部安裝螺桿擠出機和排煙管，螺桿擠出機的擠出口安裝出料管，爐體的底部安裝固定架，固定架的中部安裝固定桿，固定桿的中部安裝軸承。本發明通過簡便有效的結構和工藝，在污泥燃燒的過程中對火焰進行擾動，使火焰中的有機物物質和氧氣可以充分接觸，從而使污泥中的苯并芘、芳香烴化合物等有害物質完全燃燒，避免了苯并芘、芳香烴化合物等有害物質排放到大氣中，苯并芘、芳香烴化合物等有害物質除凈率由原來的不足50%提高到了89.3%以上。

　　權利要求書

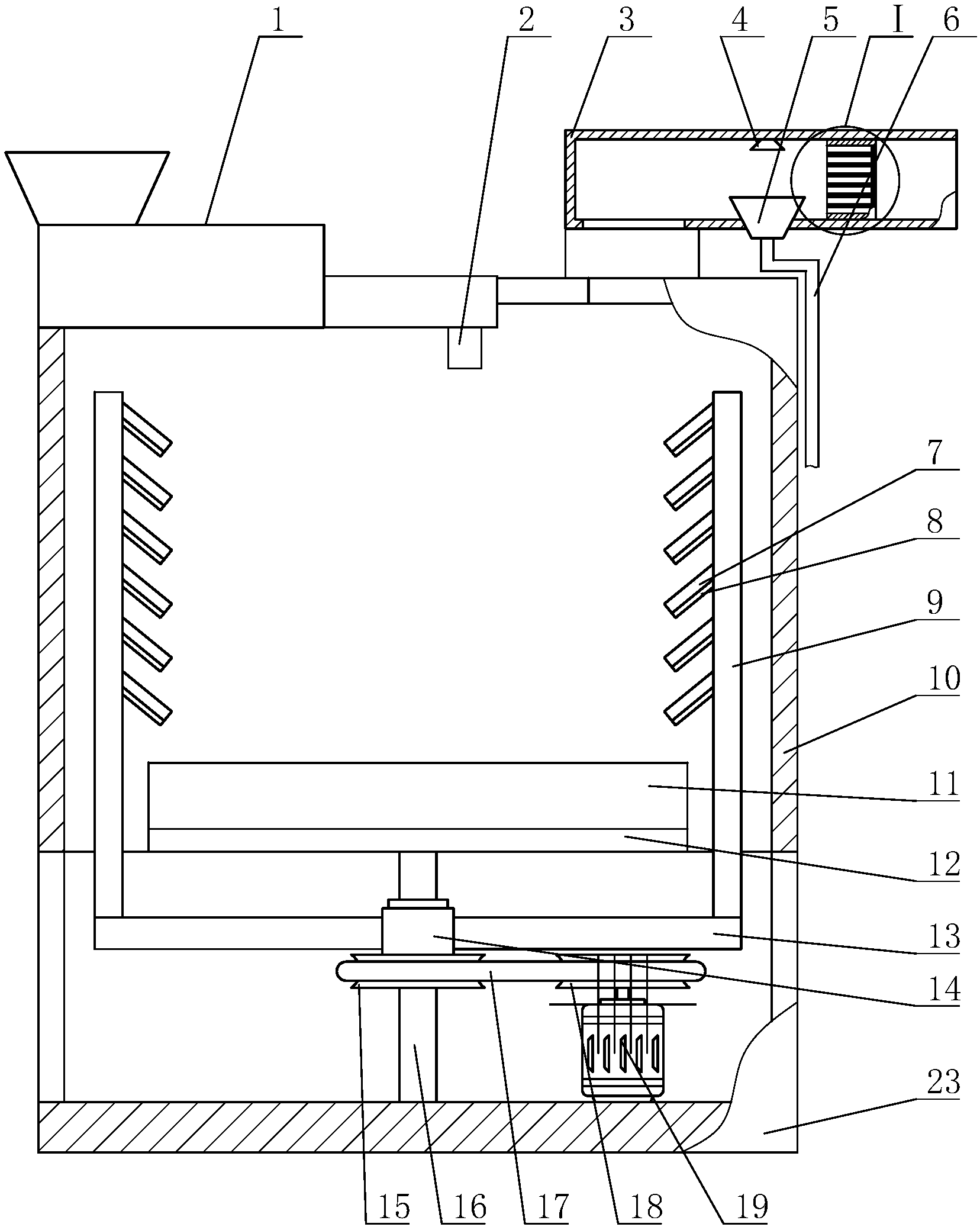

　　1.污泥焚燒利用系統，其特征在于，包括爐體(10)，爐體(10)的上部安 裝螺桿擠出機(1)和排煙管(3)，螺桿擠出機(1)的擠出口安裝出料管(2)， 爐體(10)的底部安裝固定架(23)，固定架(23)的中部安裝固定桿(16)， 固定桿(16)的中部安裝軸承(14)，軸承(14)的內圈與固定桿(16)連接， 軸承(14)的外圈安裝第一皮帶輪(15)和數個連接桿(13)，連接桿(13)的 一端豎直安裝旋轉桿(9)，旋轉桿(9)的側部安裝數個排成一排的導流板(7)， 導流板(7)上涂布氧化物涂層(8)，固定桿(16)的上端安裝支撐板(12)， 支撐板(12)的上部安裝燃燒釜(11)。

　　2.根據權利要求1所述的污泥焚燒利用系統，其特征在于，所述排煙管(3) 內部安裝噴頭(4)、容器(5)和加熱管(20)，噴頭(4)位于容器(5)上側， 加熱管(20)位于排煙管(3)距離出口較近一側，加熱管(20)內部安裝第二 金屬桿(22)，第二金屬桿(22)的側部水平安裝數個第一金屬桿(21)，第一 金屬桿(21)上涂布氧化物涂層(8)。

　　3.根據權利要求1、2所述的污泥焚燒利用系統，其特征在于，所述氧化物 涂層(8)中氧化鋁含量為72%，氧化銅含量為18%，氧化銀含量為9.7%,氧化 鐵含量為0.3%。

　　4.根據權利要求2所述的污泥焚燒利用系統，其特征在于，所述容器(5) 的底部安裝出液管(6)。

　　說明書

　　污泥焚燒利用系統

　　技術領域

　　本發明涉及一種焚燒利用系統，更確切的說是一種污泥焚燒利用系統。

　　背景技術

　　污泥焚燒(sludgeincineration)是污泥處理的一種工藝。它利用焚燒爐將 脫水污泥加溫干燥，再用高溫氧化污泥中的有機物，使污泥成為少量灰燼�，F(xiàn) 有的污泥焚燒裝置在進行污泥焚燒的過程中，一方面污泥的著火點不穩定，在 燃燒時堆積在一起的污泥層容易導致缺氧熄滅，使用和維護復雜;另一方面， 污泥中的苯并芘、芳香烴化合物等有害物質不能完全燃燒，會隨著煙氣排放到 大氣中，造成環境污染。

　　發明內容

　　本發明的目的是提供污泥焚燒利用系統，能夠提高污泥中的苯并芘、芳香 烴化合物等有害物質的除凈率。

　　本發明為實現上述目的，通過以下技術方案實現：

　　污泥焚燒利用系統，包括爐體，爐體的上部安裝螺桿擠出機和排煙管，螺 桿擠出機的擠出口安裝出料管，爐體的底部安裝固定架，固定架的中部安裝固 定桿，固定桿的中部安裝軸承，軸承的內圈與固定桿連接，軸承的外圈安裝第 一皮帶輪和數個連接桿，連接桿的一端豎直安裝旋轉桿，旋轉桿的側部安裝數 個排成一排的導流板，導流板上涂布氧化物涂層，固定桿的上端安裝支撐板， 支撐板的上部安裝燃燒釜。

　　為了進一步實現本發明的目的，還可以采用以下技術方案:所述排煙管內部 安裝噴頭、容器和加熱管，噴頭位于容器上側，加熱管位于排煙管距離出口較 近一側，加熱管內部安裝第二金屬桿，第二金屬桿的側部水平安裝數個第一金 屬桿，第一金屬桿上涂布氧化物涂層。所述氧化物涂層中氧化鋁含量為72%，氧 化銅含量為18%，氧化銀含量為9.7%,氧化鐵含量為0.3%。所述容器的底部安 裝出液管。

　　本發明的優點在于：

　　1、本發明通過簡便有效的結構和工藝，創造性的在污泥燃燒的過程增加火 焰擾動，利用旋轉桿9和導流板7在電機19的帶動下旋轉，使燃燒釜上的污泥 燃燒層及火焰中的有機物物質和氧氣可以充分接觸，從而使污泥中的苯并芘、 芳香烴化合物等有害物質完全燃燒，避免了苯并芘、芳香烴化合物等有害物質 排放污染環境，苯并芘、芳香烴化合物等有害物質除凈率由原來的不足50%提 高到了89.3%以上。

　　2、本發明的旋轉桿和導流板可以在污泥燃燒時在電機的帶動下旋轉對火焰 進行擾動，使火焰中的有機物物質和氧氣可以充分接觸，從而使污泥中的苯并 芘、芳香烴化合物等有害物質完全燃燒。

　　3、本發明的氧化物涂層可以在高溫時使苯并芘、芳香烴化合物等有害物質 加速分解，相比沒有氧化物涂層的污泥焚燒利用系統，帶有氧化物涂層的污泥 焚燒利用系統的苯并芘、芳香烴化合物等有害物質充分燃燒效率提高12%左右。

　　4、本發明還具有結構簡潔緊湊、制造成本低廉和使用簡便的優點。
