申請日2015.08.31

　　公開(公告)日2015.12.16

　　IPC分類號C02F103/16; C02F9/06

　　摘要

　　一種處理及回用鋼鐵廠綜合廢水的工藝，屬于廢水處理技術領域。依次通過調節池、渦凹?xì)飧⊙b置、高效澄清器、纖維球過濾器、電滲析裝置等單元設施進行處理，出水作為鋼鐵廠生產補充新水進行回用，整個工藝流程均在自動化控制系統控制下完成。優點在于，處理效果好、抗負荷能力強、工藝流程簡單、自動化程度高。

　　權利要求書

　　1.一種處理及回用鋼鐵廠綜合廢水的工藝，其特征在于，具體步驟及參數 如下：

　　1)鋼鐵廠綜合廢水經調節池調節后，進入渦凹?xì)飧⊙b置，控制氣浮裝置的 水力停留時間為18～20min、表面負荷為8～10m3/(m2/h);

　　2)在渦凹?xì)飧⊙b置內去除油類及部分懸浮污染物后出水進入高效澄清器， 向高效澄清器內加入混凝劑PAC及絮凝劑PAM，控制高效澄清器的表面負荷為 13～15m3/(m2/h);

　　3)在高效澄清器內完成強化混凝沉淀及澄清工序后出水進入纖維球過濾器， 控制其濾速為20～35m/h;

　　4)通過纖維球過濾器過濾后出水進入電滲析裝置，控制操作電壓為30～ 50V、進水壓力0.2～0.3MPa，利用電滲析裝置的離子交換功能進行脫鹽處理。

　　2.根據權利要求1所述的工藝，其特征在于，所述步驟4)中設定裝置原 水回收率為65%～75%、系統脫鹽率為60%～70%。

　　說明書

　　一種處理及回用鋼鐵廠綜合廢水的工藝

　　技術領域

　　本發明屬于廢水處理技術領域，特別涉及一種處理及回用鋼鐵廠綜合廢水的工 藝。

　　背景技術

　　鋼鐵廠綜合廢水在城市廢水中占有很大的比例，是造成水體污染的重要污染源。 隨著水資源的日益匱乏，加強對鋼鐵廠綜合廢水的治理及回用，成為解決水資源緊張 的重要途徑。鋼鐵廠綜合廢水中的污染物具有成分復雜變化大、污染物濃度范圍寬且 易波動、難降解及毒性物質多、處理目標多樣化等特點，故對現有綜合廢水處理技術 進行升級優化，開發新的綜合廢水處理技術，成為強化治理及回用鋼鐵廠綜合廢水的 研究重點。

　　傳統的鋼鐵廠綜合廢水處理及回用技術有：混凝沉淀、過濾、氣浮、生化降解等， 但由于鋼鐵廠綜合廢水中的污染物成分復雜，經傳統工藝處理后仍無法有效的去除水 中的污染物，不能滿足作為生產補充新水的水質要求，故需要對傳統工藝處理后的廢 水進行深度處理。常用的鋼鐵廠綜合廢水深度處理技術有：活性炭法、離子交換法、 膜分離法、臭氧氧化法等物理化學處理方法和生物脫氮除磷類生物處理方法，而國內 應用比較廣泛的為膜分離法。電滲析法作為膜分離法的一種，其具有能耗低、對原水 含鹽量適應性強、水的利用率高、設備緊湊、預處理簡單等優點，被廣泛應用于工業 廢水深度處理工藝。

　　可見，雖然針對鋼鐵廠綜合廢水的處理及回用技術很多，但僅憑傳統處理技術很 難達到處理及回用要求，故尋求高效經濟的綜合廢水組合處理工藝很有必要。

　　發明內容

　　本發明的目的在于提供一種處理及回用鋼鐵廠綜合廢水的工藝，解決了由于鋼鐵 廠綜合廢水中的污染物成分復雜，而無法有效的去除水的問題。

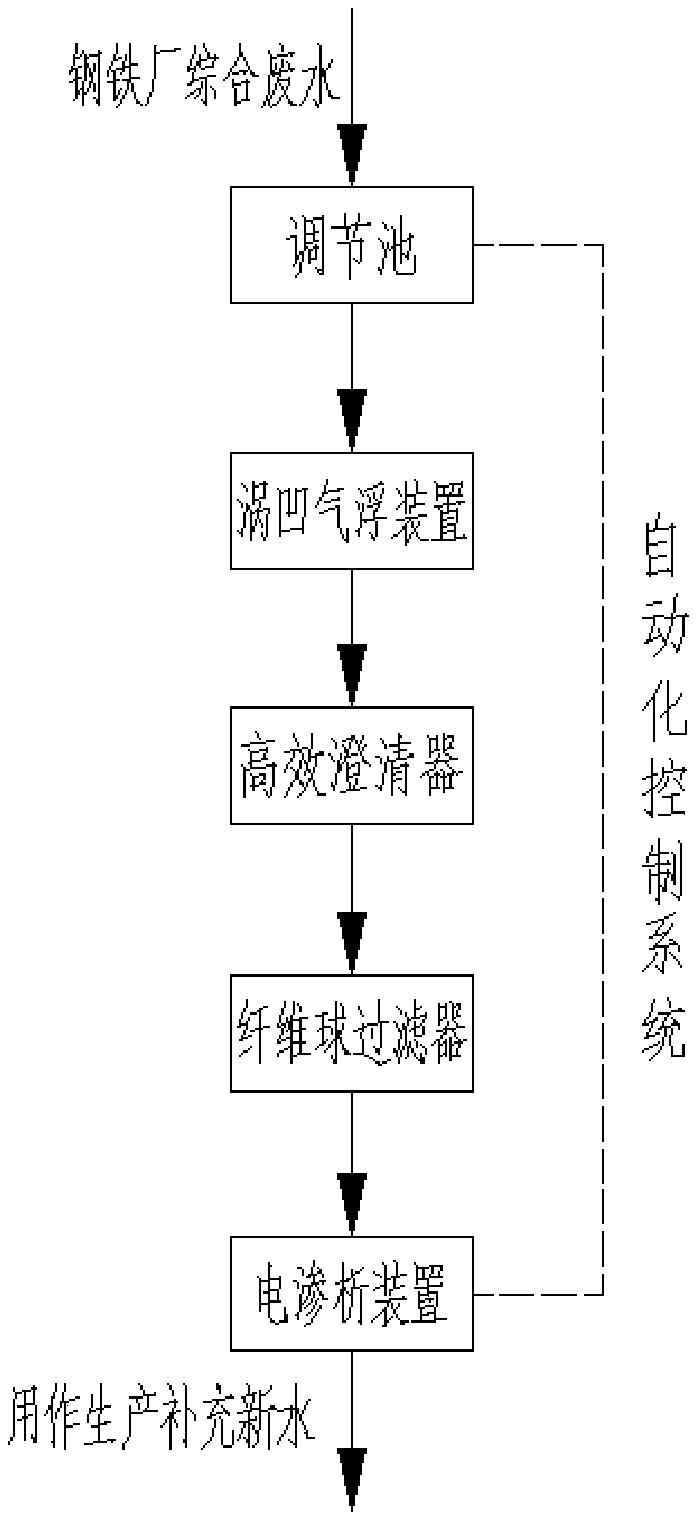

　　一種處理及回用鋼鐵廠綜合廢水的工藝，依次通過調節池、渦凹?xì)飧⊙b置、高效 澄清器、纖維球過濾器、電滲析裝置等單元設施進行處理，出水作為鋼鐵廠生產補充 新水進行回用，整個工藝流程均在自動化控制系統控制下完成。

　　具體步驟及參數如下：

　　1、鋼鐵廠綜合廢水經調節池調節后，進入渦凹?xì)飧⊙b置，控制氣浮裝置的水力 停留時間為18～20min、表面負荷為8～10m3/(m2/h);

　　2、在渦凹?xì)飧⊙b置內去除油類及部分懸浮污染物后出水進入高效澄清器，向高 效澄清器內加入混凝劑PAC及絮凝劑PAM，控制高效澄清器的表面負荷為13～ 15m3/(m2/h);

　　3、在高效澄清器內完成強化混凝沉淀及澄清工序后出水進入纖維球過濾器，控 制其濾速為20～35m/h;

　　4、通過纖維球過濾器進一步過濾后出水進入電滲析裝置，控制其操作電壓為30～ 50V、進水壓力0.2～0.3MPa，設定裝置原水回收率為65%～75%、系統脫鹽率為60%～ 70%，利用電滲析裝置的離子交換功能進行脫鹽處理。

　　經上述組合工藝處理后，出水水質能夠達到《工業循環冷卻水處理設計規范》 (GB50050-2007)中再生水水質指標要求，可以作為鋼鐵廠生產補充新水進行回用。 整個工藝流程均在自動化控制系統控制下完成。

　　本發明的工作原理：

　　(1)渦凹?xì)飧⊙b置通過葉輪旋轉剪切空氣產生微氣泡，該微氣泡與廢水中的油 類及其他固體污染物有機結合，上浮到液面，到達液面的污染物通過刮渣機去除。故 經渦凹?xì)飧⊙b置處理，能夠有效的去除廢水中的油類及部分懸浮物。

　　(2)在高效澄清器的反應區通過投加混凝劑形成大量高密度且均質的絮體，從 而滿足接觸絮凝的要求;在預沉-濃縮區使得高密度絮體進一步濃縮，通過濃縮區底 部排泥斗將濃縮泥渣排放，并設置外部泥渣循環回路與反應區相連，將部分濃縮泥渣 回流到反應區，達到強化混凝的目的;在斜管分離區設置斜管提高表面負荷能力，使 剩余的絮體充分沉淀，澄清水通過集水槽進行收集，出水濁度小于10NTU，可以滿足 纖維球過濾器的進水要求。

　　(3)纖維球過濾器的濾料采用改性纖維球，能夠有效地去除高效澄清器出水中 的膠體及懸浮物等污染物質，出水濁度小于1NTU，可以滿足電滲析裝置的進水要求， 保證后續電滲析裝置穩定運行。

　　(4)利用電滲析裝置的離子交換功能，在直流電場作用下對纖維球過濾器的出 水進行脫鹽處理，使產水滿足鋼鐵廠生產新水的補水要求。

　　本發明的優點在于：

　　(1)設有調節池，可以容納約12h的污水量，提高整個系統的耐沖擊負荷。

　　(2)采用了渦凹?xì)飧⊙b置，該裝置性能穩定、占地小、能耗低、且特別適用于 含油污染物濃度高的廢水。

　　(3)充分利用了高效澄清器的結構緊湊、處理效率高、抗沖擊能力強，土建投 資省、自動化程度高、實用性能廣等特點。

　　(4)充分發揮了纖維球過濾器吸附面積大、去污能力強、占地小、自動化程度 高、使用周期長等優點，使廢水達到良好的過濾效果。

　　(5)采用了電滲析裝置，因其具有操作簡便、藥劑耗量少、環境污染小，易于 自動化控制、對原水的含鹽量變化適應性強等優點。

　　(6)本組合工藝將各單元裝置有機組合，形成了一套處理效果好、抗負荷能力 強、工藝流程簡單、自動化程度高、針對鋼鐵廠綜合廢水治理及回用方向的工業廢水 組合處理工藝，為緩解我國水資源緊張、實現工業廢水重復利用提供了一條新思路。
