申請日2015.08.31

　　公開(公告)日2015.12.23

　　IPC分類號C02F9/14

　　摘要

　　本實用新型屬于污水處理技術領域，具體涉及一種污水厭氧生化處理系統。所述的污水厭氧生化處理系統，包括污水調節池，污水調節池通過管路與第一增壓泵、一沉池、集水池、第二增壓泵、厭氧塔、好氧池、二沉池、產水箱依次相連;其中，污水調節池還與增塑劑廢水罐和循環水排污置換水罐分別連接，循環水排污置換水罐還與集水池連接，好氧池外部連接煤制氣廢水罐。本實用新型通過合理設計，使得所述系統能夠同時處理增塑劑廢水、循環水排污置換水和煤制氣廢水，系統運行高效、能耗低，處理廢水效果好，產生的有害氣體少，且裝置運行穩定性提高，設備利用率高。

　　權利要求書

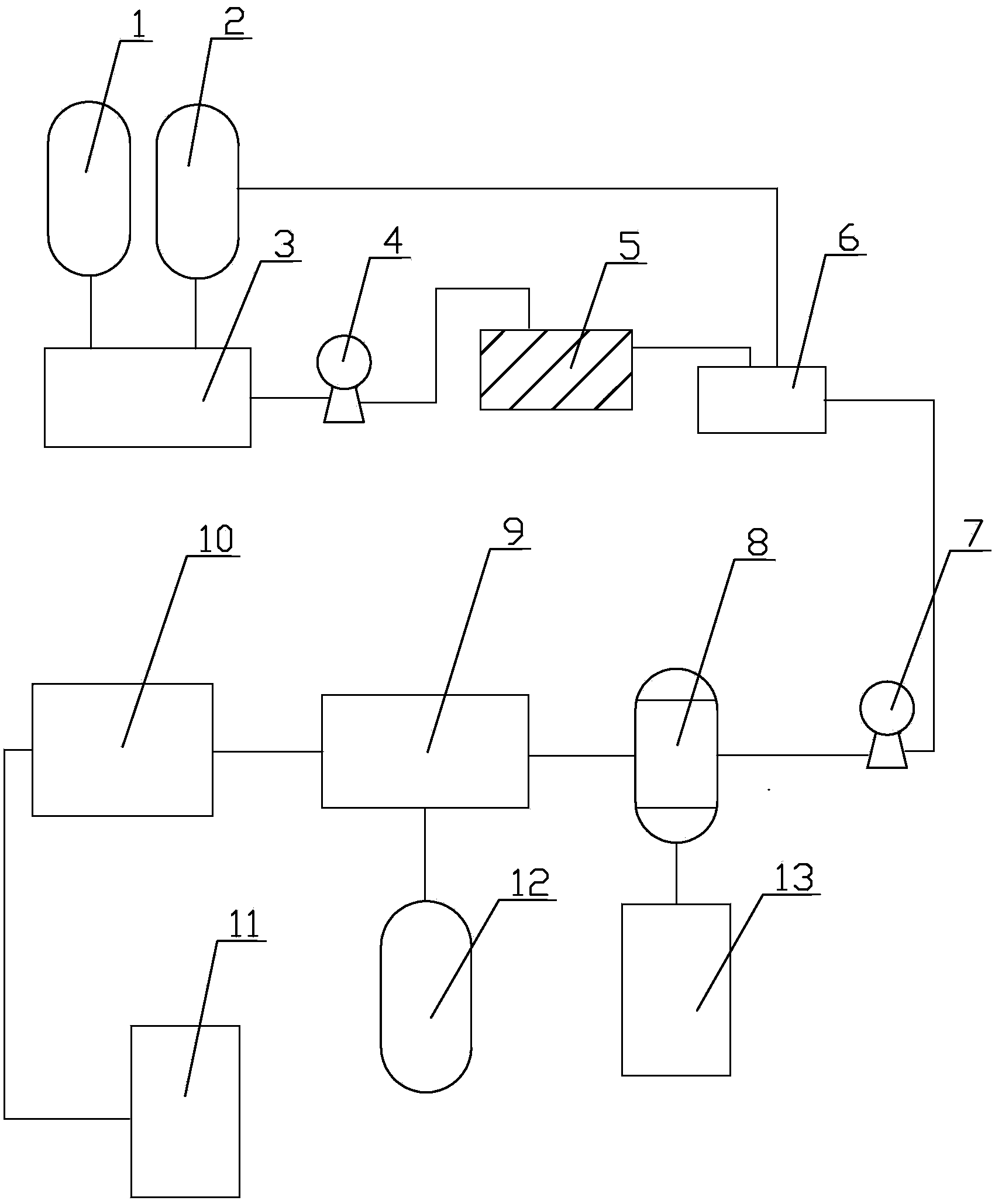

　　1.一種污水厭氧生化處理系統，包括污水調節池(3)，其特征在于：污水調節池(3) 通過管路與第一增壓泵(4)、一沉池(5)、集水池(6)、第二增壓泵(7)、厭氧塔(8)、好 氧池(9)、二沉池(10)、產水箱(11)依次相連;其中，污水調節池(3)還與增塑劑廢水 罐(1)和循環水排污置換水罐(2)分別連接，循環水排污置換水罐(2)還與集水池(6) 連接，好氧池(9)外部連接煤制氣廢水罐(12)。

　　2.根據權利要求1所述的污水厭氧生化處理系統，其特征在于：厭氧塔(8)外部連接 沼氣氣柜(13)。

　　說明書

　　污水厭氧生化處理系統

　　技術領域

　　本實用新型屬于污水處理技術領域，具體涉及一種污水厭氧生化處理系統。

　　背景技術

　　傳統污水處理系統，大多針對某種特定成分的廢水，在將其他廢水一并引入系統中進行 處理時，處理效果差，系統運行不穩定。

　　例如，傳統增塑劑廢水處理系統，首先將污水匯入污水調節池，進行水量調節，水質混 合均勻后，污泥渣在一沉池沉降從底部脫出。將煤制氣廢水引入到該處理系統一并處理后， 由于煤制氣廢水中富含硫、氨氮，進入污水調節池后，造成系統污水硫酸鹽、氨氮超標。在 硫酸鹽還原菌的作用下，硫酸鹽先轉化成硫化氫，高濃度的硫化氫抑制甲烷菌的生存，造成 有機物不能降解為甲烷，系統由于有硫化氫排出，造成周邊設備腐蝕。

　　污水厭氧生化系統自開工運行以來一直運行不穩定，COD降解率在20%以下，系統不能 產沼氣，污水好氧生化系統負荷高，耗用風量大，電能損耗大。

　　如何根據不同種類廢水的特點設計出耗能少、更穩定的處理系統，成為亟待解決的問題。

　　實用新型內容

　　根據以上現有技術中的不足，本實用新型要解決的技術問題是：提供一種污水厭氧生化 處理系統，具有運行穩定、節能降耗的特點。

　　本實用新型解決其技術問題所采用的技術方案是：

　　所述的污水厭氧生化處理系統，包括污水調節池，污水調節池通過管路與第一增壓泵、 一沉池、集水池、第二增壓泵、厭氧塔、好氧池、二沉池、產水箱依次相連;其中，污水調 節池還與增塑劑廢水罐和循環水排污置換水罐分別連接，循環水排污置換水罐還與集水池連 接，好氧池外部連接煤制氣廢水罐。

　　所述的厭氧塔外部連接沼氣氣柜。

　　工作原理及過程：

　　工作時，增塑劑廢水罐內的增塑劑廢水和循環水排污置換水罐內的循環水排污置換水進 入到污水調節池，然后經第一增壓泵增壓后進入一沉池對污泥進行沉降后，進入集水池，另 有一部分循環水排污置換水罐內的循環水排污置換水直接進入到集水池。集水池內廢水經第 二增壓泵增壓后進入?yún)捬跛�，厭氧塔中產生的沼氣進入沼氣氣柜中儲存，厭氧塔中廢水進入 好氧池處理，煤制氣廢水罐內的煤制氣廢水一并通入到好氧池進行處理。好氧池廢水經二沉 池對污泥沉降后得產水進入產水箱中儲存。

　　將一沉池脫泥時間設定為每月1次，此時，污水調節池變成缺氧池，厭氧菌增多，污水 有了熟化的時間，水解酸化能充分進行。污水調節池進水中含硫污水減少，厭氧系統中轉化 成硫化氫量處于合適水平，不至于發生產甲烷菌中毒，有機物轉化成沼氣的量增多，有機物 的降解率高，出水COD濃度低。減少了排大氣中硫化氫的量，周?chē)�裝置防腐保溫不再有腐蝕 現象。厭氧系統中生成大量沼氣，出水COD總量降低，好氧池所需風量降低。

　　本實用新型的有益效果是：

　　本實用新型通過合理設計，使得所述系統能夠同時處理增塑劑廢水、循環水排污置換水 和煤制氣廢水，系統運行高效、能耗低，處理廢水效果好，產生的有害氣體少，且裝置運行 穩定性提高，設備利用率高。
