申請日2015.08.31

　　公開(公告)日2015.12.30

　　IPC分類號C02F9/04; C02F103/28; D21C9/00; C02F9/02

　　摘要

　　本發明公開了一種造紙清潔生產中減少產生廢水的方法，工藝中產生的稀白水，部分與濃白水一起進入紙料稀釋工序重復使用，部分進入白水過濾機進行過濾處理，剩余的稀白水則在加入軟化劑后輸入紙漿使用;稀白水經白水過濾機處理后，產生的超清水進入超濾工序;超濾工序產生的濃縮液，供表面施膠工序淀粉糊化使用，產生的清水直接進入反滲透工序;反滲透工序產生的超純水進入壓榨部工序使用，同時生成微量無機鹽濃縮液作為廢水進行處理。本發明的造紙清潔生產中減少產生廢水的方法，通過在造紙生產過程中實現水質軟化與凈化，消除Ca2+、Mg2+、DCS的系統積累，實現造紙清潔生產與造紙廢水微量處理排放。

　　權利要求書

　　1.一種造紙清潔生產中減少產生廢水的方法，制備好的紙漿依次經過紙料稀釋、成形網部、壓榨部和表面施膠工序后，制備成紙張;其特征在于：在成形網部工序中產生稀白水和濃白水，在壓榨部工序產生稀白水，兩個工序產生的稀白水直接混合集中后，部分輸入濃白水，與濃白水一起進入紙料稀釋工序重復使用，部分進入白水過濾機進行過濾處理，剩余的稀白水則在加入軟化劑后輸入紙漿使用;稀白水經白水過濾機處理后，產生的濁白水直接進入紙漿使用，產生的回收漿與制備好的新鮮紙漿一起進入紙料稀釋工序處理，產生的清白水用于成形網部沖洗使用，產生的超清水直接進入超濾工序;超濾工序產生的濃縮液，進入表面施膠工序供淀粉糊化使用，產生的清水直接進入反滲透工序;反滲透工序產生的超純水進入壓榨部工序使用，同時生成微量無機鹽濃縮液作為廢水進行處理，獲得無機鹽作和終水，終水符合排放標準直接排放即可。

　　2.根據權利要求1所述的造紙清潔生產中減少產生廢水的方法，其特征在于，在送紙漿板碎解的白水管線上開設軟化劑接入點，并在造紙濕部化學助劑配料間設置貯槽，通過計量泵與白水管線上的軟化劑接入點用管道進行連接，軟化劑流量控制由紙機控制系統進行控制。

　　3.根據權利要求1所述的造紙清潔生產中減少產生廢水的方法，其特征在于，用于超濾和反滲透工序的超濾與反滲透裝置，設在多盤式白水過濾機附近，將出多盤式過濾機的超清水用管線接入超濾裝置，并在超濾裝置下建超濾濃縮液貯槽、超濾濾液貯槽;將超濾濾液槽通過泵用管道連接到反滲透裝置，并在反滲透裝置下建超純水貯槽、無機鹽濃縮液貯槽。

　　4.根據權利要求1所述的造紙清潔生產中減少產生廢水的方法，其特征在于，軟化劑為多價金屬陽離子垃圾清除劑。

　　5.根據權利要求1所述的造紙清潔生產中減少產生廢水的方法，其特征在于，在白水管線軟化劑接入點加入軟化劑溶液的質量百分濃度為0.1~1.0%。

　　6.根據權利要求1所述的造紙清潔生產中減少產生廢水的方法，其特征在于，軟化劑的質量用量為每噸紙的0.05~0.1%。

　　說明書

　　一種造紙清潔生產中減少產生廢水的方法

　　技術領域

　　本發明屬于造紙技術領域，具體涉及到一種造紙清潔生產中減少產生廢水的方法。

　　背景技術

　　目前，國內外造紙清潔生產技術基本上都采用上面的“DCS(DissolvedandColloidalSubstances，簡稱DCS，溶解與膠體物質)控制+微粒助留助濾系統+多盤式白水過濾機”工藝技術組合，以最大可能提高白水的循環回用程度。但這些方法并沒有達到預期目標，一方面聚集成大顆粒的膠體性物質積累仍很嚴重，另外，白水過濾機無法除去溶解性的無機鹽電解質的積累。因此，目前造紙系統仍然必須不斷排放部分白水，補充新鮮水，以維持濕部系統的電化學平衡，保持造紙系統的相對清潔，確保紙機的穩定運行。

　　2005年Hepp.等通過超濾膜分離技術可將紙機白水中99%的懸浮物分離出來，經超濾后的清水可用于洗網、洗毛布。Sierka等人采用透過不同等級分子質量的UF、MF、NF及RO對三種白水進行了試驗，分析處理后TOC、COD及電導率變化指標，超濾處理適合去除白水中的懸浮顆粒物或不溶有機物;納濾膜(DESAL-5)對TOC去除率在78.0～93.6%、COD去除率87～95.2%、電導率下降63.6～74.0%;低壓反滲透膜處理(BW-30)白水，TOC去除率78.0～96.7%、COD去除率88～94.2、電導率下降95.1～97.3%。但這些嘗試都沒有推廣普及，其原因是造紙白水中DCS、Ca2+離子含量高，對膜而言存在嚴重的結垢、易污染、濃差極化等問題，膜使用壽命短，噸水處理成本高昂，企業難以承受。

　　DCS中的膠體類物質來自于纖維原料中的樹脂酸及脂肪酸，及功能助劑AKD的水解產物等，屬于疏水性有機物。DCS中的水溶類物質來自于纖維原料中的半纖維素、草酸及果膠類物質，以及填料、染料及AKD施膠劑中的分散劑，淀粉等，如資源化利用在造紙表面施膠劑或作為底涂顏料分散介質，并不影響產品質量，且對施膠、增強有一定的幫助。然而，由于眾所周知DCS的危害，目前國內外仍然采用絮凝沉淀、曝氣氧化、生物分解(活性污泥或生物轉盤)、厭氧分解、Fenton氧化、穩定等組合處理環節，處理廢水中的DCS(COD主要成分)，以使排放水COD達標。實際上是用大量的人力、物力、財力去處理解決所謂的“污染物”，既浪費資源，又浪費金錢的一種十分被動的做法。

　　發明內容

　　發明目的：針對現有技術中存在的不足，本發明的目的是提供一種造紙清潔生產中減少產生廢水的方法，既滿足清潔生產要求，又能節約資源，還能保護生態環境。

　　技術方案：為實現上述發明目的，本發明采用的技術方案如下：

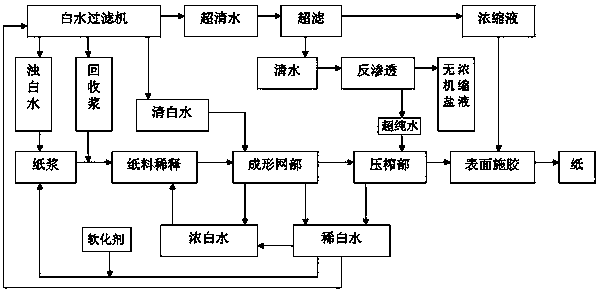

　　一種造紙清潔生產中減少產生廢水的方法：制備好的紙漿依次經過紙料稀釋、成形網部、壓榨部和表面施膠工序后，制備成紙張;在成形網部工序中產生稀白水和濃白水，在壓榨部工序產生稀白水，兩個工序產生的稀白水直接混合集中后，部分輸入濃白水，與濃白水一起進入紙料稀釋工序重復使用，部分進入白水過濾機進行過濾處理，剩余的稀白水則在加入軟化劑后輸入紙漿使用;稀白水經白水過濾機處理后，產生的濁白水直接進入紙漿使用，產生的回收漿與制備好的新鮮紙漿一起進入紙料稀釋工序處理，產生的清白水用于成形網部沖洗使用，產生的超清水進入超濾工序;超濾工序產生的濃縮液，進入表面施膠工序作為淀粉糊化用水使用，產生的清水直接進入反滲透工序;反滲透工序產生的超純水進入壓榨部工序使用，同時生成微量無機鹽濃縮液作為廢水進行處理，獲得無機鹽作和終水，終水符合排放標準直接排放即可。

　　所述的造紙清潔生產中減少產生廢水的方法，在送紙漿板碎解的白水管線上開設軟化劑接入點，并在造紙濕部化學助劑配料間設置貯槽，通過計量泵與白水管線上的軟化劑接入點用管道進行連接，軟化劑流量控制由紙機控制系統進行控制。

　　所述的造紙清潔生產中減少產生廢水的方法，用于超濾和反滲透工序的超濾與反滲透裝置，設在多盤式白水過濾機附近，將出多盤式過濾機的超清水用管線接入超濾裝置，并在超濾裝置下建超濾濃縮液貯槽、超濾濾液貯槽;將超濾濾液槽通過泵用管道連接到反滲透裝置，并在反滲透裝置下建超純水貯槽、無機鹽濃縮液貯槽。

　　所述的造紙清潔生產中減少產生廢水的方法，軟化劑為多價金屬陽離子垃圾清除劑。

　　所述的造紙清潔生產中減少產生廢水的方法，在白水管線軟化劑接入點加入軟化劑溶液的質量百分濃度為0.1～1.0%。軟化劑的質量用量為每噸紙的0.05～0.1%。

　　有益效果：本發明的造紙清潔生產中減少產生廢水的方法，通過在造紙生產過程中實現水質軟化與凈化，消除Ca2+、Mg2+、DCS及無機鹽電解質的系統積累，實現造紙清潔生產與造紙廢水微量處理排放，與傳統造紙生產工藝及廢水處理相比具有如下優勢：

　　1)造紙水質軟化劑劑可以有效轉移與控制造紙系統中的Ca2+、Mg2+等多價金屬離子，降低水的硬度。

　　2)強化了陰離子垃圾捕集劑對DCS有效轉移與控制，維持濕部系統電解質平衡，提高了助留助濾效能，使白水水質得到軟化與凈化。

　　3)消除或極大緩解污染物對膜的結垢、污染及濃差極化等技術難題。

　　4)大幅度減少污水處理量及處理負荷，現有的污水處理廠占地面積將可大幅度減少，水資源費、排污費、污水處理費、水輸送動力費用也將得到節約，具有綜合運行成本效益。

　　5)由于實現了生產過程中的水及干擾物資源化利用，初步測算每生產1噸紙僅產生不到1m3的NaCl和Na2SO4混合物濃縮液，沒有污水處理產生的H2S臭氣及污泥二次污染問題。

　　6)“造紙清潔生產及廢水近零排放技術”可以省去污染處理環節，原先所謂的“污染物”可進行資源化利用，真正意義上實現造紙清潔生產。
