申請日2015.08.31

　　公開(公告)日2016.03.02

　　IPC分類號C02F3/02

　　摘要

　　本實用新型涉及污水凈化設備技術領域，具體涉及一種太陽能污水凈化裝置，其主要包括桶體、位于桶體內腔的生物填料、貫穿桶體的進水管及進氣管;所述進氣管一端連接氣泵、另一端連接曝氣裝置，桶體的上蓋連接出水管，出水管連接反沖洗控制閥，桶體上方設有以太陽能板為動力源的控制裝置，反沖洗控制閥與氣泵均由控制裝置控制啟閉。本實用新型結構合理，其整體脫離陸地，并自行向大自然索取能源，不僅實現了快速衍化、繁殖微生物以凈化水質，且具有階段性自我清污的功能，使設備整體及其附近水環境形成良性循環，其活動范圍不受限制，故障率低，實用性強。

　　權利要求書

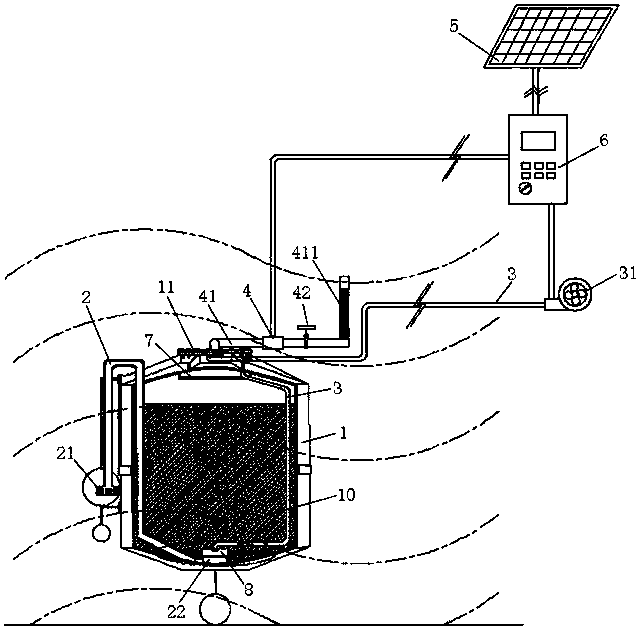

　　1.一種太陽能污水凈化裝置，主要包括桶體(1)、位于桶體(1)內腔的生物填料(10)、貫穿桶體(1)的進水管(2)及進氣管(3);所述進氣管(3)一端連接氣泵(31)、另一端連接曝氣裝置(8)，桶體(1)的上蓋(11)連接出水管(41)，其特征在于：出水管(41)連接反沖洗控制閥(4)，桶體(1)上方還設有以太陽能板(5)為動力源的控制裝置(6)，反沖洗控制閥(4)與氣泵(31)均由控制裝置(6)控制啟閉。

　　2.根據權利要求1所述的一種太陽能污水凈化裝置，其特征在于：所述桶體(1)頂部呈錐形上凸，桶體(1)底部呈錐形下凸。

　　3.根據權利要求1所述的一種太陽能污水凈化裝置，其特征在于：所述進水管(2)位于桶體(1)外部的一端為蓮蓬狀進水口(21)，進水管(2)位于桶體(1)內腔底部的一端為輸水腔(22)。

　　4.根據權利要求3所述的一種太陽能污水凈化裝置，其特征在于：所述曝氣裝置(8)位于輸水腔(22)的正上方。

　　5.根據權利要求1所述的一種太陽能污水凈化裝置，其特征在于：所述出水管(41)位于桶體(1)外的端部設有若干通孔(411)。

　　6.根據權利要求1或5所述的一種太陽能污水凈化裝置，其特征在于：所述出水管(41)還設置有手動控制閥(42)以控制水的流量。

　　7.根據權利要求1所述的一種太陽能污水凈化裝置，其特征在于：所述桶體(1)內腔的上方設有隔物罩(7)。

　　說明書

　　一種太陽能污水凈化裝置

　　技術領域

　　本實用新型涉及污水處理設備技術領域，特指一種太陽能污水凈化裝置。

　　背景技術

　　目前，水污染處理越來越受到人們的重視，污水治理成本也在日益增大。一些城鎮或絕大多數邁向城鎮化的農村，集體經濟基礎薄弱，在水體治污上亟需開發研制投入和運營成本低，處理效果好，可以就地分散處理的技術�，F(xiàn)有污水凈化裝置或設備，都采用物理、化學、生物以及多者并存的綜合處理技術，幾乎存在投入和運營成本高、性價比低、出現二次污染的問題。

　　現有采用生物方法的設備通常沒入并懸浮于水中，設備主要的耗能部件為氣泵，其能耗較低;設備離陸地較遠，主要通過電線連接陸地上的控制裝置，這種方式對于設備的移動范圍具有一定的局限性，且線路老化容易引起設備故障。

　　發明內容

　　本實用新型的目的在于針對已有的技術現狀，提供一種太陽能污水凈化裝置，以太陽能作為動力源，供給氣泵和階段性反沖洗控制件的能耗，保持系統正常運作。

　　為達到上述目的，本實用新型采用如下技術方案：

　　一種太陽能污水凈化裝置，主要包括桶體、位于桶體內腔的生物填料、貫穿桶體的進水管及進氣管;所述進氣管一端連接氣泵、另一端連接曝氣裝置，桶體的上蓋連接出水管，出水管連接反沖洗控制閥，桶體上方設有以太陽能板為動力源的控制裝置，反沖洗控制閥與氣泵均由控制裝置控制啟閉。

　　上述方案中，桶體頂部呈錐形上凸，桶體底部呈錐形下凸，便于水匯集及輸出。

　　上述方案中，進水管位于桶體外部的一端為蓮蓬狀進水口，進水管位于桶體內腔底部的一端為輸水腔。

　　進一步的，曝氣裝置位于輸水腔的正上方。

　　進一步的，出水管位于桶體外的端部設有若干通孔，排水時通孔有利于消音。

　　進一步的，出水管還設置有手動控制閥以控制水的流量。

　　進一步的，桶體內腔的上方設有隔物罩，可防止生物填料流出。

　　本實用新型的有益效果為：該污水凈化裝置整體由桶體、控制裝置、太陽能板等主要部件結合而成，其整體脫離陸地，并自行向大自然索取能源，不僅實現了快速衍化、繁殖微生物以凈化水質，且具有階段性自我清污的功能，使設備整體及其附近水環境形成良性循環;其活動范圍不受限制，故障率低，實用性強。
