申請日2015.08.31

　　公開(公告)日2016.01.20

　　IPC分類號B63J4/00

　　摘要

　　本實用新型公開了一種應用于拼裝船的集成化生活污水儲存裝置，包括設置于上建居住艙室下部的污水儲存艙，污水儲存艙與上建居住艙室下部為一體化設置結構，該污水儲存艙通過排放管路與上建居住艙室內的排水設備連接，污水儲存艙與一污水排放泵連接，且污水排放泵與污水儲存艙或者上建居住艙室固定安裝。本實用新型的污水儲存艙與上建居住艙室一體化，不需要拆裝，減少船舶拼裝過程中的工作量。由于污水儲存艙與上建居住艙室一體化，排放管路設置在兩者之間，船舶拼裝過程中，無需管路拆裝，避免管路污水泄漏造成水質污染。

　　權利要求書

　　1.一種應用于拼裝船的集成化生活污水儲存裝置，其特征在于，包括設置于上建居住艙室下部的污水儲存艙，污水儲存艙與上建居住艙室下部為一體化設置結構，該污水儲存艙通過排放管路與上建居住艙室內的排水設備連接，污水儲存艙與一污水排放泵連接，且污水排放泵與污水儲存艙或者上建居住艙室固定連接。

　　2.根據權利要求1所述的應用于拼裝船的集成化生活污水儲存裝置，其特征在于，還包括沖洗管路，該沖洗管路與消防水沖洗接口連接，沖洗管路伸入污水儲存艙內，通過噴頭清洗污水儲存艙。

　　說明書

　　一種應用于拼裝船的集成化生活污水儲存裝置

　　技術領域

　　本實用新型涉及一種應用于拼裝船的集成化生活污水儲存裝置。

　　背景技術

　　一種環保疏浚船用于各水庫的疏浚作業，由于水庫的作業周期較短需經常調運于不同的庫區作業，因此該環保疏浚船采用拼接式組裝，便于船舶的車輛運輸;同時水庫區域對環保要求較高，作業船舶不能造成二次污染，如生活污水、油污水不允許排放。

　　圖1所示為這類現有的上層建筑需要經常拆裝的船體生活污水儲存原理示意圖，生活污水在上建(上層建筑)以下主船體1的內設艙柜2進行儲存，通過管路與上建衛生間3所排水設備進行連接，并配有泵5將艙柜內的污水排出，同時設有透氣管4。

　　這種結構的缺點是：

　　a.艙柜通過管路與排水設備連接，每次船舶拆裝時，需要拆裝連接管路，不便于拆裝。

　　b.每次拆裝時，管路內殘存的生活污水會泄漏，對水質造成污染。

　　實用新型內容

　　針對上述問題，本實用新型的目的在于提供一種應用于拼裝船的集成化生活污水儲存裝置，以解決現有技術中諸多的問題。

　　為了實現上述目的，本實用新型的技術方案如下：

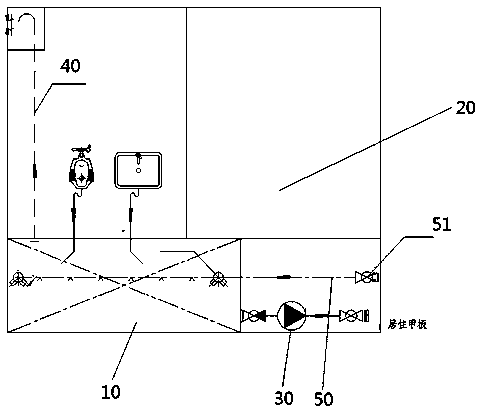

　　一種應用于拼裝船的集成化生活污水儲存裝置，其特征在于，包括設置于上建居住艙室下部的污水儲存艙，污水儲存艙與上建居住艙室下部為一體化設置結構，該污水儲存艙通過排放管路與上建居住艙室內的排水設備連接，污水儲存艙與一污水排放泵連接，且污水排放泵與污水儲存艙或者上建居住艙室固定連接。

　　在本實用新型的一個優選實施例中，污水儲存艙與設置在上建居住艙室內的透氣管連接。

　　在本實用新型的一個優選實施例中，還包括沖洗管路，該沖洗管路與消防水沖洗接口連接，沖洗管路伸入污水儲存艙內，通過噴頭清洗污水儲存艙。

　　本實用新型的污水儲存艙與上建居住艙室一體化，不需要拆裝，減少船舶拼裝過程中的工作量。由于污水儲存艙與上建居住艙室一體化，排放管路設置在兩者之間，船舶拼裝過程中，無需管路拆裝，避免管路污水泄漏造成水質污染。
