申請日2015.08.31

　　公開(公告)日2016.02.10

　　IPC分類號C02F5/00; C02F1/28; C02F103/10

　　摘要

　　本實用新型公開了一種油田多層采出水處理用除垢器，包括圓柱型殼體，殼體內沿軸線方向設置有轉軸，處于殼體內部的轉軸上沿轉軸的軸線一周均勻設置有若干個相互平行的垢吸附刷固定板和若干個垢吸附刷，處于殼體外部的轉軸一端的端部設置有電機，轉軸上靠近所述電機的位置設置有扭力測定裝置，扭力測定裝置的側面壁上垂直設置有監控裝置，轉軸上靠近測定裝置處與殼體相接的位置設置有減速箱，殼體靠近減速箱的一端的側壁上設置有進水口，殼體的另一端的側壁上設置有出水口。本實用新型的優點在于，結構簡單，實用性較強。

　　權利要求書

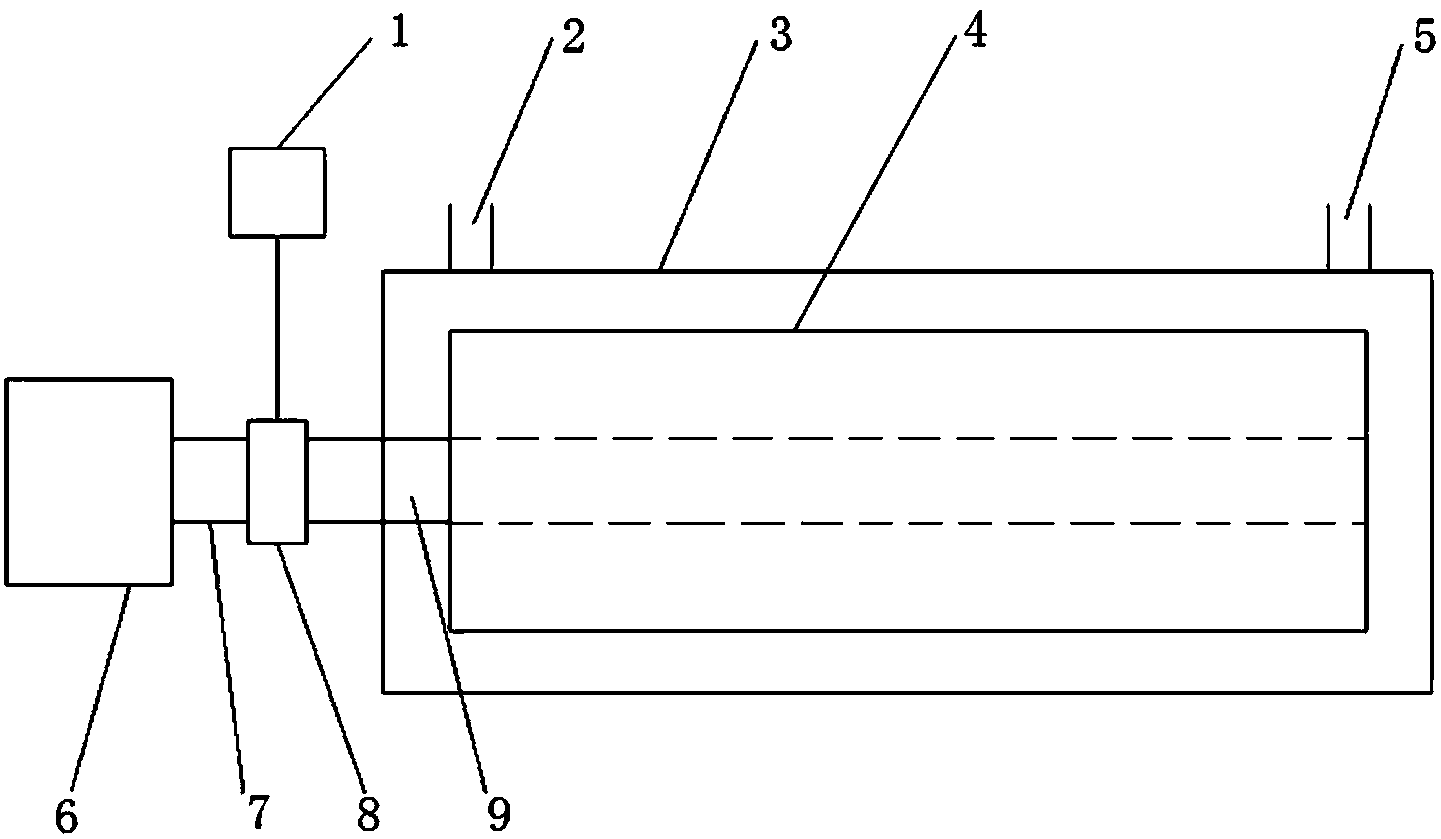

　　1.一種油田多層采出水處理用除垢器，包括圓柱型殼體(3)，所述殼體(3)內沿軸線方向設置有轉軸(7)，所述處于殼體(3)內部的轉軸(7)上沿轉軸(7)的軸線一周均勻設置有若干個互相平行的垢吸附刷固定板(12)和若干個垢吸附刷(11)，所述處于殼體(3)外部的轉軸(7)一端的端部設置有電機(6)，轉軸(7)上靠近所述電機(6)的位置設置有扭力測定裝置(8)，所述扭力測定裝置(8)的側面壁上垂直設置有監控裝置(1)，所述轉軸(7)上靠近測定裝置(8)處與殼體(3)相接的位置設置有減速箱(9)，所述殼體(3)靠近減速箱(9)的一端的側壁上設置有進水口(2)，殼體(3)的另一端的側壁上設置有出水口(5)。

　　2.根據權利要求1所述的一種除垢器，其特征在于，所述垢吸附刷固定板(12)繞轉軸(7)的軸線一周螺旋的設置于轉軸(7)上，每個垢吸附刷固定板(12)的橫截面均沿轉軸(7)的直徑方向設置。

　　3.根據權利要求1所述的一種除垢器，其特征在于，每個所述垢吸附刷固定板(12)與轉軸(7)的軸線形成的夾角的大小為30°～60°。

　　4.根據權利要求1所述的一種除垢器，其特征在于，所述垢吸附刷(11)固定于垢吸附刷固定板(12)上且兩者之間形成的夾角的大小范圍為30°～60°。

　　5.根據權利要求1所述的一種除垢器，其特征在于，所述進水口(2)和出水口(5)與殼體(3)的母線垂直。

　　說明書

　　一種油田多層采出水處理用除垢器

　　技術領域

　　本實用新型涉及一種除垢器，特別涉及一種油田多層采出水處理用除垢器。

　　背景技術

　　目前延長油田的采出水的油層的種類多，如有長2、長3、以及延7、延8、延9等油層，由于不同地層水的離子構成不同，混合后配伍性較差，導致處理過程設備結垢嚴重，設備及管線的結垢速度超過了15mm/a。由于結垢嚴重，需要頻繁對水處理裝置及管線進行清洗，且采用常規防垢劑進行效果不明顯。

　　實用新型內容

　　本實用新型的目的是提供一種油田多層采出水處理用除垢器，解決了現有技術中當結垢嚴重時，需要頻繁對水處理裝置及管線進行清洗，且清洗效果不明顯的問題。

　　本實用新型所采用的技術方案是，一種油田多層采出水處理用除垢器，包括圓柱型殼體，殼體內沿軸線方向設置有轉軸，處于殼體內部的轉軸上沿轉軸的軸線一周均勻設置有若干個相互平行的垢吸附刷固定板和若干個垢吸附刷，處于殼體外部的轉軸一端的端部設置有電機，轉軸上靠近所述電機的位置設置有扭力測定裝置，扭力測定裝置的側面壁上垂直設置有監控裝置，轉軸上靠近測定裝置處與殼體相接的位置設置有減速箱，殼體靠近減速箱的一端的側壁上設置有進水口，殼體的另一端的側壁上設置有出水口。

　　本實用新型的特點還在于，

　　垢吸附刷固定板繞轉軸的軸線一周螺旋的設置于轉軸上，每個垢吸附刷固定板的橫截面均沿轉軸的直徑方向設置。

　　每個垢吸附刷固定板與轉軸的軸線形成的夾角的大小為30°～60°。

　　垢吸附刷固定于垢吸附刷固定板上且兩者之間形成的夾角的大小范圍為30°～60°。

　　進水口和出水口與殼體的母線垂直。

　　本實用新型的有益效果是，本實用新型通過在殼體內部設計垢吸附刷固定板和垢吸附刷，當多層混合水經過入口進入除垢器后，經過除垢吸附材料吸附處理，其結垢量降低;通過在轉軸上設計扭力檢測裝置對扭力值進行處理分析，當達到設定值后可更換其內部吸附材料，本實用新型結構簡單，實用性較強。
