申請日2015.08.31
公開(公告)日2016.03.02
IPC分類號C02F3/34; C02F3/02
摘要
本實用新型涉及污水凈化設備技術領域，具體涉及一種微生物污水凈化器的反沖洗裝置，適用于中小型污水處理站或者園林景觀的污水處理。桶體外頂部的出水管道連接于控制出水方向的反沖洗控制閥，進水口通過進水管道連接位于曝氣裝置下方的輸水腔，曝氣裝置設置在桶體內底部，出水裝置主要由噴水管和調節閥門兩部分組成，調節閥門設置在反沖洗控制閥和噴水管之間，其凈化裝置利用反沖洗控制閥和充氣裝置來增加桶體內部的氣壓，能通過反沖洗控制閥將堵塞在進水口和生物填料表面的細小附著物、沉淀在凈化器底部的泥砂沖洗掉，維持污水凈化器的凈化效率;其凈化裝置采用微生物來凈化污水，不僅凈化范圍廣和使用成本低，而且能量消耗極低，可在水中長期使用。
權利要求書

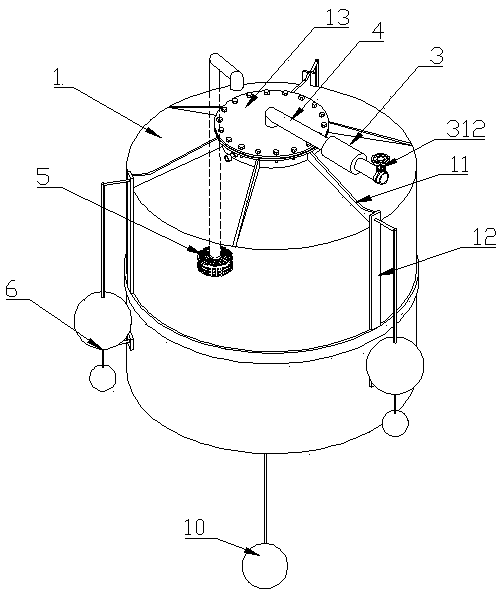

1.一種微生物污水凈化器的反沖洗裝置，主要包括：具有頂蓋(13)的桶體(1)、曝氣裝置(2)和反沖洗控制閥(3)，其特征在于：所述的桶體(1)內設有用于凈化的填充物(9)，桶體(1)外頂部的出水管道(4)連接于控制出水方向的反沖洗控制閥(3)，反沖洗控制閥(3)另一端連接于出水裝置(31)，進水口(5)通過進水管道(51)連接位于曝氣裝置(2)下方的輸水腔(7)，曝氣裝置(2)設置在桶體(1)內底部。
2.根據權利要求1所述的一種微生物污水凈化器的反沖洗裝置，其特征在于：所述的出水裝置(31)主要由L型的噴水管(311)和調節閥門(312)兩部分組成，調節閥門(312)設置在反沖洗控制閥(3)和噴水管(311)之間。
3.根據權利要求2所述的一種微生物污水凈化器的反沖洗裝置，其特征在于：所述的噴水管(311)外圍均設有若干個用于出水的圓孔。
4.根據權利要求1所述的一種微生物污水凈化器的反沖洗裝置，其特征在于：所述的進水口(5)頂部和外圍均設有若干個圓孔。
5.根據權利要求1或2所述的一種微生物污水凈化器的反沖洗裝置，其特征在于：所述的桶體(1)的側壁呈圓筒狀，桶體(1)的頂壁、底壁為錐臺狀，桶體(1)的頂壁設有若干根加強筋(11)，桶體(1)的側壁設有若干根加強板(12)。
6.根據權利要求5所述的一種微生物污水凈化器的反沖洗裝置，其特征在于：所述的桶體(1)外圍等距離分布若干組平衡球組(6)，平衡球組(6)主要由浮球(61)和平衡墜(62)組成，平衡墜(62)位于浮球(61)下方。
7.根據權利要求1或2所述的一種微生物污水凈化器的反沖洗裝置，其特征在于：所述的曝氣裝置(2)主要由通氣管(21)、曝氣腔(22)和曝氣管(23)組成，曝氣腔(22)側壁等分排布通孔并連接通氣管(21)，通氣管(21)連接若干曝氣管(23)，曝氣腔(22)連接于進氣管道(81)，進氣管道(81)另一端連接于充氣裝置(8)。
8.根據權利要求1所述的一種微生物污水凈化器的反沖洗裝置，其特征在于：所述的頂蓋(13)下方設有隔板(14)且固定在桶體內，隔板(14)和輸水腔(7)設有若干個通孔。
9.根據權利要求1所述的一種微生物污水凈化器的反沖洗裝置，其特征在于：所述的桶體(1)底部安裝有若干重心墜(10)。
說明書
一種微生物污水凈化器的反沖洗裝置
技術領域
本實用新型涉及污水凈化器技術領域，具體涉及一種微生物污水凈化器的反沖洗裝置,適用于中小型污水處理站園林景觀或者城鎮村居的河溝池塘的污水處理。
背景技術
隨著社會的發展，人們對生活的環境質量越來越重視，水資源保護受到了人們的關注。由于水資源污染無論對自然環境，還是對人類自身，都具有較大影響，一旦水體受到污染，要靠水體自凈來恢復水體清潔，非常困難。
目前，一些城鎮或絕大多數邁向城鎮化的農村，集體經濟基礎薄弱，在水體治污上亟需開發研制投入和運營成本低，處理效果好，可以就地分散處理的技術�，F(xiàn)有微生物污水凈化器或設備，都采用物理、化學、生物以及多者并存的綜合處理技術，幾乎存在投入和運營成本高、性價比低、出現二次污染的問題;一種生物方法：可以通過生物填料、曝氣裝置提供催化微生物快速繁殖的環境，使土著微生物在生物填料中快速掛膜，培殖大量活性強的土著微生物菌群排出到污水中，從而凈化污水;現有采用生物方法的設備一定程度存在投入成本偏高、故障率高或維護費用高，使用壽命短，進水孔道或生物填料被附著物或沉淀物堵塞，凈化效率隨使用時間逐步下降，未能更好節約能源以及影響景觀等問題。
發明內容
本實用新型的目的在于針對已有的技術現狀，采用如下技術方案：一種微生物污水凈化器的反沖洗裝置，主要包括：具有頂蓋的桶體、曝氣裝置和反沖洗控制閥，所述的桶體內部設有用于凈化的填充物，桶體外頂部的出水管道連接于控制出水方向的反沖洗控制閥，反沖洗控制閥另一端連接于出水裝置，進水口通過進水管道連接位于曝氣裝置下方的輸水腔，曝氣裝置設置在桶體內底部。
進一步的，所述的出水裝置主要由L型的噴水管和調節閥門兩部分組成，調節閥門設置在反沖洗控制閥和噴水管之間。
進一步的，所述的噴水管外圍均設有若干個用于出水的圓孔。
進一步的，所述的進水口頂部和外圍均設有若干個圓孔。
進一步的，所述的桶體的側壁呈圓筒狀，桶體的頂壁、底壁為錐臺狀，桶體的頂壁設有若干根加強筋，桶體的側壁設有若干根加強板。
進一步的，所述的桶體外圍等距離分布若干組平衡球組，平衡球組主要由浮球和平衡墜組成，平衡墜位于浮球下方。
上述方案中，所述的曝氣裝置主要由通氣管、曝氣腔和曝氣管組成，曝氣腔側壁等分排布通孔并連接通氣管，通氣管連接若干曝氣管，曝氣腔連接進氣管道，進氣管道另一端連接于充氣裝置。
上述方案中，所述的頂蓋下方設有隔板且固定在桶體內，隔板和輸水腔設有若干個通孔。
上述方案中，所述的桶體底部安裝有若干重心墜。
本實用新型的有益效果為：
1、其凈化裝置能通過反沖洗控制閥將堵塞在進水口的生物或附著物、在生物填料表面的細小附著物或少數老化未脫落的生物膜、以及沉淀在凈化器底部的泥砂沖洗掉，從而達到維持污水凈化器的凈化效率;
2、其凈化裝置通過桶體內部的生物填料、曝氣裝置提供催化微生物快速繁殖的環境，使土著微生物在生物填料中快速掛膜，培殖大量活性強的土著微生物菌群排出到污水中通過排除大量微生物來凈化污水，不僅凈化范圍廣和使用成本低，而且能量消耗極低，可在水中長期使用;
3、其凈化裝置通過平衡球組的浮球和平衡墜來保持桶體的平衡，使得污水凈化器整體的浮心位于污水凈化器整體的重心的正上方，且浮心和重心的連線垂直于水面，能保持該裝置在水層中垂直懸浮或上浮，保證反沖洗的順利進行。
