申請日2015.08.30

　　公開(公告)日2015.12.30

　　IPC分類號F28C3/06

　　摘要

　　本實用新型公開了一種高溫冷卻水處理裝置，包括混凝土基礎，混凝土基礎上設置有鋼柱，鋼柱從上至下設置有若干層水平支撐梁，最底層的水平支撐梁的下方設置有集水盤底部支撐梁，各層水平支撐梁上均設置有布水管，布水管上設置有噴頭，集水盤底部支撐梁上設置有集水盤，集水盤通過排水管與冷卻池連通，還包括從上至下依次連接各層水平支撐梁的布水管的送水管，送水管上設置有熱水泵。本實用新型采用自然通風，降低了能耗;構造簡單，可自行制作安裝，投資費用很低;采用不銹鋼板，避免了對設備的腐蝕;利用水霧與空氣充分接觸，提高了冷卻效率;清理、維修、更換方便。

　　權利要求書

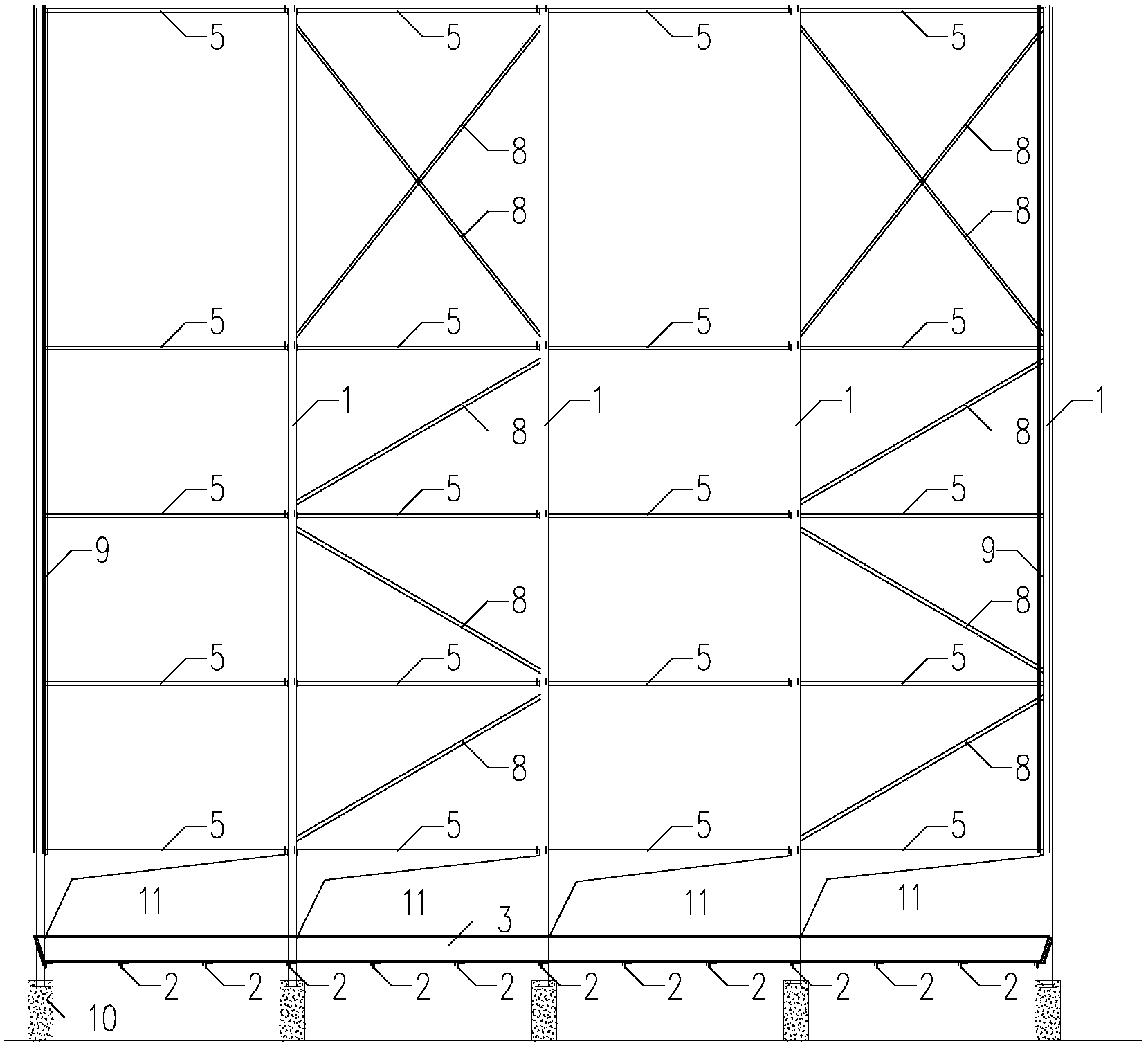

　　1.一種高溫冷卻水處理裝置，包括混凝土基礎(10)，其特征在于，混凝土基礎(10)上設置有鋼柱(1)，鋼柱(1)從上至下設置有若干層水平支撐梁(5)，最底層的水平支撐梁(5)的下方設置有集水盤底部支撐梁(2)，各層水平支撐梁(5)上均設置有布水管，布水管上設置有噴頭(6)，集水盤底部支撐梁(2)上設置有集水盤(3)，集水盤(3)通過排水管(4)與冷卻池連通，還包括從上至下依次連接各層水平支撐梁(5)的布水管的送水管，送水管上設置有熱水泵。

　　2.根據權利要求1所述的一種高溫冷卻水處理裝置，其特征在于，所述的各層水平支撐梁(5)之間設置有斜撐(8)。

　　3.根據權利要求2所述的一種高溫冷卻水處理裝置，其特征在于，所述的鋼柱(1)、水平支撐梁(5)和斜撐(8)構成的骨架的外側設置有內襯(9)。

　　4.根據權利要求3所述的一種高溫冷卻水處理裝置，其特征在于，所述的內襯外部設置有外維護板(7)。

　　5.根據權利要求1所述的一種高溫冷卻水處理裝置，其特征在于，所述的集水盤(3)上設置有排水孔，排水孔與排水管(4)連接。

　　6.根據權利要求5所述的一種高溫冷卻水處理裝置，其特征在于，所述的集水盤(3)向排水孔傾斜。

　　7.根據權利要求1所述的一種高溫冷卻水處理裝置，其特征在于，所述的集水盤(3)的四周設置有翻邊。

　　8.根據權利要求1所述的一種高溫冷卻水處理裝置，其特征在于，所述的各層的布水管通過管箍固定在各層水平支撐梁(5)上。

　　9.根據權利要求1所述的一種高溫冷卻水處理裝置，其特征在于，所述的集水盤(3)與最底層的水平支撐梁(5)之間設置有通風口。

　　說明書

　　一種高溫冷卻水處理裝置

　　技術領域

　　本實用新型屬于高溫冷卻水領域，更具體涉及一種高溫冷卻水處理裝置，適用于食品、醫藥等行業的高溫殺菌釜出水或高溫蒸餾水的冷卻降溫。

　　背景技術

　　在食品、醫藥行業中，經常會使用120℃左右的高溫水進行殺菌;在酒類行業中，也會使用到高溫蒸餾水。為節約水資源，一般將這些高溫水冷卻后進行回用。目前常用的冷卻方法有自然冷卻、機械冷卻等。自然冷卻通過將高溫水排入水池，在自然狀態下高溫水與大氣產生熱交換，達到冷卻高溫水的目的。自然冷卻節約能源，不需要太多設備;但要有一個容量很大的水池;受天氣狀況影響大;只有表層與空氣接觸，冷卻效率低下。機械冷卻主要由冷卻塔和收集水池組成，高溫水通過泵送入冷卻塔，冷卻塔內的風扇不斷轉動，在水流動的過程中與空氣接觸達到冷卻的目的。機械冷卻效果好，運行穩定，受天氣狀況影響小，故得到了廣泛的應用;但機械冷卻能耗較高，不太經濟;高溫水對冷卻機械具有腐蝕性，使用一段時間就需更換;冷卻塔內的填料容易附著水垢，不易清理且降低冷卻效率;冷卻塔造價較高。

　　實用新型內容

　　本實用新型的目的是針對現有技術存在的上述問題，提供一種高溫冷卻水處理裝置，該裝置通過由上而下的多層布水方案，通過每層的噴頭向空氣中噴水，使霧狀水與空氣充分接觸，達到冷卻的效果，最后冷卻水在重力的作用下流入集水盤，再通過排水管排至冷水池中。

　　為了實現上述的目的，本實用新型采用以下技術措施：

　　一種高溫冷卻水處理裝置，包括混凝土基礎，混凝土基礎上設置有鋼柱，鋼柱從上至下設置有若干層水平支撐梁，最底層的水平支撐梁的下方設置有集水盤底部支撐梁，各層水平支撐梁上均設置有布水管，布水管上設置有噴頭，集水盤底部支撐梁上設置有集水盤，集水盤通過排水管與冷卻池連通，還包括從上至下依次連接各層水平支撐梁的布水管的送水管，送水管上設置有熱水泵。

　　如上所述的各層水平支撐梁之間設置有斜撐。

　　如上所述的鋼柱、水平支撐梁和斜撐構成的骨架的外側設置有內襯。

　　如上所述的內襯外部設置有外維護板。

　　如上所述的集水盤上設置有排水孔，排水孔與排水管連接。

　　如上所述的集水盤向排水孔傾斜。

　　如上所述的集水盤的四周設置有翻邊。

　　如上所述的各層的布水管通過管箍固定在各層水平支撐梁上。

　　如上所述的集水盤與最底層的水平支撐梁之間設置有通風口。

　　本實用新型與現有技術相比，具有以下優點和效果：

　　1)采用自然通風，降低了能耗;

　　2)構造簡單，可自行制作安裝，投資費用很低;

　　3)采用不銹鋼板，避免了對設備的腐蝕;

　　4)利用水霧與空氣充分接觸，提高了冷卻效率;

　　5)清理、維修、更換方便。
