申請日2015.09.24
公開(公告)日2015.11.18
IPC分類號B09B5/00; B09B3/00
摘要
一種垃圾物水處理分離系統，包括底板、本體、框體、蒸發裝置、第一推動裝置、第二推動裝置及粉碎裝置，底板上設有第一支撐桿、收料箱，本體上設有第二支撐桿、第三支撐桿及第一支架，框體上設有第一通孔、固定環、進料斗、集料斗、第一橫桿、第一管道及第一磁環，蒸發裝置上設有第二管道、第二磁環、第一支撐板、散熱框及加熱棒，第一推動裝置上設有第一氣缸、第一推動桿、推動板、密封環及第二支架，第二推動裝置上設有第二氣缸、第二推動桿、推動塊、第二支撐板及連接塊，粉碎裝置上設有集料塊、擋板、矩形塊、第三支架、粉粹輪及粉碎齒，本發明能對垃圾物進行有效處理，實現垃圾物與水的分離，減少垃圾物對環境的污染，較好地保護環境。

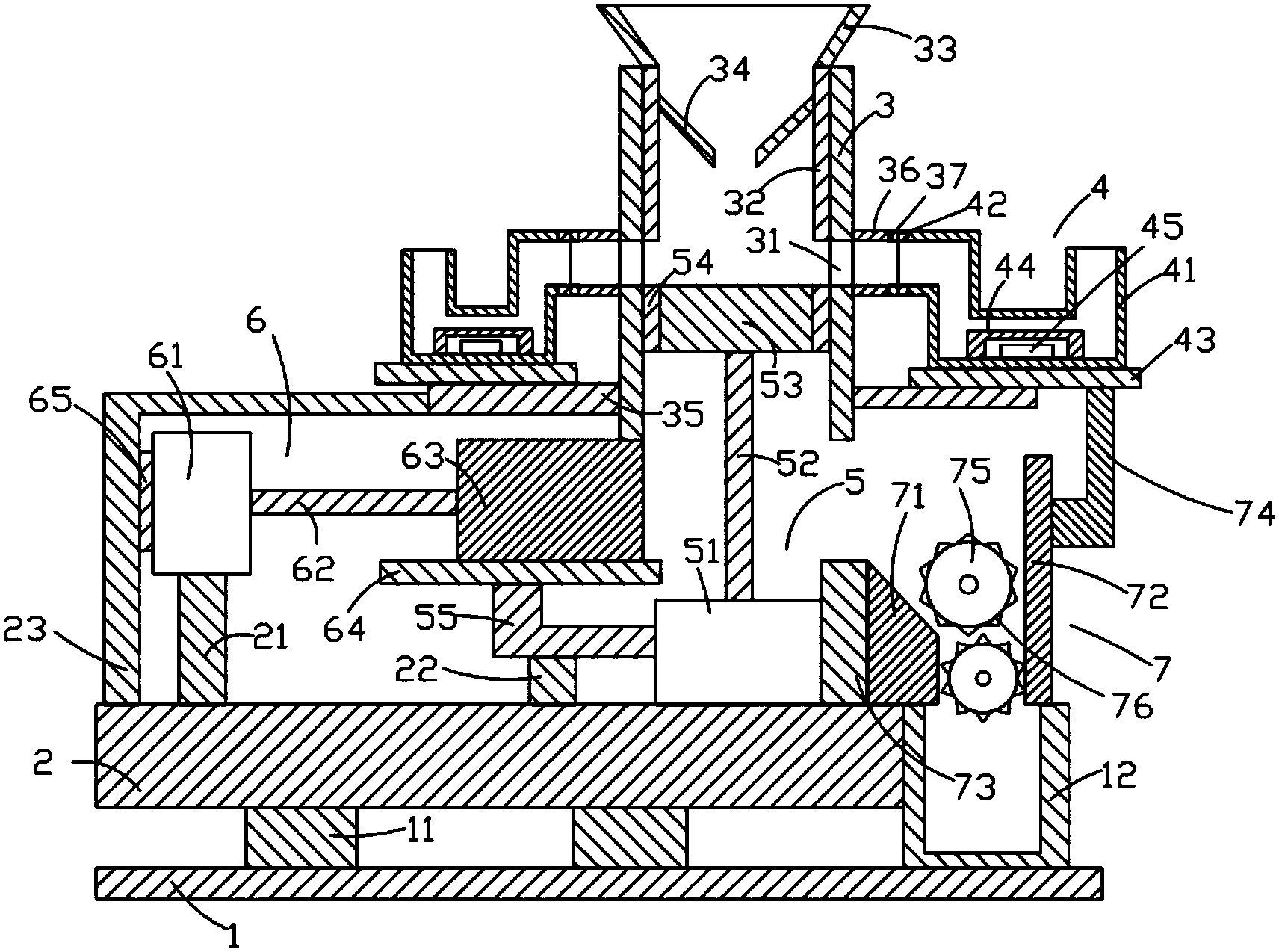

摘要附圖
權利要求書
1.一種垃圾物水處理分離系統，其特征在于：所述垃圾物水處 理分離系統包括底板、位于所述底板上方的本體、位于所述本體上方 的框體、位于所述框體下方的蒸發裝置、位于所述本體上方的第一推 動裝置、位于所述第一推動裝置左側的第二推動裝置及位于所述第一 推動裝置右側的粉碎裝置，所述底板上設有第一支撐桿、位于右側的 收料箱，所述本體上設有第二支撐桿、位于所述第二支撐桿右側的第 三支撐桿及位于所述第二支撐桿左側的第一支架，所述框體上設有第 一通孔、位于所述第一通孔上方的固定環、位于所述固定環上方的進 料斗、位于所述固定環左側的集料斗、位于所述集料斗下方的第一橫 桿、位于所述第一通孔上方的第一管道及位于所述第一管道右側的第 一磁環，所述蒸發裝置上設有第二管道、位于所述第二管道上方的第 二磁環、位于所述第二管道下方的第一支撐板、位于所述第一支撐板 上方的散熱框及位于所述散熱框內部的加熱棒，所述第一推動裝置上 設有第一氣缸、位于所述第一氣缸上方的第一推動桿、位于所述第一 推動桿上方的推動板、位于所述推動板左側的密封環及位于所述第一 氣缸左側的第二支架，所述第二推動裝置上設有第二氣缸、位于所述 第二氣缸右側的第二推動桿、位于所述第二推動桿右側的推動塊、位 于所述推動塊下方的第二支撐板及位于所述第二氣缸左側的連接塊， 所述粉碎裝置上設有集料塊、位于所述集料塊右側的擋板、位于所述 集料塊左側的矩形塊、位于所述擋板右側的第三支架、位于所述擋板 左側的粉粹輪及位于所述粉粹輪表面上的粉碎齒。
2.根據權利要求1所述的垃圾物水處理分離系統，其特征在于： 所述第一支撐桿呈長方體，所述第一支撐桿豎直放置，所述第一支撐 桿下端與所述底板的上表面固定連接，所述收料箱橫截面呈凹字形， 所述收料箱下表面與所述底板的上表面接觸。
3.根據權利要求2所述的垃圾物水處理分離系統，其特征在于： 所述第二支撐桿呈長方體，所述第二支撐桿豎直放置，所述第二支撐 桿下表面與所述本體的上表面固定連接，所述第三支撐桿成長方體， 所述第三支撐桿豎直放置，所述第三支撐桿下表面與所述本體的上表 面固定連接，所述第一支架呈L形，所述第一支架一端與所述本體的 上表面固定連接，所述第一支架另一端呈水平狀。
4.根據權利要求3所述的垃圾物水處理分離系統，其特征在于： 所述第一通孔與所述框體的內部相通，所述固定環呈橫截面為圓環的 柱體，所述固定環位于所述框體的內部，所述固定環外表面與所述框 體的內表面滑動連接，所述進料斗橫截面成等腰梯形，所述進料斗下 表面與所述固定環的上表面固定連接。
5.根據權利要求4所述的垃圾物水處理分離系統，其特征在于： 所述集料斗橫截面成等腰梯形，所述集料斗上端與所述框體的內表面 固定連接，所述第一橫桿呈長方體，所述第一橫桿水平放置，所述第 一橫桿右端與所述框體的左表面固定連接，所述第一橫桿左端與所述 第一支架固定連接，所述第一管道一端對準所述第一通孔且與所述框 體的側面固定連接，所述第一磁環呈橫截面為圓環的柱體，所述第一 磁環一端與所述第一管道的側面固定連接。
6.根據權利要求5所述的垃圾物水處理分離系統，其特征在于： 所述第二管道呈彎折狀，所述第二磁環呈橫截面為圓環的柱體，所述 第二磁環一端與所述第二管道的側面固定連接，所述第二磁環另一端 與所述第一磁環的側面固定連接，所述第一支撐板呈長方體，所述第 一支撐板水平放置，所述第一支撐板的上表面與所述第二管道固定連 接，所述散熱框橫截面呈凹字形，所述散熱框下表面與所述第二管道 的內表面固定連接，所述加熱棒與所述第二管道的內表面固定連接。
7.根據權利要求6所述的垃圾物水處理分離系統，其特征在于： 所述第一氣缸下表面與所述本體的上表面固定連接，所述第一推動桿 呈圓柱體，所述第一推動桿豎直放置，所述第一推動桿下端與所述第 一氣缸連接，所述推動板呈長方體，所述推動板水平放置，所述推動 板下表面與所述第一推動桿的上端固定連接，所述密封環內表面與所 述推動板的外表面固定連接，所述密封環外表面與所述框體的內表面 滑動連接，所述第二支架呈L形，所述第二支架一端與所述第一氣缸 的左表面固定連接，所述第二支架另一端豎直向上，所述第二支架下 表面與所述第三支撐桿的上表面固定連接。
8.根據權利要求7所述的垃圾物水處理分離系統，其特征在于： 所述第二氣缸下表面與所述第二支撐桿的上端固定連接，所述第二推 動桿呈圓柱體，所述第二推動桿水平放置，所述第二推動桿左端與所 述第二氣缸連接，所述推動塊呈長方體，所述推動塊水平放置，所述 推動塊左表面與所述第二推動桿的右端固定連接，所述第二支撐板呈 長方體，所述第二支撐板水平放置，所述第二支撐板下表面與所述第 二支架的上端固定連接，所述第二支撐板上表面與所述推動塊的下表 面滑動連接，所述連接塊呈長方體，所述連接塊一端與所述第一支架 的側面固定連接，所述連接塊另一端與所述第二氣缸的側面固定連 接。
9.根據權利要求8所述的垃圾物水處理分離系統，其特征在于： 所述集料塊橫截面呈直角梯形，所述集料塊上表面呈傾斜狀，所述集 料塊下表面與所述本體的上表面固定連接，所述擋板呈長方體，所述 擋板豎直放置且位于所述集料塊的右側，所述矩形塊呈長方體，所述 矩形塊豎直放置，所述矩形塊下表面與所述本體的上表面固定連接， 所述矩形塊左表面與所述第一氣缸的右表面固定連接，所述矩形塊右 表面與所述集料塊的左表面固定連接，所述第三支架呈L形，所述第 三支架一端與所述第一支撐板的下表面固定連接，所述第三支架另一 端與所述擋板的右表面固定連接，所述粉粹輪呈圓柱體，所述粉粹輪 位于所述集料塊與所述擋板之間，所述粉碎齒與所述粉粹輪固定連 接。
說明書
一種垃圾物水處理分離系統
技術領域
本發明涉及環保技術領域，尤其涉及一種垃圾物水處理分離系 統。
背景技術
目前，人們隨時隨地都在不斷地產生垃圾，如果不對垃圾進行處 理，則會大大污染環境，對人們生活造成嚴重影響。現在大多垃圾都 是經過簡單的掩埋處理，雖能解決一時的問題，但并不長遠，而且簡 單的掩埋處理在以后可能會產生更多問題。至于垃圾處理機器則是大 型機械，需要工人對垃圾進行收集，而且也只是簡單的擠壓成塊。所 以，需要對此予以改進，以便更好地解決垃圾處理問題。
因此，需要提供一種新的技術方案解決上述技術問題。
發明內容
本發明的目的是提供一種可有效解決上述技術問題的垃圾物水 處理分離系統。
為了解決上述技術問題，本發明采用如下技術方案：
一種垃圾物水處理分離系統，所述垃圾物水處理分離系統包括底 板、位于所述底板上方的本體、位于所述本體上方的框體、位于所述 框體下方的蒸發裝置、位于所述本體上方的第一推動裝置、位于所述 第一推動裝置左側的第二推動裝置及位于所述第一推動裝置右側的 粉碎裝置，所述底板上設有第一支撐桿、位于右側的收料箱，所述本 體上設有第二支撐桿、位于所述第二支撐桿右側的第三支撐桿及位于 所述第二支撐桿左側的第一支架，所述框體上設有第一通孔、位于所 述第一通孔上方的固定環、位于所述固定環上方的進料斗、位于所述 固定環左側的集料斗、位于所述集料斗下方的第一橫桿、位于所述第 一通孔上方的第一管道及位于所述第一管道右側的第一磁環，所述蒸 發裝置上設有第二管道、位于所述第二管道上方的第二磁環、位于所 述第二管道下方的第一支撐板、位于所述第一支撐板上方的散熱框及 位于所述散熱框內部的加熱棒，所述第一推動裝置上設有第一氣缸、 位于所述第一氣缸上方的第一推動桿、位于所述第一推動桿上方的推 動板、位于所述推動板左側的密封環及位于所述第一氣缸左側的第二 支架，所述第二推動裝置上設有第二氣缸、位于所述第二氣缸右側的 第二推動桿、位于所述第二推動桿右側的推動塊、位于所述推動塊下 方的第二支撐板及位于所述第二氣缸左側的連接塊，所述粉碎裝置上 設有集料塊、位于所述集料塊右側的擋板、位于所述集料塊左側的矩 形塊、位于所述擋板右側的第三支架、位于所述擋板左側的粉粹輪及 位于所述粉粹輪表面上的粉碎齒。
所述第一支撐桿呈長方體，所述第一支撐桿豎直放置，所述第一 支撐桿下端與所述底板的上表面固定連接，所述收料箱橫截面呈凹字 形，所述收料箱下表面與所述底板的上表面接觸。
所述第二支撐桿呈長方體，所述第二支撐桿豎直放置，所述第二 支撐桿下表面與所述本體的上表面固定連接，所述第三支撐桿成長方 體，所述第三支撐桿豎直放置，所述第三支撐桿下表面與所述本體的 上表面固定連接，所述第一支架呈L形，所述第一支架一端與所述本 體的上表面固定連接，所述第一支架另一端呈水平狀。
所述第一通孔與所述框體的內部相通，所述固定環呈橫截面為圓 環的柱體，所述固定環位于所述框體的內部，所述固定環外表面與所 述框體的內表面滑動連接，所述進料斗橫截面成等腰梯形，所述進料 斗下表面與所述固定環的上表面固定連接。
所述集料斗橫截面成等腰梯形，所述集料斗上端與所述框體的內 表面固定連接，所述第一橫桿呈長方體，所述第一橫桿水平放置，所 述第一橫桿右端與所述框體的左表面固定連接，所述第一橫桿左端與 所述第一支架固定連接，所述第一管道一端對準所述第一通孔且與所 述框體的側面固定連接，所述第一磁環呈橫截面為圓環的柱體，所述 第一磁環一端與所述第一管道的側面固定連接。
所述第二管道呈彎折狀，所述第二磁環呈橫截面為圓環的柱體， 所述第二磁環一端與所述第二管道的側面固定連接，所述第二磁環另 一端與所述第一磁環的側面固定連接，所述第一支撐板呈長方體，所 述第一支撐板水平放置，所述第一支撐板的上表面與所述第二管道固 定連接，所述散熱框橫截面呈凹字形，所述散熱框下表面與所述第二 管道的內表面固定連接，所述加熱棒與所述第二管道的內表面固定連 接。
所述第一氣缸下表面與所述本體的上表面固定連接，所述第一推 動桿呈圓柱體，所述第一推動桿豎直放置，所述第一推動桿下端與所 述第一氣缸連接，所述推動板呈長方體，所述推動板水平放置，所述 推動板下表面與所述第一推動桿的上端固定連接，所述密封環內表面 與所述推動板的外表面固定連接，所述密封環外表面與所述框體的內 表面滑動連接，所述第二支架呈L形，所述第二支架一端與所述第一 氣缸的左表面固定連接，所述第二支架另一端豎直向上，所述第二支 架下表面與所述第三支撐桿的上表面固定連接。
所述第二氣缸下表面與所述第二支撐桿的上端固定連接，所述第 二推動桿呈圓柱體，所述第二推動桿水平放置，所述第二推動桿左端 與所述第二氣缸連接，所述推動塊呈長方體，所述推動塊水平放置， 所述推動塊左表面與所述第二推動桿的右端固定連接，所述第二支撐 板呈長方體，所述第二支撐板水平放置，所述第二支撐板下表面與所 述第二支架的上端固定連接，所述第二支撐板上表面與所述推動塊的 下表面滑動連接，所述連接塊呈長方體，所述連接塊一端與所述第一 支架的側面固定連接，所述連接塊另一端與所述第二氣缸的側面固定 連接。
所述集料塊橫截面呈直角梯形，所述集料塊上表面呈傾斜狀，所 述集料塊下表面與所述本體的上表面固定連接，所述擋板呈長方體， 所述擋板豎直放置且位于所述集料塊的右側，所述矩形塊呈長方體， 所述矩形塊豎直放置，所述矩形塊下表面與所述本體的上表面固定連 接，所述矩形塊左表面與所述第一氣缸的右表面固定連接，所述矩形 塊右表面與所述集料塊的左表面固定連接，所述第三支架呈L形，所 述第三支架一端與所述第一支撐板的下表面固定連接，所述第三支架 另一端與所述擋板的右表面固定連接，所述粉粹輪呈圓柱體，所述粉 粹輪位于所述集料塊與所述擋板之間，所述粉碎齒與所述粉粹輪固定 連接。
采用上述技術方案后，本發明具有如下優點：
本發明垃圾物水處理分離系統結構簡單，使用方便，能夠?qū)?物進行有效處理，實現垃圾物與水的分離，且可以對分離出來的水進 行蒸發處理，并將水蒸氣排出到空氣中，防止環境污染，同時對垃圾 物進行粉碎回收，降低了回收難度，并且可以將粉碎的垃圾用于其他 途徑，減少其對環境的污染，從而可以對環境起到較好保護作用。
