申請日2015.08.29

　　公開(公告)日2015.12.30

　　IPC分類號C02F1/26; C02F101/32; C02F103/36; C02F1/40

　　摘要

　　一種甲醇制烯烴工藝廢水分油裝置，屬于化工設備技術領域。它包括相互連接的工藝廢水進水管和分離罐，分離罐頂部設置出油管，底部設置出水管，工藝廢水進水管和分離罐之間設置文丘里混合器，分離罐上設置油水界面計，出水管上設置流量控制閥，油水界面計與流量控制閥連接，所述分離罐頂部設置補油管，補油管與工藝廢水進水管相通。本實用新型通過采用上述技術，工藝廢水先經過文丘里混合器，與分離罐中經補油管出來的油混合后再進入分離罐，補油管中的油既作為萃取劑，又能保證工藝廢水中油含量穩定，有利于油水分離，在分離罐內設置人字擋板，減少返混的同時能。提高分離效果;設置界面計，調節水相流量，控制油水分離罐內界面，提高了油水分離效果。

　　權利要求書

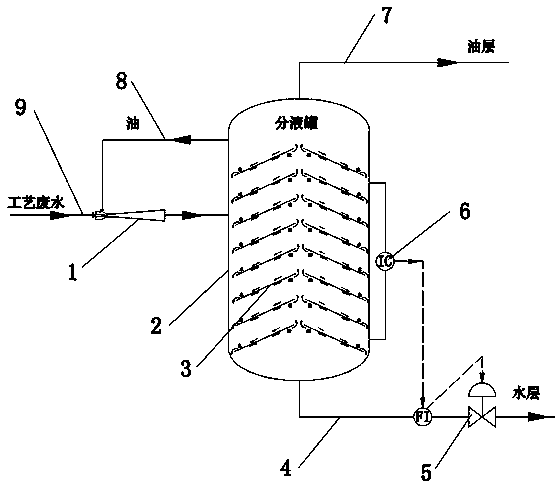

　　1.一種甲醇制烯烴工藝廢水分油裝置，包括相互連接的工藝廢水進水管(9)和分離罐(2)，分離罐(2)頂部設置出油管(7)，底部設置出水管(4)，其特征在于所述工藝廢水進水管(9)和分離罐(2)之間設置文丘里混合器(1)，分離罐(2)上設置油水界面計(6)，出水管(4)上設置流量控制閥(5)，所述油水界面計(6)與流量控制閥(5)連接，所述分離罐(2)頂部設置補油管(8)，補油管(8)與工藝廢水進水管(9)相通。

　　2.根據權利要求1所述的一種甲醇制烯烴工藝廢水分油裝置，其特征在于所述分離罐(2)內設置分流板(3)，分流板(3)傾斜設置在分流板(3)內。

　　說明書

　　一種甲醇制烯烴工藝廢水分油裝置

　　技術領域

　　本實用新型屬于化工設備技術領域，具體涉及一種能維持保證工藝廢水中的油含量穩定，有利于油水分離的甲醇制烯烴工藝廢水分油裝置。

　　背景技術

　　甲醇制烯烴裝置(MTO裝置)工藝廢水中，由于MTO裝置隨著反應條件、甲醇原料、催化劑活性等不同所副產的油量不同，油的組分也隨著上述條件的變化而發生變化：

　　MTO主要反應過程：CH3OH+CH3OH→CH3OCH3+H2O

　　CH3OCH3→CH2=CH2+H2O

　　3CH3OH→C3H6+3H2O

　　從上述反應方程式可看出MTO反應會生成大量的水。在MTO裝置水洗塔中水和高沸點油類冷凝進入液相系統，經污水汽提塔回收其中的甲醇和二甲醚后，作為工藝廢水排放至污水處理裝置。

　　正常情況下，工藝廢水中不含明顯的油，通過污水處理場的氣浮裝置可將其去除后，可生化性較好;在某些操作條件下，比如反應溫度過高，催化劑活性過高，或者由于甲醇原料的問題導致MTO的深度反應增加，生成大量的高沸點油類，主要為多甲基苯的混合物，在汽提塔中不能將其進行分離，從而留在工藝廢水中，導致工藝廢水中含有大量的油類，污水處理場的氣浮裝置不能滿足處理要求，從而導致污水處理效果差。

　　實用新型內容

　　針對現有技術中存在的上述問題，本實用新型的目的在于提供一種能維持保證工藝廢水中的油含量穩定，有利于油水分離的甲醇制烯烴工藝廢水分油裝置。

　　所述的一種甲醇制烯烴工藝廢水分油裝置，包括相互連接的工藝廢水進水管和分離罐，分離罐頂部設置出油管，底部設置出水管，其特征在于所述工藝廢水進水管和分離罐之間設置文丘里混合器，分離罐上設置油水界面計，出水管上設置流量控制閥，所述油水界面計與流量控制閥連接，所述分離罐頂部設置補油管，補油管與工藝廢水進水管相通。

　　所述的一種甲醇制烯烴工藝廢水分油裝置，其特征在于所述分離罐內設置分流板，分流板傾斜設置在分流板內。

　　上述的一種甲醇制烯烴工藝廢水分油裝置，包括相互連接的工藝廢水進水管和分離罐，分離罐頂部設置出油管，底部設置出水管，所述工藝廢水進水管和分離罐之間設置文丘里混合器，分離罐上設置油水界面計，出水管上設置流量控制閥，所述油水界面計與流量控制閥連接，所述分離罐頂部設置補油管，補油管與工藝廢水進水管相通。本實用新型通過采用上述技術，工藝廢水先經過文丘里混合器，與分離罐中經補油管出來的油混合后再進入分離罐，補油管中的油既作為萃取劑，又能保證工藝廢水中油含量穩定，有利于油水分離，在分離罐內設置分流板，減少返混的同時能。提高分離效果;設置界面計，調節水相流量，控制油水分離罐內界面，提高了油水分離效果。
