申請日2015.09.24

　　公開(公告)日2016.01.13

　　IPC分類號C22B7/00; C22B11/00; C22B34/32; C22B23/00; C02F1/04; C02F101/20; C02F101/22; C02F103/16

　　摘要

　　本實用新型涉及電鍍廢水回收設備領域，更具體地說是一種貴金屬電鍍廢水濃縮回收設備，能夠?qū)㈦婂儚U水中的金、銀、銠、鈀、鉻、鎳等重金屬分離回收，低耗能、綠色環保，回收處理效果好。螺旋加熱管設置在外環槽的內部，外環槽安裝在罐體下端的外壁上，高溫油充滿罐體、外環槽和螺旋加熱管之間的間隙。節流閥Ⅰ和離心泵均安裝在液管上，液管固定連接在罐體的底端。單向閥Ⅰ安裝在進液管上，液位檢測裝置安裝在罐體的外壁上。螺旋冷凝管和排水槽均設置在罐體上端的內部，單向閥Ⅱ和真空泵均安裝在排水管上，排水管的一端固定固定連接在罐體的外壁上，并且排水管與排水槽之間連通。排水管的另一端與控制器相連接。節流閥Ⅱ安裝在罐體的頂端。

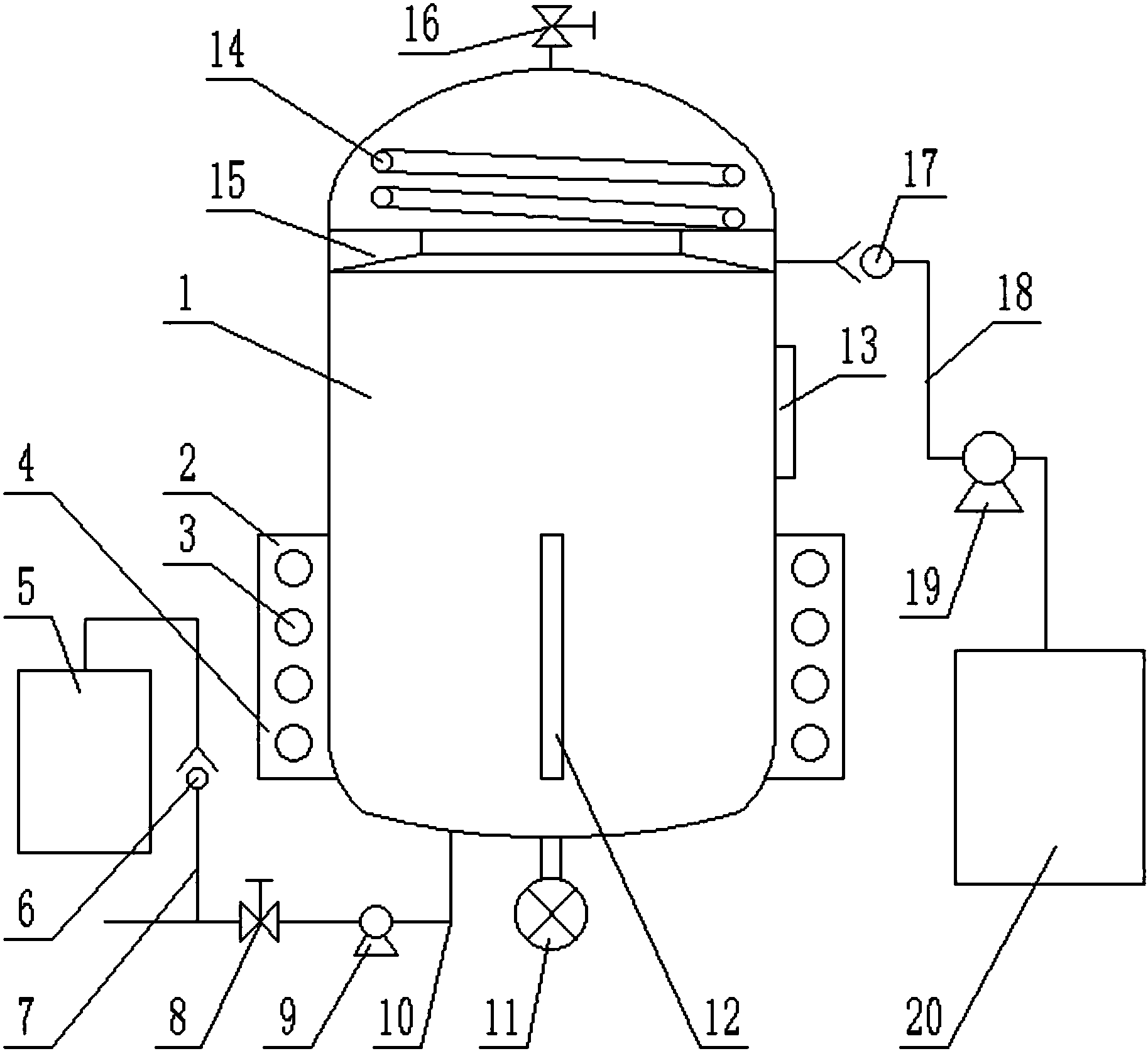

　　摘要附圖



　　權利要求書

　　1.一種貴金屬電鍍廢水濃縮回收設備，包括罐體(1)、外環槽(2)、螺旋加熱管(3)、高溫油(4)、廢水池(5)、單向閥Ⅰ(6)、進液管(7)、節流閥Ⅰ(8)、離心泵(9)、液管(10)、排渣裝置(11)、液位檢測裝置(12)、觀察窗(13)、螺旋冷凝管(14)、排水槽(15)、節流閥Ⅱ(16)、單向閥 Ⅱ(17)、排水管(18)、真空泵(19)和控制器(20)，其特征在于：液位檢測裝置(12)包括U形液位管(12-1)、液位感應器Ⅰ(12-2)、液位感應器Ⅱ(12-2)和液位感應器Ⅲ(12-3)，液位感應器Ⅰ(12-2)、液位感應器 Ⅱ(12-2)和液位感應器Ⅲ(12-3)從上到下依次安裝在U形液位管(12-1) 上;

　　螺旋加熱管(3)設置在外環槽(2)的內部，外環槽(2)安裝在罐體(1) 下端的外壁上，高溫油(4)充滿罐體(1)、外環槽(2)和螺旋加熱管(3) 之間的間隙;排渣裝置(11)固定連接在罐體(1)的底端;節流閥Ⅰ(8)和離心泵(9)均安裝在液管(10)上，液管(10)固定連接在罐體(1)的底端;單向閥Ⅰ(6)安裝在進液管(7)上，進液管(7)的一端固定連接在液管(10) 上，進液管(7)的另一端設置在廢水池(5)的內部;液位檢測裝置(12)安裝在罐體(1)的外壁上;觀察窗(13)設置在罐體(1)的外壁上，并且觀察窗(13)位于外環槽(2)的上方;螺旋冷凝管(14)和排水槽(15)均設置在罐體(1)上端的內部，并且排水槽(15)位于螺旋冷凝管(14)的下方;單向閥Ⅱ(17)和真空泵(19)均安裝在排水管(18)上，排水管(18)的一端固定固定連接在罐體(1)的外壁上，并且排水管(18)與排水槽(15)之間連通;排水管(18)的另一端與控制器(20)相連接;節流閥Ⅱ(16)安裝在罐體(1) 的頂端。

　　2.根據權利要求1所述的一種貴金屬電鍍廢水濃縮回收設備，其特征在于：所述的罐體(1)、外環槽(2)和螺旋加熱管(3)同軸。

　　3.根據權利要求1所述的一種貴金屬電鍍廢水濃縮回收設備，其特征在于：所述的液管(10)與罐體(1)的內部連通。

　　4.根據權利要求1所述的一種貴金屬電鍍廢水濃縮回收設備，其特征在于：所述的液位感應器Ⅰ(12-2)、液位感應器Ⅱ(12-2)和液位感應器Ⅲ(12-3) 的型號相同。

　　說明書

　　一種貴金屬電鍍廢水濃縮回收設備

　　技術領域

　　本實用新型涉及電鍍廢水回收設備領域，更具體地說涉及一種貴金屬電鍍廢水濃縮回收設備。

　　背景技術

　　在工業電鍍生產當中，會產生很多的電鍍水洗液、電鍍槽液水等含有大量重金屬的工業廢水。

　　電鍍廢水中的重金屬難以處理，采用一般的化學法、物理法、活性污泥法、生物膜法以及厭氧生物法也難以實現廢水中重金屬的零排放，如果這些廢水不經過徹底處理就排放在河流中，將會導致生態環境的污染，經過動植物和水流的不斷傳播，甚至危害人體健康。

　　發明內容

　　本實用新型主要解決的技術問題是：提供一種貴金屬電鍍廢水濃縮回收設備，能夠?qū)㈦婂儚U水中的金、銀、銠、鈀、鉻、鎳等重金屬分離回收，低耗能、綠色環保，回收處理效果好。

　　為解決上述技術問題，本實用新型涉及電鍍廢水回收設備領域，更具體地說是一種貴金屬電鍍廢水濃縮回收設備，包括播罐體、外環槽、螺旋加熱管、高溫油、廢水池、單向閥Ⅰ、進液管、節流閥Ⅰ、離心泵、液管、排渣裝置、液位檢測裝置、觀察窗、螺旋冷凝管、排水槽、節流閥Ⅱ、單向閥Ⅱ、排水管、真空泵和控制器，能夠?qū)㈦婂儚U水中的金、銀、銠、鈀、鉻、鎳等重金屬分離回收，低耗能、綠色環保，回收處理效果好。

　　液位檢測裝置包括U形液位管、液位感應器Ⅰ、液位感應器Ⅱ和液位感應器Ⅲ，液位感應器Ⅰ、液位感應器Ⅱ和液位感應器Ⅲ從上到下依次安裝在U形液位管上。

　　螺旋加熱管設置在外環槽的內部，外環槽安裝在罐體下端的外壁上，高溫油充滿罐體、外環槽和螺旋加熱管之間的間隙。排渣裝置固定連接在罐體的底端。節流閥Ⅰ和離心泵均安裝在液管上，液管固定連接在罐體的底端。單向閥 Ⅰ安裝在進液管上，進液管的一端固定連接在液管上，進液管的另一端設置在廢水池的內部。液位檢測裝置安裝在罐體的外壁上。觀察窗設置在罐體的外壁上，并且觀察窗位于外環槽的上方。螺旋冷凝管和排水槽均設置在罐體上端的內部，并且排水槽位于螺旋冷凝管的下方。單向閥Ⅱ和真空泵均安裝在排水管上，排水管的一端固定固定連接在罐體的外壁上，并且排水管與排水槽之間連通。排水管的另一端與控制器相連接。節流閥Ⅱ安裝在罐體的頂端。

　　作為本技術方案的進一步優化，本實用新型一種貴金屬電鍍廢水濃縮回收設備所述的罐體、外環槽和螺旋加熱管同軸。

　　作為本技術方案的進一步優化，本實用新型一種貴金屬電鍍廢水濃縮回收設備所述的液管與罐體的內部連通。

　　作為本技術方案的進一步優化，本實用新型一種貴金屬電鍍廢水濃縮回收設備所述的液位感應器Ⅰ、液位感應器Ⅱ和液位感應器Ⅲ的型號相同。

　　本實用新型一種貴金屬電鍍廢水濃縮回收設備的有益效果為：

　　本實用新型一種貴金屬電鍍廢水濃縮回收設備，能夠?qū)㈦婂儚U水中的金、銀、銠、鈀、鉻、鎳等重金屬分離回收，低耗能、綠色環保，回收處理效果好。
