申請日2015.09.24

　　公開(公告)日2016.01.13

　　IPC分類號C02F1/461; C02F101/34

　　摘要

　　本發明公開了一種去除廢水中苯系有機物的電解裝置，包括電極組(1)、PVC槽體(2)和廢水箱(3)，電極組(1)包括陽極管(4)和陰極管(5)，陽極管(4)中的陽極為貴金屬涂層電極，陰極管(5)為鈦管，陽極管(4)和陰極管(5)分別接入直流電源的正負極，陰極管(5)外側包覆有PVC管件(6);PVC槽體(2)設置為管狀，其包括廢水進水口(7)、出水口(8)和冷卻水出水口(9)，廢水進水口(7)與廢水箱(3)相連接，廢水進水口(7)位于PVC槽體(2)的底端，出水口(8)和冷卻水出水口(9)位于PVC槽體(2)的頂端。本發明可去除廢水中的苯系化合物，提高電解效率，節省電耗、節能環保。

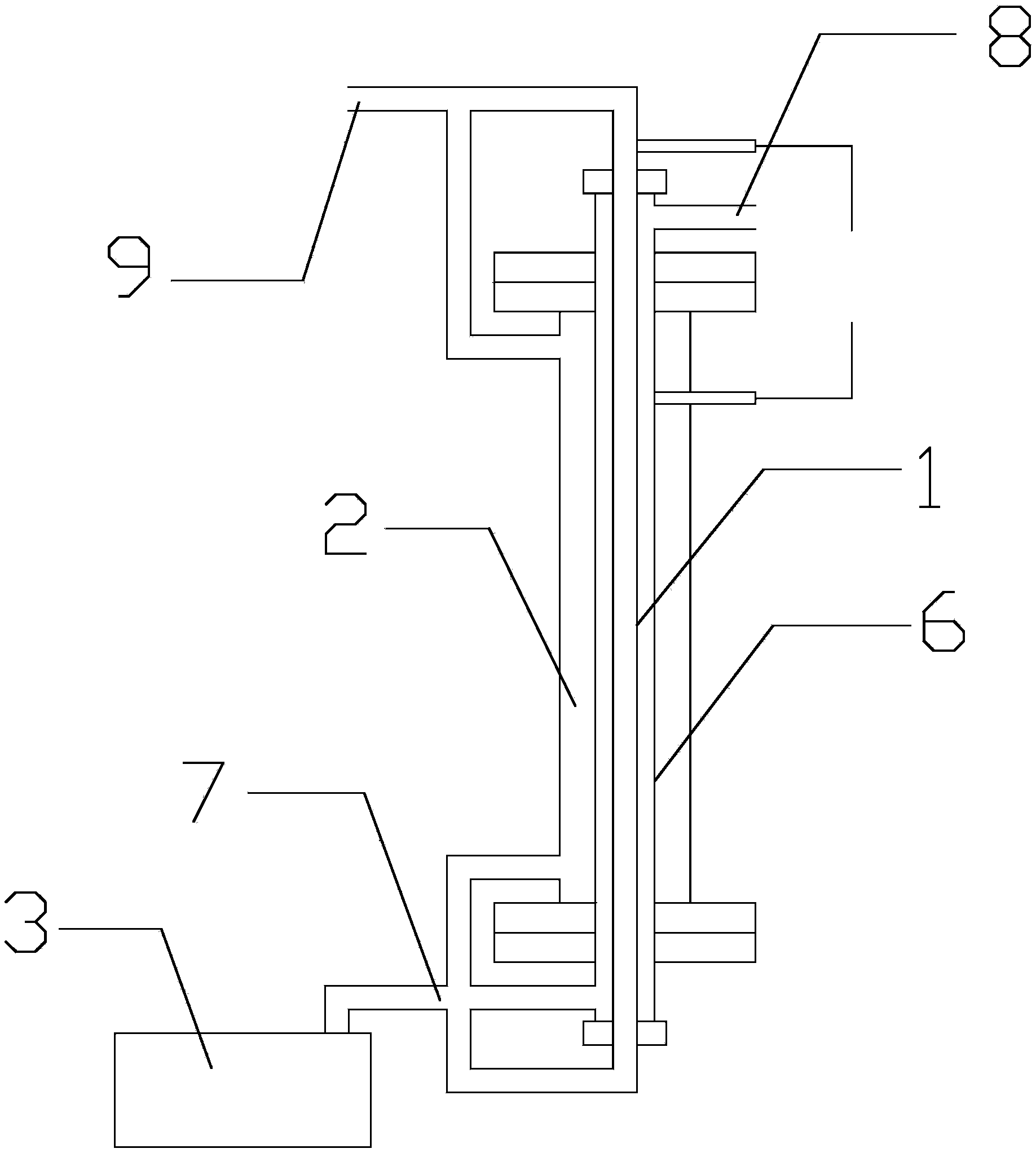

　　摘要附圖



　　權利要求書

　　1.一種去除廢水中苯系有機物的電解裝置，包括電極組(1)、PVC槽體(2) 和與所述PVC槽體(2)相連接的廢水箱(3)，其特征在于：所述電極組(1) 包括陽極管(4)和套設在所述陽極管(4)外側的陰極管(5)，所述陽極管(4) 中的陽極為貴金屬涂層電極，所述陰極管(5)為鈦管，所述陽極管(4)和陰極管(5)分別接入直流電源的正負極，所述陰極管(5)外側包覆有PVC管件 (6);所述PVC槽體(2)設置為管狀，其包括廢水進水口(7)、出水口(8) 和冷卻水出水口(9)，所述廢水進水口(7)與所述廢水箱(3)相連接，所述廢水進水口(7)位于所述PVC槽體(2)的底端，所述出水口(8)和冷卻水出水口(9)位于所述PVC槽體(2)的頂端。

　　2.根據權利要求1所述的一種去除廢水中苯系有機物的電解裝置，其特征在于：所述陽極管(4)中的陽極為鈦基氧化釕、銥、鉭、錫或銻涂層電極。

　　3.根據權利要求1所述的一種去除廢水中苯系有機物的電解裝置，其特征在于：所述PVC管件(6)包括法蘭、盲板和活接頭。

　　4.根據權利要求1所述的一種去除廢水中苯系有機物的電解裝置，其特征在于：所述冷卻水出水口(9)與所述廢水箱(3)相連接。

　　5.根據權利要求1所述的一種去除廢水中苯系有機物的電解裝置，其特征在于：所述陽極管(4)上設置有廢水進水分流口。

　　6.根據權利要求1所述的一種去除廢水中苯系有機物的電解裝置，其特征在于：所述陰極管(5)上設置有廢水進水分流口。

　　說明書

　　一種去除廢水中苯系有機物的電解裝置

　　技術領域

　　本發明涉及電解裝置應用領域，尤其涉及一種去除廢水中苯系有機物的電解裝置。

　　背景技術

　　苯系化合物因其苯環具有比較穩定的結構，不易被破壞，因此苯系化合物為水體中污染物最難去除的物質，電化學方法由于引入了電場，使得苯環的開環較容易，降解后的物質也僅僅是一些小分子化合物，甚至為二氧化碳和水。

　　針對已開發的電極組，設計出一種高效率的電解裝置，使其應用到含苯系廢水的處理中，使其去除苯系化合物的效果更加顯著。

　　發明內容

　　為克服上述缺點，本發明的目的在于提供一種去除廢水中苯系有機物的電解裝置，已達到及時有效的去除廢水中的苯系化合物，提高電解效率，達到節省電耗、節能環保的目的。

　　為了達到以上目的，本發明采用的技術方案是：一種去除廢水中苯系有機物的電解裝置，包括電極組、PVC槽體和與所述PVC槽體相連接的廢水箱，所述電極組包括陽極管和套設在所述陽極管外側的陰極管，所述陽極管中的陽極為貴金屬涂層電極，所述陰極管為鈦管，所述陽極管和陰極管分別接入直流電源的正負極，所述陰極管外側包覆有PVC管件;所述PVC槽體設置為管狀，其包括廢水進水口、出水口和冷卻水出水口，所述廢水進水口與所述廢水箱相連接，所述廢水進水口位于所述PVC槽體的底端，所述出水口和冷卻水出水口位于所述PVC槽體的頂端。通過該電解裝置，可將廢水箱內的廢水經廢水進水口流經電極組后即可快速有效的去除廢水中的苯系有機物，其去除效果更加顯著，不僅提高了單位時間內電解的效率，還達到了節省電耗、降低能耗、節能環保的目的。

　　進一步地，所述陽極管中的陽極為鈦基氧化釕、銥、鉭、錫或銻涂層電極。優化陽極管的電解效果，進一步提高其電解效率。

　　進一步地，所述PVC管件包括法蘭、盲板和活接頭。PVC管件可將陽極和陰極更牢固的固定和密封，并且通過法蘭和活接頭又便于拆裝。

　　進一步地，所述冷卻水出水口與所述廢水箱相連接。冷卻水可再次回到廢水箱中進行循環利用。

　　進一步地，所述陽極管上設置有廢水進水分流口。使廢水流入陽極管內可降低陽極管電解反應過程中產生的熱量。

　　進一步地，所述陰極管上設置有廢水進水分流口。使廢水流入陰極管內可降低陰極管電解反應過程中產生的熱量。
