申請日2015.08.29

　　公開(公告)日2016.02.03

　　IPC分類號C02F9/14; C02F3/02; C02F3/10; C02F103/30

　　摘要

　　本實用新型公開了一種紡織廠用污水處理裝置，所述蓄水池與水泵的一端連接，所述曝氣池的內腔設置有生物膜載體，所述生物膜載體的下方設置有曝氣盤，所述曝氣池的底端與鼓風機的一端連接，所述曝氣池的右側與PH調節池的左側連接，所述PH調節池的內壁設置有PH計，所述PH調節池的頂端與磁控閥配合和加藥器連接，且磁控閥電性連接有PH計，所述PH調節池的右側與電解池的左側連接，所述電解池的內腔中心位置設置有空氣膜，所述空氣膜的左右兩側分別設置有陽電極與陰電極，所述電解池的右側與沉淀池的左側連接，所述沉淀池的底端設置有第二廢液出口，且沉淀池的右側設置有凈水出口。該裝置結構簡單，有效的凈化污水，保護環境。

　　權利要求書

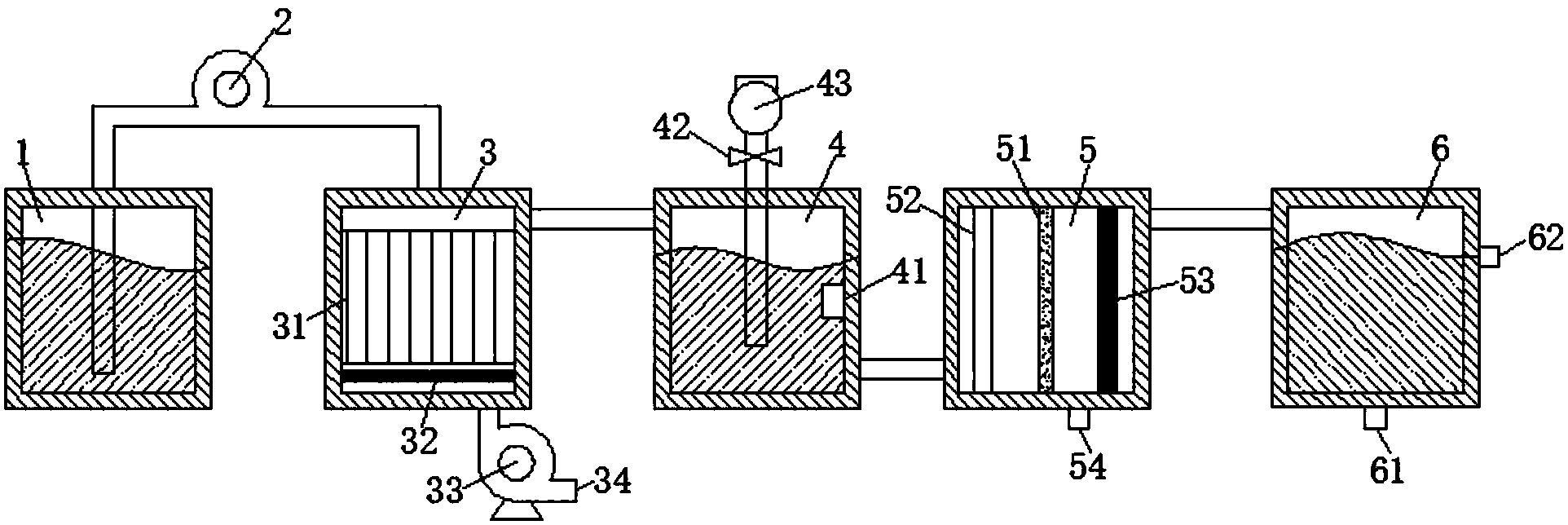

　　1.一種紡織廠用污水處理裝置，包括蓄水池(1)，其特征在于：所述蓄水池(1)通過連接管與水泵(2)的一端連接，所述水泵(2)的另一端通過連接管連接有曝氣池(3)，所述曝氣池(3)的內腔設置有生物膜載體(31)，所述生物膜載體(31)的下方設置有曝氣盤(32)，所述曝氣池(3)的底端通過連接管與鼓風機(33)的一端連接，且鼓風機(33)的另一端連接有進氣口(34)，所述曝氣池(3)的右側通過連接管與pH調節池(4)的左側連接，所述pH調節池(4)的內壁設置有pH計，所述pH調節池(4)的頂端通過連接管與磁控閥(42)配合和加藥器(43)連接，且磁控閥(43)電性連接有pH計(41)，所述pH調節池(4)的右側通過連接管與電解池(5)的左側連接，所述電解池(5)的內腔中心位置設置有空氣膜(51)，所述空氣膜(51)的左右兩側分別設置有陽電極(52)與陰電極(53)，所述電解池(5)的底端設置有第一廢液出口(54)，所述電解池(5)的右側通過連接管與沉淀池(6)的左側連接，所述沉淀池(6)的底端設置有第二廢液出口(61)，且沉淀池(6)的右側設置有凈水出口(62)。

　　2.根據權利要求1所述的一種紡織廠用污水處理裝置，其特征在于：所述生物膜載體(31)呈蜂窩狀，且生物膜載體(31)通過卡接的方式固定在曝氣池(3)的內腔表面。

　　3.根據權利要求1所述的一種紡織廠用污水處理裝置，其特征在于：所述曝氣盤(32)由不少于10個排氣孔組成，且排氣孔的直徑為3至5毫米。

　　說明書

　　一種紡織廠用污水處理裝置

　　技術領域

　　本實用新型涉及環保技術領域，具體為一種紡織廠用污水處理裝置。

　　背景技術

　　染色和成品加工工藝是紡織生產的兩個重要階段，這些階段包括永不退色的人工和天然織物的染色階段和最終成為商品的工藝階段，因此染色和成品過程成為紡織制造業不可缺少的組成部分。然而，在染色和成品加工過程中，會產生大量的廢水，總所周知，這些紡織廢水的特點是高色度、懸浮物繁多、pH值高度不穩定等，因此紡織廢水的處理難度很大。

　　而傳統的紡織廠用污水處理裝置只是簡單的對污水進行過濾、曝氣、沉淀等步驟，使得處理后的污水水質依然達不到環保要求，不但污染了環境，而且破壞了生態的平衡，并且傳統的污水處理裝置其污水處理效率很低，從而降低了整個生產過程的速度。

　　實用新型內容

　　本實用新型的目的在于提供一種紡織廠用污水處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種紡織廠用污水處理裝置，包括蓄水池，所述蓄水池通過連接管與水泵的一端連接，所述水泵的另一端通過連接管連接有曝氣池，所述曝氣池的內腔設置有生物膜載體，所述生物膜載體的下方設置有曝氣盤，所述曝氣池的底端通過連接管與鼓風機的一端連接，且鼓風機的另一端連接有進氣口，所述曝氣池的右側通過連接管與pH調節池的左側連接，所述pH調節池的內壁設置有pH計，所述pH調節池的頂端通過連接管與磁控閥配合和加藥器連接，且磁控閥電性連接有pH計，所述pH調節池的右側通過連接管與電解池的左側連接，所述電解池的內腔中心位置設置有空氣膜，所述空氣膜的左右兩側分別設置有陽電極與陰電極，所述電解池的底端設置有第一廢液出口，所述電解池的右側通過連接管與沉淀池的左側連接，所述沉淀池的底端設置有第二廢液出口，且沉淀池的右側設置有凈水出口。

　　優選的，所述生物膜載體呈蜂窩狀，且生物膜載體通過卡接的方式固定在曝氣池的內腔表面。

　　優選的，所述曝氣盤由不少于個排氣孔組成，且排氣孔的直徑為至毫米。

　　與現有技術相比，本實用新型的有益效果是：該紡織廠用污水處理裝置結構簡單，采用生物膜透析法與點解析法可充分的對紡織廠產生的污水進行凈化，使凈化后的水水質更好，有效的保證了環境、維護了生態平衡;并且，將生物膜載體設置在曝氣池內，有效的節省了空間，并且提高了凈化的效率。
