申請日2015.08.29

　　公開(公告)日2016.01.13

　　IPC分類號C02F9/02

　　摘要

　　本實用新型公開了一種分隔式循環檢測污水凈化裝置，包括檢測儀、控制箱和凈化箱，其特征在于：所述檢測儀的右側面設置有控制箱，所述控制箱的正面設置有第一控制按鈕和第二控制按鈕，所述第一控制按鈕和第二控制按鈕的一側設置有顯示屏，所述檢測儀的左側面固定連接有進水管和出水管，所述檢測儀的右側面固定連接凈化管的一端，所述凈化管的一端依次貫穿凈化箱和凈化箱內部設置的過濾器，且延伸至凈化箱內部設置的凈化池內，所述凈化池的內壁設有第一水量感應器，所述凈化箱內部設有殺菌箱。本實用新型結構簡單，設計合理，使用安全，操作容易，成本低，占用面積小。

　　權利要求書

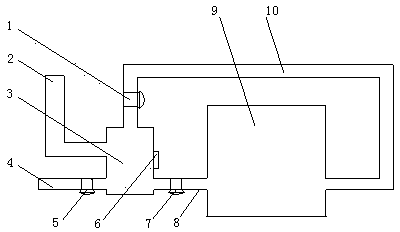

　　1.一種分隔式循環檢測污水凈化裝置，包括檢測儀(3)、控制箱(6)和凈化箱(9)，其特征在于：所述檢測儀(3)的右側面設置有控制箱(6)，所述控制箱(6)的正面設置有第一控制按鈕(601)和第二控制按鈕(602)，所述第一控制按鈕(601)和第二控制按鈕(602)的一側設置有顯示屏(603)，所述檢測儀(3)的左側面固定連接有進水管(2)和出水管(4)，所述檢測儀(3)的右側面固定連接凈化管(8)的一端，所述凈化管(8)的一端依次貫穿凈化箱(9)和凈化箱(9)內部設置的過濾器(11)，且延伸至凈化箱(9)內部設置的凈化池(12)內，所述凈化池(12)的內壁設有第一水量感應器(14)，所述凈化箱(9)內部設有殺菌箱(15)，所述殺菌箱(15)的一側面連接有泵管(13)的一端，所述泵管(13)的另一端位于凈化池(12)的內部，所述泵管(13)的內部設置有第一水泵(18)，所述第一水泵(18)與第一控制按鈕(601)電性連接，所述殺菌箱(15)的內壁設置有第二水量感應器(17)，所述殺菌箱(15)的內部設有輸送管(16)，所述輸送管(16)的一端貫穿殺菌箱(15)，且與引導管(10)的一端連接，所述輸送管(16)的內部設置有第二水泵(19)，所述第二水泵(19)與第二控制按鈕(602)電性連接，所述引導管(10)的另一端與檢測儀(3)的頂部固定連接。

　　2.種根據權利要求1所述的一種分隔式循環檢測污水凈化裝置，其特征在于：所述出水管(4)、凈化管(8)和引導管(10)上均設置有閥門。

　　3.根據權利要求1所述的一種分隔式循環檢測污水凈化裝置，其特征在于：所述過濾器(11)的數量至少為三個。

　　4.根據權利要求1所述的一種分隔式循環檢測污水凈化裝置，其特征在于：所述顯示屏(603)為LED液晶顯示屏。

　　說明書

　　一種分隔式循環檢測污水凈化裝置

　　技術領域

　　本實用新型涉及生物技術領域，具體為一種分隔式循環檢測污水凈化裝置。

　　背景技術

　　在生產中，經常需要排放大量工業或醫療廢水，這些廢水中含有各種化學藥物及大量病菌、細菌，甚至是有毒有害的物理化學污染物和放射性物質等，而這些廢水若不經及時有效的凈化處理就排放出去，將會成為重大污染源，成為危害自然及人類健康，甚至是導致疫病擴散的罪魁禍?zhǔn)�。而目前的企業及醫院所采用的污水處理裝置，成本高，占地面積大，且凈化不徹底，不能確保達到國家污水排放標準在排放，造成水源的污染。

　　實用新型內容

　　本實用新型的目的在于提供一種分隔式循環檢測污水凈化裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：分隔式循環檢測污水凈化裝置，包括檢測儀、控制箱和凈化箱，所述檢測儀的右側面設置有控制箱，所述控制箱的正面設置有第一控制按鈕和第二控制按鈕，所述第一控制按鈕和第二控制按鈕的一側設置有顯示屏，所述檢測儀的左側面固定連接有進水管和出水管，所述檢測儀的右側面固定連接凈化管的一端，所述凈化管的一端依次貫穿凈化箱和凈化箱內部設置的過濾器，且延伸至凈化箱內部設置的凈化池內，所述凈化池的內壁設有第一水量感應器，所述凈化箱內部設有殺菌箱，所述殺菌箱的一側面連接有泵管的一端，所述泵管的另一端位于凈化池的內部，所述泵管的內部設置有第一水泵，所述第一水泵與第一控制按鈕電性連接，所述殺菌箱的內壁設置有第二水量感應器，所述殺菌箱的內部設有輸送管，所述輸送管的一端貫穿殺菌箱且與引導管的一端連接，所述輸送管的內部設置有第二水泵，所述第二水泵與第二控制按鈕電性連接，所述引導管的另一端與檢測儀的頂部固定連接。

　　優選的，所述出水管、凈化管和引導管上均設置有閥門。

　　優選的，所述顯示屏為LED液晶顯示屏。

　　優選的，所述過濾器的數量至少為三個。

　　與現有技術相比，本實用新型的有益效果是：該分隔式循環檢測污水凈化裝置，通過檢測儀對廢水的檢測，將符合國家排放標準的水與不符合排放標準的水有效分隔開來，避免了不必要的凈化步驟，通過凈化箱內的過濾器及殺菌箱，將廢水中的有害化學物質及有害細菌清除，實現了凈化的作用，通過與檢測儀相連的引導管，可以對凈化過的水再次進行檢測，若不符合排放標準，再次將水凈化一次，如此循環的凈化，直到達到國家排放標準再通過出水口排放出去，本實用新型結構簡單，設計合理，使用安全，操作容易，成本低，占用面積小。
