申請日2015.09.24

　　公開(公告)日2016.01.13

　　IPC分類號F04D13/10; F04D29/06; F04D29/22

　　摘要

　　本實用新型提供了一種污水污物潛水泵，屬于水泵技術領域。它解決了現有的潛水泵排污排水能力的問題。本污水污物潛水泵，包括泵體、電機，泵體上軸向固連有轉軸，轉軸的上端與電機的輸出軸相固連，泵體包括進水口以及出水口，轉軸的下端設有引流葉輪以及增壓葉輪，引流葉輪呈錐形且引流葉輪的下端位于進水口的端部，增壓葉輪的葉片的下側位于出水口的下端，轉軸的下端固連有長條狀的旋轉刀片且旋轉刀片位于出水口的外側。本污水污物潛水泵具有較好的排污排水能力的優點。

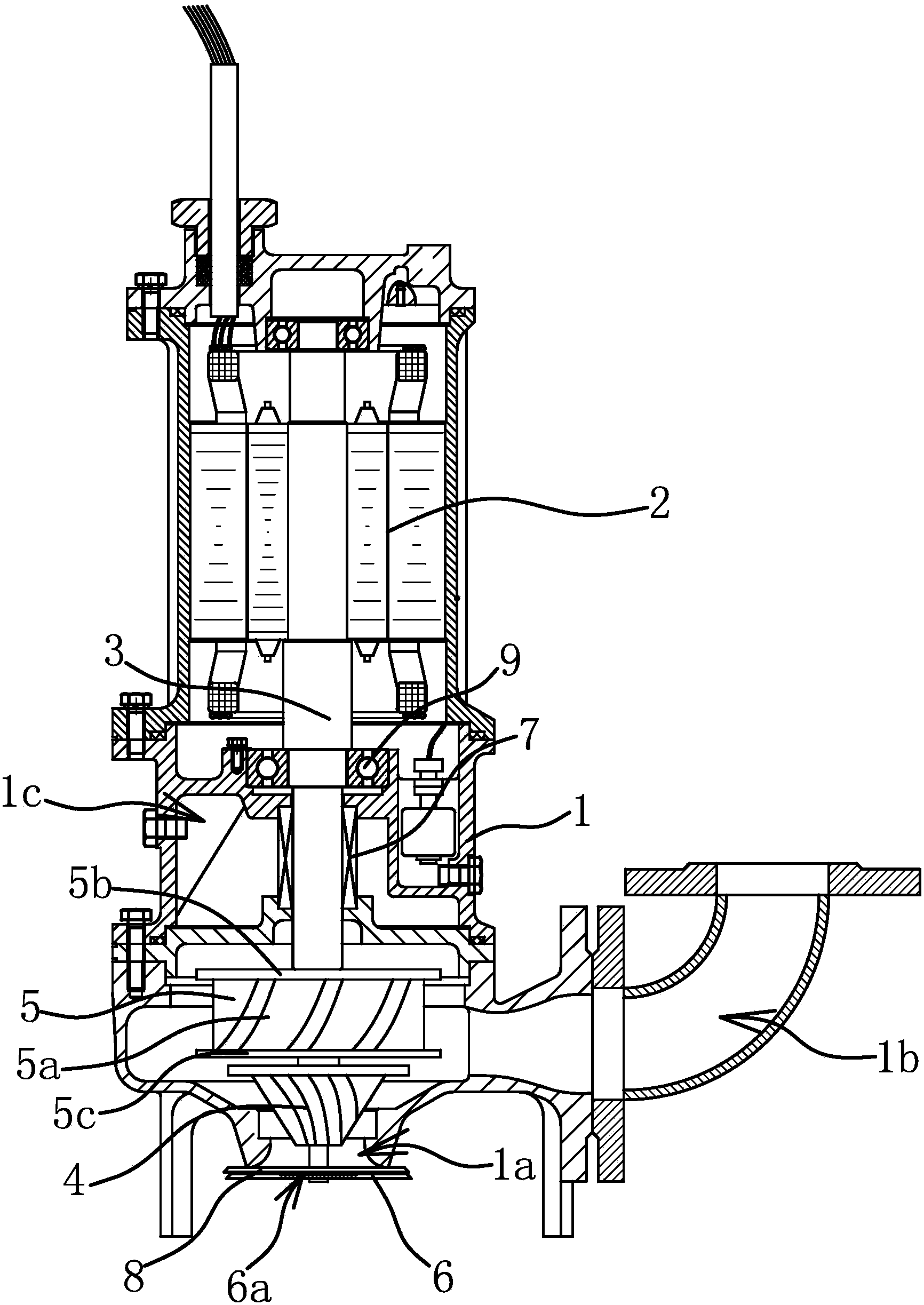

　　摘要附圖



　　權利要求書

　　1.污水污物潛水泵，包括泵體(1)、電機(2)，所述的泵體(1) 上軸向固連有轉軸(3)，所述的轉軸(3)的上端與所述的電機(2) 的輸出軸相固連，所述的泵體(1)包括進水口(1a)以及出水口 (1b)，其特征在于，所述的轉軸(3)的下端設有引流葉輪(4)以及增壓葉輪(5)，所述的引流葉輪(4)的下端位于所述的進水口(1a) 的端部，所述的增壓葉輪(5)的導流葉(5a)的下側位于出水口(1b) 的下端，所述的轉軸(3)的下端固連有長條狀的旋轉刀片(6)且所述的旋轉刀片(6)位于所述的出水口(1b)的外側。

　　2.根據權利要求1所述的污水污物潛水泵，其特征在于，所述的泵體(1)的上設有油室(1c)，所述的轉軸(3)穿過所述的油室 (1c)且所述的油室(1c)與所述的轉軸(3)之間具有雙端面機封結構(7)。

　　3.根據權利要求1所述的污水污物潛水泵，其特征在于，所述的泵體(1)的進水口(1a)處固連有若干固定刀片(8)，所述的旋轉刀片(6)的下端貼靠于所述的固定刀片(8)的上端。

　　4.根據權利要求1或2或3所述的污水污物潛水泵，其特征在于，所述的旋轉刀片(6)的中部具有鋸形切削刃(6a)。

　　5.根據權利要求1或2或3所述的污水污物潛水泵，其特征在于，所述的旋轉刀片(6)以所述的轉軸(3)的軸線為中心對稱設置。

　　6.根據權利要求1或2或3所述的污水污物潛水泵，其特征在于，所述的增壓葉輪(5)包括平行設置且呈圓形的上板(5b)以及下板(5c)，所述的導流葉(5a)位于所述的上板(5b)與所述的下板 (5c)之間。

　　7.根據權利要求1或2或3所述的污水污物潛水泵，其特征在于，所述的泵體(1)與所述的轉軸(3)之間設有防塵軸承(9)。

　　說明書

　　污水污物潛水泵

　　技術領域

　　本實用新型屬于水泵技術領域，涉及一種潛水泵，特別是一種污水污物潛水泵。

　　背景技術

　　潛水泵是深井提水的重要設備。使用時整個機組潛入水中工作。把地下水提取到地表，適用于生活用水、礦山搶險、工業冷卻、農田灌溉、海水提升、輪船調載，還可用于噴泉景觀，熱水潛水泵用于溫泉洗浴，還可適用于從深井中提取地下水，也可用于河流、水庫、水渠等排水工程。

　　一般的潛水泵中均設有主軸組件，如中國專利文獻公開的一種潛水泵(申請?zhí)枺?01210432022.6)，包括電機，及設置在電機上的水泵，及與電機的動力輸出軸和水泵的動力輸入軸同軸傳動連接的短軸，及設置在電機的動力輸出軸外圍的空心殼體，所述空心殼體通過電機頂部的外殼與動力輸出軸同軸凸設的定位凸沿與電機外殼定位同軸固連，所述空心殼體內設有環臺，該環臺的上端面與短軸之間項壓裝配有一推力軸承。但該潛水泵的主軸為一體結構，因此裝配零部件較為不便且局部損傷容易造成整根主軸的報廢，同時該潛水泵的工作壓力較小，不適用于對污水污物的排出。

　　發明內容

　　本實用新型的目的是針對現有的技術存在上述問題，提出了一種具有較好的排污排水能力的污水污物潛水泵。

　　本實用新型的目的可通過下列技術方案來實現：污水污物潛水泵，包括泵體、電機，所述的泵體上軸向固連有轉軸，所述的轉軸的上端與所述的電機的輸出軸相固連，所述的泵體包括進水口以及出水口，其特征在于，所述的轉軸的下端設有引流葉輪以及增壓葉輪，所述的引流葉輪呈錐形且所述的引流葉輪的下端位于所述的進水口的端部，所述的增壓葉輪的葉片的下側位于出水口的下端，所述的轉軸的下端固連有長條狀的旋轉刀片且所述的旋轉刀片位于所述的出水口的外側。

　　在工作時，電機帶動轉軸轉動，轉軸帶動旋轉刀片、引流葉輪以及增壓葉輪轉動。通過旋轉刀片將呈固態的污物切碎，通過引流葉輪的引流作用，將進水口處的污水以及污物引入到泵體的腔體內，再通過增壓葉輪的增壓作用，將泵體腔體內的污水污物經出水口排出，具有工作壓力大且排污效果好的優點。

　　在上述的污水污物潛水泵中，所述的泵體的上設有油室，所述的轉軸穿過所述的油室且所述的油室與所述的轉軸之間具有雙端面機封結構。通過設置油室，對轉軸進行潤滑作用，油室與轉軸之間具有雙端面機封結構，具有密封效果較好的優點。

　　在上述的污水污物潛水泵中，所述的泵體的進水口處固連有若干固定刀片，所述的旋轉刀片的下端貼靠于所述的固定刀片的上端。通過設置固定刀片以及旋轉刀片，具有較好的切削能力，提高了本潛水泵的適用范圍。

　　在上述的污水污物潛水泵中，所述的旋轉刀片的中部具有鋸形切削刃。旋轉刀片的中部具有鋸形切削刃，具有切削能力較好的優點。

　　在上述的污水污物潛水泵中，所述的旋轉刀片以所述的轉軸的軸線為中心對稱設置。

　　在上述的污水污物潛水泵中，所述的增壓葉輪包括平行設置且呈圓形的上板以及下板，所述的導流葉位于所述的上板與所述的下板之間。采用上述設置，使增壓葉輪具有較好的強度以及較好的增壓效果。

　　在上述的污水污物潛水泵中，所述的泵體與所述的轉軸之間設有防塵軸承。采用防塵軸承，具有防止外界的灰塵進入到泵體內，也避免了油室內的潤滑油溢出，具有密封效果較好的優點。

　　與現有技術相比，本污水污物潛水泵具有以下優點：

　　1、通過旋轉刀片將呈固態的污物切碎，通過引流葉輪的引流作用，將進水口處的污水以及污物引入到泵體的腔體內，再通過增壓葉輪的增壓作用，將泵體腔體內的污水污物經出水口排出，具有工作壓力大且排污效果好的優點;

　　2、通過設置油室，對轉軸進行潤滑作用，油室與轉軸之間具有雙端面機封結構，具有密封效果較好的優點;

　　3、采用防塵軸承，具有防止外界的灰塵進入到泵體內，也避免了油室內的潤滑油溢出，具有密封效果較好的優點。
