申請日2015.09.24

　　公開(公告)日2016.01.20

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種一體化污水處理成套裝置，由依次連接的進水管、格柵池、厭氧池、兼氧池、設備間、滴濾生化池、清水池及消毒池組成;其特征在于：所述滴濾生化池自上而下依次設置種植土壤、布水管、濾料組件、拔風管、布氣管和反洗管，布水管通過管道與設備間內配水泵的出口連接，配水泵的進水口通過管道與兼氧池底部連接;所述清水池的底部設置有回流反洗泵，回流反洗泵通過管道與滴濾生化池底部的反洗管連接。本裝置將厭氧池、兼氧池、設備間、滴濾生化池集成為一體化池，節約空間，并方便在工廠成套制造，容易運輸，占地省，能耗低，運行方式靈活，特別適合小型、分散處置的污水處理設備，及與之類似的工業有機污水處理。

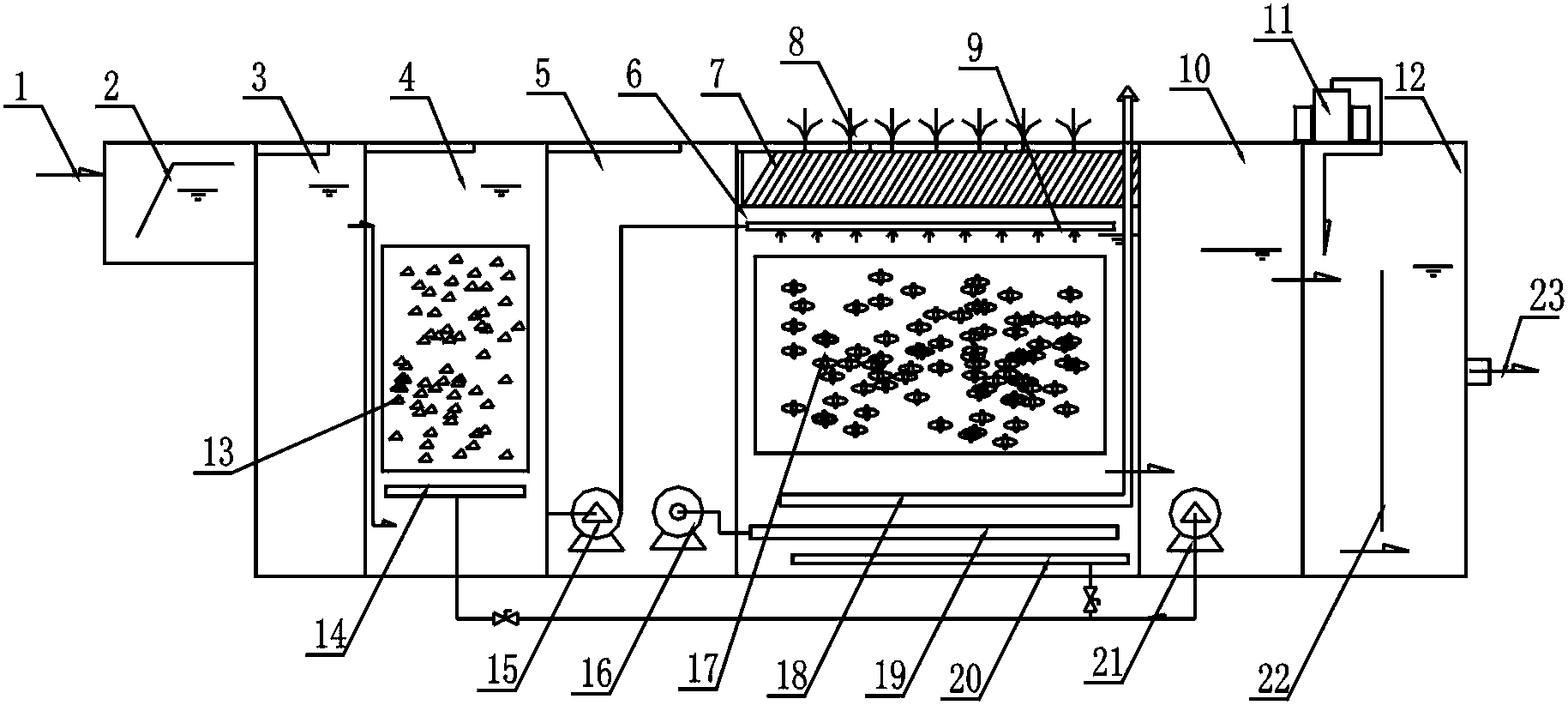

　　摘要附圖



　　權利要求書

　　1.一種一體化污水處理成套裝置，由依次連接的進水管(1)、格柵池(2)、厭氧池(3)、兼氧池(4)、設備間(5)、滴濾生化池(6)、清水池(10)及消毒池(12)組成;其特征在于：所述滴濾生化池(6)自上而下依次設置種植土壤(7)、布水管(9)、濾料組件(17)、拔風管(18)、布氣管(19)和反洗管(20)，布水管(9)通過管道與設備間(5)內配水泵(15)的出口連接，配水泵(15)的進水口通過管道與兼氧池(4)底部連接;所述清水池(10)的底部設置有回流反洗泵(21)，回流反洗泵(21)通過管道與滴濾生化池(6)底部的反洗管(20)連接。

　　2.根據權利要求1所述的一種一體化污水處理成套裝置，其特征在于：所述兼氧池(4)內設置有可移動的生物填料組件(13)，并在生物填料組件(13)下方設置有回流管(14)，回流管(14)通過管道與回流反洗泵(21)連接。

　　3.根據權利要求1所述的一種一體化污水處理成套裝置，其特征在于：所述消毒池(12)的內部設置有隔板(22)，并在消毒池(12)的上方設置有消毒裝置(11)。

　　說明書

　　一種一體化污水處理成套裝置

　　技術領域

　　本實用新型涉及污水處理設備，尤其涉及一種一體化污水處理成套裝置。

　　背景技術

　　現有一些污水處理設備，不僅工藝復雜，處理周期長，操作不方便，生化池和沉淀池分開建設，設施占地面積大，建造和運行成本居高不下，不利于推廣普及，不適合小規模的污水處理設施，而且能耗高。近年來，也開發了一些一體化處理工藝，如有采用SBR、MBR等工藝應用到一體化污水處理裝置，其控制要求高，建設成本大，這種一體化裝置一般埋于地下，很難進行維修，一旦控制系統出了問題，整個污水處理設施將會癱瘓，從而造成水質不達標。所以需要一種建設成本低、處理效果高、能耗低、運行費用低、適合分散處置的污水處理一體化設備。

　　實用新型內容

　　本實用新型的目的在于提供一種一體化污水處理成套裝置，本裝置將厭氧池、兼氧池、設備間、滴濾生化池集成為一體化池，節約空間，并方便在工廠成套制造，容易運輸，占地省，能耗低，運行方式靈活，特別適合小型、分散處置的污水處理設備，及與之類似的工業有機污水處理。

　　本實用新型解決其技術問題所采用的技術方案是：本實用新型由依次連接的進水管、格柵池、厭氧池、兼氧池、設備間、滴濾生化池、清水池及消毒池組成;其特征在于：所述滴濾生化池自上而下依次設置種植土壤、布水管、濾料組件、拔風管、布氣管和反洗管，布水管通過管道與設備間內配水泵的出口連接，配水泵的進水口通過管道與兼氧池底部連接;所述清水池的底部設置有回流反洗泵，回流反洗泵通過管道與滴濾生化池底部的反洗管連接。

　　所述兼氧池內設置有可移動的生物填料組件，并在生物填料組件下方設置有回流管，回流管通過管道與回流反洗泵連接。

　　進一步的，所述消毒池的內部設置有隔板，并在消毒池的上方設置有消毒裝置。

　　本實用新型運行工作原理：首先污水通過格柵池格柵去除污水中粗大固體懸浮物，以保證后續處理設施的正常運行，調節池由于項目所排放的污水水質、水量波動較大。通過除渣并均勻混合后的污水進入到厭氧池，厭氧池處理進行厭氧生化處理，厭氧生化池內裝放生物填料組件，并加入高效優勢菌種。厭氧微生物附著于填料的表面生長，當廢水推流通過填料層時，在填料表面的厭氧生物膜作用下，廢水中的有機物被降解，并產生少量沼氣，沼氣從池頂部溢出，第一級厭氧生化池和兼氧池對于廢水中的COD去除率能達到60%-80%。滴濾生化池內主要填充顆粒狀硬質催化濾料組件，并加入優勢菌種及菌種載體。滴濾生化池的硬質催化填料中，含多種金屬混合體，其微弱的電池效應緩慢釋放金屬離子。有不少的酶含有金屬離子，而且金屬離子往往是酶活性中心的組成部分，對酶的催化功能起重要作用。滴濾生化池內的拔風管進行自然供氧，并在滴濾生化池側面設備間設置風機，以有壓的方式對該段工藝進行供氧，并由自動控制系統控制供氧量。通過控制污水的溶解氧量，在綜合生化池中營造出溶解氧梯度分布環境，實現菌膜的厭氧、兼氧、好氧三種共生狀態，以去除污水中的氨氮并深度去除COD;同時培養原生動物，使污水中的磷得以富集并最終脫離水體。綜合生化處理系統具有很強的生物脫氮能力，對低濃度的生活污水處理效果尤為突出，經綜合生化處理系統處理后的出水達標排放。

　　本實用新型與現有技術相比，具有如下的優點和有益效果：

　　1、本裝置將厭氧池、兼氧池、設備間、滴濾生化池集成為一體化池，節約空間，本裝置方便在工廠成套制造，容易運輸;

　　2、整套一體化主體設備可以埋入地下，可以移動，不占地表面積;

　　3、采用滴濾生化池凈化程度高，催化濾料組件提高處理效果，脫氮除磷去除率高，整套系統污泥產生量低;

　　4、自動化程度高，能耗低，管理方便，不需要專人管理;

　　5、產生的噪音低，異味少，對周圍的環境影響小。
