申請日2015.09.24

　　公開(公告)日2016.01.27

　　IPC分類號F23G7/00; C02F11/12

　　摘要

　　本實用新型實施例公開了一種自動控制污泥摻燒系統，包括：上位機、主站、從站、污泥干燥模塊和鍋爐模塊;所述從站連接鍋爐模塊，用于采集鍋爐模塊的實時數據;所述主站連接從站、污泥干燥模塊和上位機，用于接收鍋爐模塊和污泥干燥模塊的實時數據，并上傳到上位機，還用于根據所述實時數據對污泥干燥模塊進行控制;所述上位機連接主站，用于接收主站上傳的數據，并通過主站實現對污泥干燥模塊的控制。該自動控制污泥摻燒系統，通過主站實現了鍋爐模塊和污泥干燥模塊之間的數據通信，使污泥干燥模塊可根據鍋爐數據進行控制。

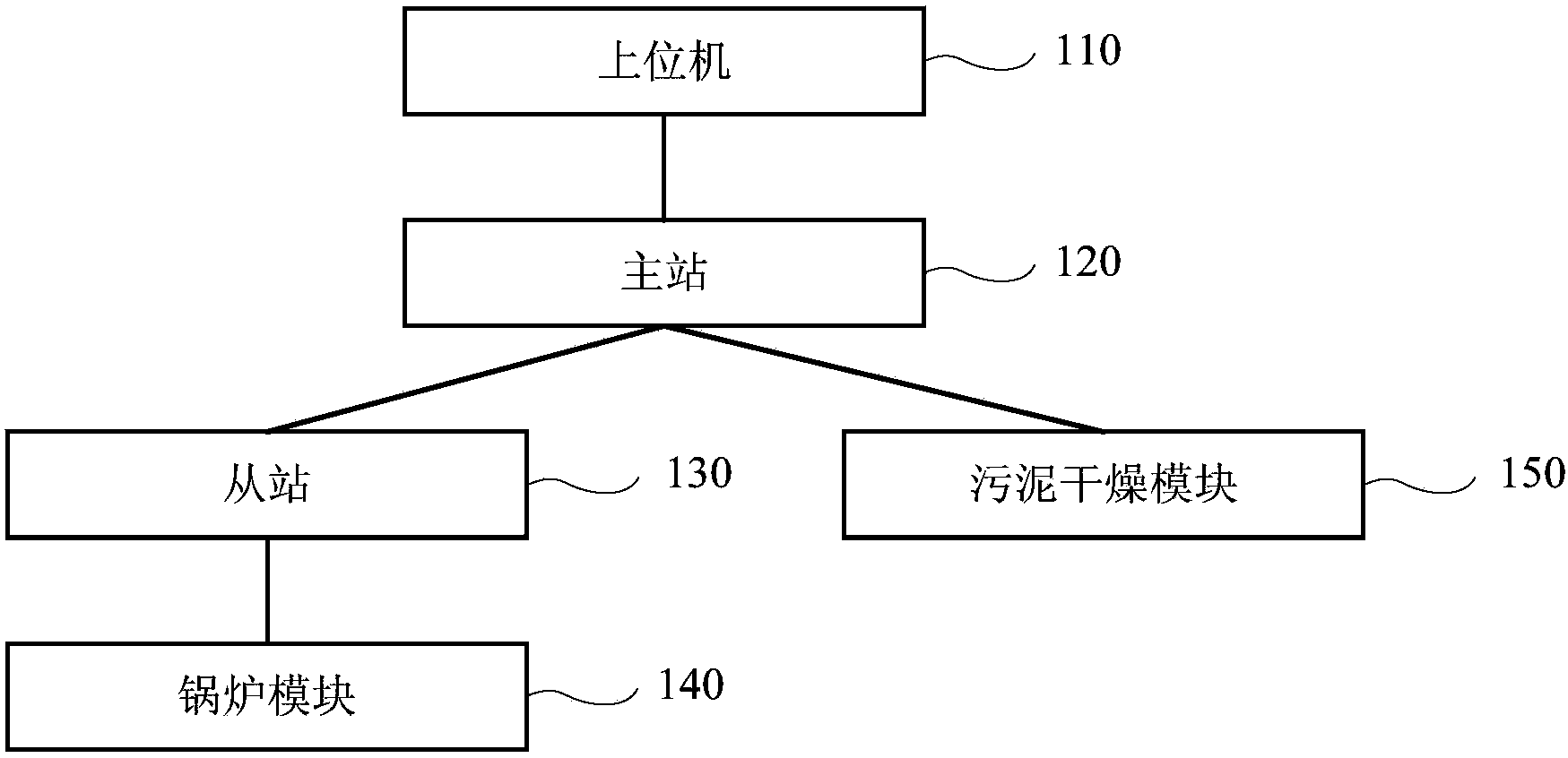

　　摘要附圖



　　權利要求書

　　1.一種自動控制污泥摻燒系統，其特征在于，包括：上位機、主站、從站、污泥干燥模塊和鍋爐模塊;

　　所述從站連接鍋爐模塊，用于采集鍋爐模塊的實時數據;

　　所述主站連接從站、污泥干燥模塊和上位機，用于接收鍋爐模塊和污泥干燥模塊的實時數據，并上傳到上位機，還用于根據所述實時數據對污泥干燥模塊進行控制;

　　所述上位機連接主站，用于接收主站上傳的數據，并通過主站實現對污泥干燥模塊的控制。

　　2.根據權利要求1所述的系統，其特征在于，

　　所述從站包括：

　　入煤量采集單元，與所述鍋爐模塊中煤的入料口相連，用于采集鍋爐入煤量數據;

　　入泥量采集單元，與所述鍋爐模塊的干污泥入料口相連，用于采集干污泥入料量數據;

　　煙溫采集單元，與所述鍋爐模塊的煙氣出口相連，用于采集鍋爐排出煙氣的煙氣溫度數據;

　　床溫采集單元，與所述鍋爐模塊中鍋爐的爐腔相連，用于采集鍋爐的床溫?cái)?shù)據;

　　乏汽溫度采集單元，與所述鍋爐模塊的乏氣入口相連，用于采集乏氣的溫度數據;

　　所述主站，與所述污泥干燥模塊中濕污泥倉的入口相連，用于采集濕污泥的入料量數據，并對所述濕污泥的入料量進行控制。

　　3.根據權利要求2所述的系統，其特征在于，所述主站包括下述至少一個模塊：

　　第一濕污泥入料控制模塊，用于獲取所述入煤量數據和所述干污泥入料量數據，并計算出干污泥和煤的入料量比例，當所述比例大于或等于2%時，通過減小與濕污泥倉相連的螺桿泵的運行頻率減少濕污泥的入料量;

　　第二濕污泥入料控制模塊，用于獲取所述煙氣溫度數據和濕污泥的入料量，當所述煙氣溫度低于第一閾值時，通過減小與濕污泥倉相連的螺桿泵的運行頻率減少濕污泥的入料量，并通過實時監測煙氣溫度和濕污泥的入料量，實現煙氣溫度每降低10℃減少濕污泥入料量的10%;當所述煙氣溫度低于第二閾值時，控制污泥干燥機的主軸停止運行，并依次關閉所述污泥干燥模塊的引風機、回風閥、閉風器、破碎機、螺旋輸送機和羅茨風機，從而關閉污泥干燥模塊;

　　第三濕污泥入料控制模塊，用于獲取所述床溫?cái)?shù)據，當判斷出所述床溫小于第三閾值時，控制污泥干燥系統停車;

　　第四濕污泥入料控制模塊，用于獲取所述乏氣溫度數據，當判斷出當所述乏氣溫度小于第四閾值時，通過減小與濕污泥倉相連的螺桿泵的運行頻率減少濕污泥的入料量。

　　4.根據權利要求1所述的系統，其特征在于，所述鍋爐模塊包括兩臺鍋爐，分別連接第一從站和第二從站，兩個從站均與主站連接。

　　5.根據權利要求1所述的系統，其特征在于，采用分布式控制系統DCS，所述主站設置在污泥干燥模塊車間中，通過光纖與從站連接;主站和上位機使用光纖通過以太網實現連接。

　　6.根據權利要求1所述的系統，其特征在于，還包括報警系統，與濕污泥倉相連，用于判斷出濕泥污倉料位計低位時，報警并且通知送料;還與鍋爐模塊和污泥干燥模塊相連，用于在監測到模塊故障時進行報警。

　　說明書

　　一種自動控制污泥摻燒系統

　　技術領域

　　本實用新型實施例涉及污泥摻燒技術，尤其涉及一種自動控制污泥摻燒系統。

　　背景技術

　　隨著生活水平的不斷提高，生活和工業污水排放量增多，隨之而來的污水處理問題逐漸成為環保的重要關注點。常用的污水處理方法是將污水進行脫水后變?yōu)槲勰�，集中埋填，這種方法不能徹底消除污泥中的有機污染，易造成二次污染。

　　干燥后的污泥與燃料一起焚燒可以有效解決污泥的二次污染問題，且由于干燥后的污泥本身是一種有機燃料，能夠作為燃料的輔助染劑，降低燃料的使用量，達到節約能源的目的�，F(xiàn)有的污泥摻燒多在電廠的鍋爐中實現，先將濕污泥進行干燥，然后將干污泥與煤一同在爐腔內焚燒。由于污泥干燥后依舊帶有一定的水分，污泥進料量過大會對鍋爐模塊產生一定的影響，所以根據鍋爐的實時數據控制污泥的進料量可有效避免污泥摻燒對鍋爐的損害。而現有的污泥摻燒系統包括污泥干燥模塊和鍋爐模塊，兩個模塊分別有各自的控制系統，是分開控制的，相對獨立，污泥干燥模塊不能獲取鍋爐模塊的數據。

　　實用新型內容

　　本實用新型提供了一種自動控制污泥摻燒系統，以使污泥干燥模塊可參考鍋爐模塊的相關實時數據，實現上位機和主站的兩地控制方式。

　　本實用新型提供的自動控制污泥摻燒系統，包括：上位機、主站、從站、污泥干燥模塊和鍋爐模塊;

　　所述從站連接鍋爐模塊，用于采集鍋爐模塊的實時數據;

　　所述主站連接從站、污泥干燥模塊和上位機，用于接收鍋爐模塊和污泥干燥模塊的實時數據，并上傳到上位機，還用于根據所述實時數據對污泥干燥模塊進行控制;

　　所述上位機連接主站，用于接收主站上傳的數據，并通過主站實現對污泥干燥模塊的控制。

　　本實用新型實施例提供的自動控制污泥摻燒系統，通過主站實現了鍋爐模塊和污泥干燥模塊之間的數據通信，使污泥干燥模塊可基于鍋爐數據控制污泥干燥量。
