申請日2015.09.24

　　公開(公告)日2016.02.10

　　IPC分類號C02F9/08; C02F1/32; C02F1/78; C02F1/34; C02F101/18; C02F101/30

　　摘要

　　本實用新型公開了一種含氰廢水高級氧化處理反應器，它是由反應器外殼、臭氧曝氣管、紫外燈管、超聲波發生系統和臭氧發生器構成，其中反應器外殼側身設有進液管和出液管，臭氧曝氣管末端與臭氧發生器相連，前端伸入到反應器外殼下端內部，與臭氧曝氣支管和微孔曝氣器相連，紫外燈管為圓筒形長管，紫外燈管外面設有石英玻璃套管，固定在燈座上，超聲波發生系統由超聲波變幅桿探頭、超聲波換能器和超聲波發生器組成。本實用新型將臭氧氧化、紫外光催化氧化和超聲波處理結合在一起，協同實現多種高級氧化反應，可實現氰化物、絡合物和其他難降解有機物的有效去除，具有占地面積小、集成化程度高、處理效果好等優點。

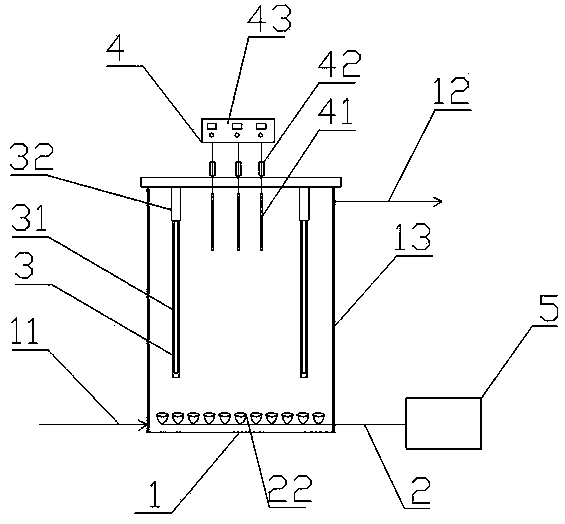

　　摘要附圖



　　權利要求書

　　1.一種含氰廢水高級氧化處理反應器，其特征在于：是由反應器外殼 (1)、臭氧曝氣管(2)、紫外燈管(3)、超聲波發生系統(4)和臭氧發生器 (5)構成，其中反應器外殼(1)為圓筒狀，上下兩端封閉，反應器外殼(1) 側身下部設有進液管(11)，反應器外殼(1)側身上部設有出液管(12)，反應器外殼(1)內壁涂有納米二氧化鈦光觸媒涂層(13);臭氧曝氣管(2)末端與臭氧發生器(5)相連，前端伸入到反應器外殼(1)的下端內部，與臭氧曝氣支管(21)和微孔曝氣器(22)相連;紫外燈管(3)為圓筒形長管，均勻豎立在反應器外殼(1)的內部，紫外燈管(3)固定在反應器外殼(1) 上部的燈座(32)上，紫外燈管(3)外層設有石英玻璃套管(31);超聲波發生系統(4)由超聲波變幅桿探頭(41)、超聲波換能器(42)和超聲波發生器(43)組成，超聲波變幅桿探頭(41)均勻垂直設置在反應器外殼(1) 內部的上部區域，超聲波變幅桿探頭(41)上方與超聲波換能器(42)相連，超聲波換能器(42)上方與超聲波發生器(43)相連。

　　2.根據權利要求1所述的一種含氰廢水高級氧化處理反應器，其特征在于：所述臭氧曝氣管(2)的前端兩側等間距垂直設有臭氧曝氣支管(21)，各臭氧曝氣支管(21)上等間距設有微孔曝氣器(22)。

　　3.根據權利要求1所述的一種含氰廢水高級氧化處理反應器，其特征在于：所述紫外燈管(3)成圓形陣列在反應器外殼(1)的內部，各垂直方向紫外燈管(3)的總長為反應器外殼(1)高度的1/2～1，紫外燈管(3)的波長在180～750nm之間。

　　4.根據權利要求1所述的一種含氰廢水高級氧化處理反應器，其特征在于：所述超聲波變幅桿探頭(41)的直徑可調，超聲波變幅桿探頭(41)的數量大于等于一個，均勻分布在廢水液面30mm以下處。

　　5.根據權利要求1所述的一種含氰廢水高級氧化處理反應器，其特征在于：所述微孔曝氣器(22)的材質為316L不銹鋼、鈦合金或陶瓷，反應器外殼(1)、臭氧曝氣管(2)、臭氧曝氣支管(21)和超聲波變幅桿探頭(41) 為不銹鋼材質。

　　說明書

　　一種含氰廢水高級氧化處理反應器

　　技術領域

　　本實用新型涉及工業廢水處理技術領域，特別涉及一種含氰廢水氧化處理反應器。

　　背景技術

　　目前，國內大部分黃金礦山仍然使用氰化浸出工藝，這使得生產過程中會產生大量的氰化尾礦漿，氰化尾礦漿在尾礦庫的堆積過程中會產生大量的含氰滲濾液和淋溶液，這部分含氰廢水由于含氰濃度較低，回收利用成本較高，一旦選廠飽水后，如果不進行處理，將始終是黃金礦山企業的環保隱患。目前，黃金礦山含氰廢水處理方法包括堿氯法、因科法、雙氧水氧化法、臭氧法、生物法等，這些方法有的處理不徹底、有點處理效率低、有的會產生二次污染等原因，使它們?cè)诤�氰廢水處理中存在一定的缺陷而影響其應用推廣，而高級氧化法通過在反應中產生活性極強的自由基，能有效地將含氰廢水中的游離氰、絡合氰、硫氰酸鹽等污染物快速降解去除，具有反應效率高、反應速度快、污染物降解徹底、適應范圍廣等優點，在含氰廢水處理領域具有廣闊的前景。但是，現行的高級氧化處理設備普遍存在集成度低、占地面積大、臭氧利用率低等問題，使高級氧化技術在推廣應用過程中受到限制。

　　發明內容

　　本實用新型的目的就是針對上述問題，而提供一種用于含氰廢水氧化處理的高級氧化反應器。

　　本實用新型是由反應器外殼、臭氧曝氣管、紫外燈管、超聲波發生系統和臭氧發生器構成，其中反應器外殼為圓筒狀，上下兩端封閉，反應器外殼側身下部設有進液管，反應器外殼側身上部設有出液管，反應器外殼內壁涂有納米二氧化鈦光觸媒涂層;臭氧曝氣管末端與臭氧發生器相連，前端伸入到反應器外殼下端內部，與臭氧曝氣支管和微孔曝氣器相連;紫外燈管為圓筒形長管，均勻豎立在反應器外殼的內部，紫外燈管固定在反應器外殼上部的燈座上，紫外燈管外層設有石英玻璃套管;超聲波發生系統由超聲波變幅桿探頭、超聲波換能器和超聲波發生器組成，超聲波變幅桿探頭均勻垂直設置在反應器外殼內部的上部區域，超聲波變幅桿探頭上方與超聲波換能器相連，超聲波換能器上方與超聲波發生器相連。

　　所述臭氧曝氣管的前端兩側等間距垂直設有各臭氧曝氣支管，各臭氧曝氣支管上等間距設有微孔曝氣器。

　　所述紫外燈管成圓形陣列在反應器外殼的內部，各垂直方向紫外燈管的總長為反應器外殼高度的1/2～1，紫外燈管波長在180～750nm之間。

　　所述超聲波變幅桿探頭的直徑可調，超聲波變幅桿探頭的數量大于等于一個，均勻分布在廢水液面30mm以下處。

　　所述臭氧微孔曝氣器的材質為316L不銹鋼、鈦合金或陶瓷，反應器外殼、臭氧曝氣管、臭氧曝氣支管和超聲波變幅桿探頭為不銹鋼材質。

　　本實用新型的有益效果：

　　本實用新型將臭氧氧化、紫外光催化氧化和超聲波處理結合在一起，協同實現多種高級氧化反應，可實現氰化物、絡合物和其他難降解有機物的有效去除，具有占地面積小、集成化程度高、處理效果好等優點，具有很好的應用前景。
