含油污泥制油技術

發布時間:2018-4-7 17:22:10  中國污水處理工程網

  申請日2015.09.24

  公開(公告)日2016.02.03

  IPC分類號C02F11/18; C10G1/00

  摘要

  一種含油污泥制油裝置,它由進泥口、鼓風機、蒸發室、加熱套Ⅰ、加熱套Ⅱ、排泥口、配藥室、導流管Ⅰ、導流管Ⅱ、導流管Ⅲ、冷卻室、排液口、分餾室、排水管、攪拌器、集油管、排油管、限流閥、控制面板組成。該裝置通過升高溫度,在蒸發室進行固液分離,氣體經導流管通過冷卻室以液體形式進入分餾室,通過分餾得到油,具有操作簡單、人為干擾因素少等優點。

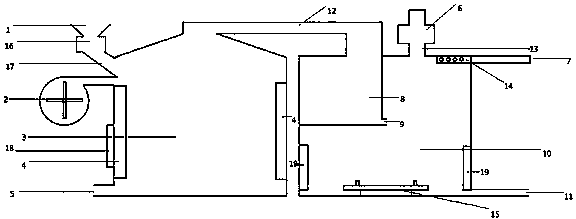

  摘要附圖



  權利要求書

  1.一種含油污泥制油裝置,它是由進泥口、鼓風機、蒸發室、加熱套Ⅰ、加熱套Ⅱ、排泥口、配藥室、導流管Ⅰ、導流管Ⅱ、導流管Ⅲ、冷卻室、排液口、分餾室、排水管、攪拌器、集油管、排油管、限流閥、控制面板組成,其特征在于:所述的進泥口連接限流閥,限流閥的下端和導流管Ⅲ的上端聯通,導流管Ⅲ的下端和蒸發室連通;所述的鼓風機與蒸發室的左上部連通;所述的加熱套Ⅰ位于蒸發室內壁的左右兩側,排泥管位于蒸發室的底部;導流管Ⅰ的左端與蒸發室上部連通,導流管Ⅰ的右端連接冷卻室;所述的排液口位于冷卻室的底部;所述的導流管Ⅱ上端連接配藥室,導流管Ⅱ下端連接分餾室;所述的攪拌器位于分餾室底部,加熱套Ⅱ位于分餾室內壁的左右兩側;所述的集油管的左端連接分餾室上部,集油管的右端連接排油管;所述的排水管位于分餾室的底部右側。

  說明書

  一種含油污泥制油裝置

  技術領域

  本實用新型涉及一種制油裝置,特別涉及一種含油污泥制油裝置。

  背景技術

  在原油開采和運輸過程中,每年都會產生大量的含油污泥,含油污泥中含有大量有毒物質和可回收資源,若其得不到有效處理,不僅會造成資源的浪費,還會使環境得到污染,因此對含油污泥做進一步處理有很大的必要性。然而,含油污泥制油的實驗裝置都是分離裝置,沒有一體化的連續操作設備,不僅操作量大,而且人為干擾因素多,所以開發設計能連續操作的一種用含油污泥制油裝置就尤為重要。

  實用新型內容

  本實用新型是為了解決上述問題,提出了一種操作簡易,并可連續操作的含油污泥制油裝置。

  本實用新型解決其技術問題所采用的技術方案是:它由進泥口、鼓風機、蒸發室、加熱套Ⅰ、加熱套Ⅱ、排泥口、配藥室、導流管Ⅰ、導流管Ⅱ、導流管Ⅲ、冷卻室、排液口、分餾室、排水管、攪拌器、集油管、排油管、限流閥、控制面板組成。進泥口連接限流閥,限流閥的下端和導流管Ⅲ的上端相連,導流管Ⅲ的下端連接蒸發室;鼓風機與蒸發室的左上部連通;加熱套Ⅰ位于蒸發室內壁的左右兩側,排泥管位于蒸發室的底部;導流管Ⅰ的左端與蒸發室上部連通,導流管Ⅰ的右端連接冷卻室;排液口位于冷卻室的底部;導流管Ⅱ上端連接配藥室,導流管Ⅱ下端連接分餾室;攪拌器位于分餾室底部,加熱套Ⅱ位于分餾室內壁的左右兩側;集油管的左端連接分餾室上部,集油管的右端連接排油管;排水管位于分餾室的底部右側。

  本實用新型的有益效果是:結構簡單,易于操作,可實現自動化操作,達到了廢物資源化的目的
