申請日2015.08.28

　　公開(公告)日2015.12.23

　　IPC分類號C02F1/04

　　摘要

　　本發明公開了一種醫藥廢水蒸發濃縮系統，包括預熱裝置、蒸餾裝置、蒸發裝置和結晶分離裝置。預熱裝置包括緩沖調節罐、預熱器和進料泵。蒸餾裝置包括蒸餾塔。蒸發裝置包括換熱器、分離器、循環泵、蒸汽壓縮機和冷卻水罐。結晶分離裝置包括結晶器、離心機裝置和出料泵。本發明通過換熱器與分離器之間的自循環，實現了加熱蒸汽循環回收利用，取代了傳統醫藥廢水蒸發濃縮工藝，降低了能耗，提高了廢水處理效率。

　　權利要求書

　　1.一種醫藥廢水的蒸發濃縮系統，其特征在于，包括預熱裝置、蒸餾裝置、蒸發 裝置和結晶分離裝置;

　　所述預熱裝置包括緩沖調節罐和預熱器，緩沖調節罐通過管道與預熱器相連通，在 緩沖調節罐和預熱器之間的管道上安裝進料泵;

　　所述蒸餾裝置包括蒸餾塔，蒸餾塔的物料進口連接預熱器的出料口，蒸餾塔的物料 出口連接蒸發裝置的換熱器;

　　所述蒸發裝置包括換熱器、分離器、循環泵、蒸汽壓縮機和冷卻水罐，換熱器的進 料端連接蒸餾塔的物料出口，換熱器、分離器通過管道連通形成閉合回路，循環泵安裝 在換熱器、分離器形成的閉合回路上，分離器的蒸汽出口連接蒸汽壓縮機的進氣口，蒸 汽壓縮機的出氣口連接換熱器，換熱器的冷凝水出口連接冷卻水罐;

　　所述結晶分離裝置包括結晶器和離心機裝置，結晶器和離心機裝置通過出料泵依次 連接在分離器的出料端。

　　2.根據權利要求1所述的醫藥廢水的蒸發濃縮系統，其特征在于，所述冷卻水罐 通過管道與預熱器相連通，在冷卻水罐與預熱器之間的管道上安裝蒸餾水泵，蒸餾水泵 的進水端通過管道連接冷卻水罐的冷卻水出口，蒸餾水泵的出水端通過管道連接預熱 器。

　　3.根據權利要求1所述的醫藥廢水的蒸發濃縮系統，其特征在于，所述離心機裝 置通過管道連接分離器，在離心機裝置與分離器之間的管道上安裝母液泵。

　　4.根據權利要求1或2所述的醫藥廢水的蒸發濃縮系統，其特征在于，所述預熱 器設置有冷凝水出口，冷凝水出口連接有用于排出冷凝水的出水管。

　　5.根據權利要求1所述的醫藥廢水的蒸發濃縮系統，其特征在于，所述蒸餾塔上 設置用于回收醫藥廢水中輕組分有機物的有機物回收口。

　　說明書

　　一種醫藥廢水的蒸發濃縮系統

　　技術領域

　　本發明屬于化工設備技術領域，涉及一種溶液的濃縮結晶系統，具體涉及一種醫藥 廢水的蒸發濃縮系統。

　　背景技術

　　醫藥行業廢水成分復雜，通常含有雜鹽及有機物含量高，對環境的污染相當嚴重， 而且處理量大。醫藥廢水處理通常采用蒸發濃縮工藝，蒸汽消耗高，尤其是近年來的蒸 汽價格逐漸走高，導致該種蒸發過程的能耗成本高企，使得企業運營成本劇增。

　　發明內容

　　為了克服傳統醫藥廢水蒸發濃縮工藝的技術缺陷，實現降低能耗、節約成本的目的， 本發明提供了一種醫藥廢水的蒸發濃縮系統。該新型系統取代了傳統的蒸汽加熱的蒸發 結晶方式，為醫藥廢水處理過程降低成本、節約能源開辟了一條新途徑。

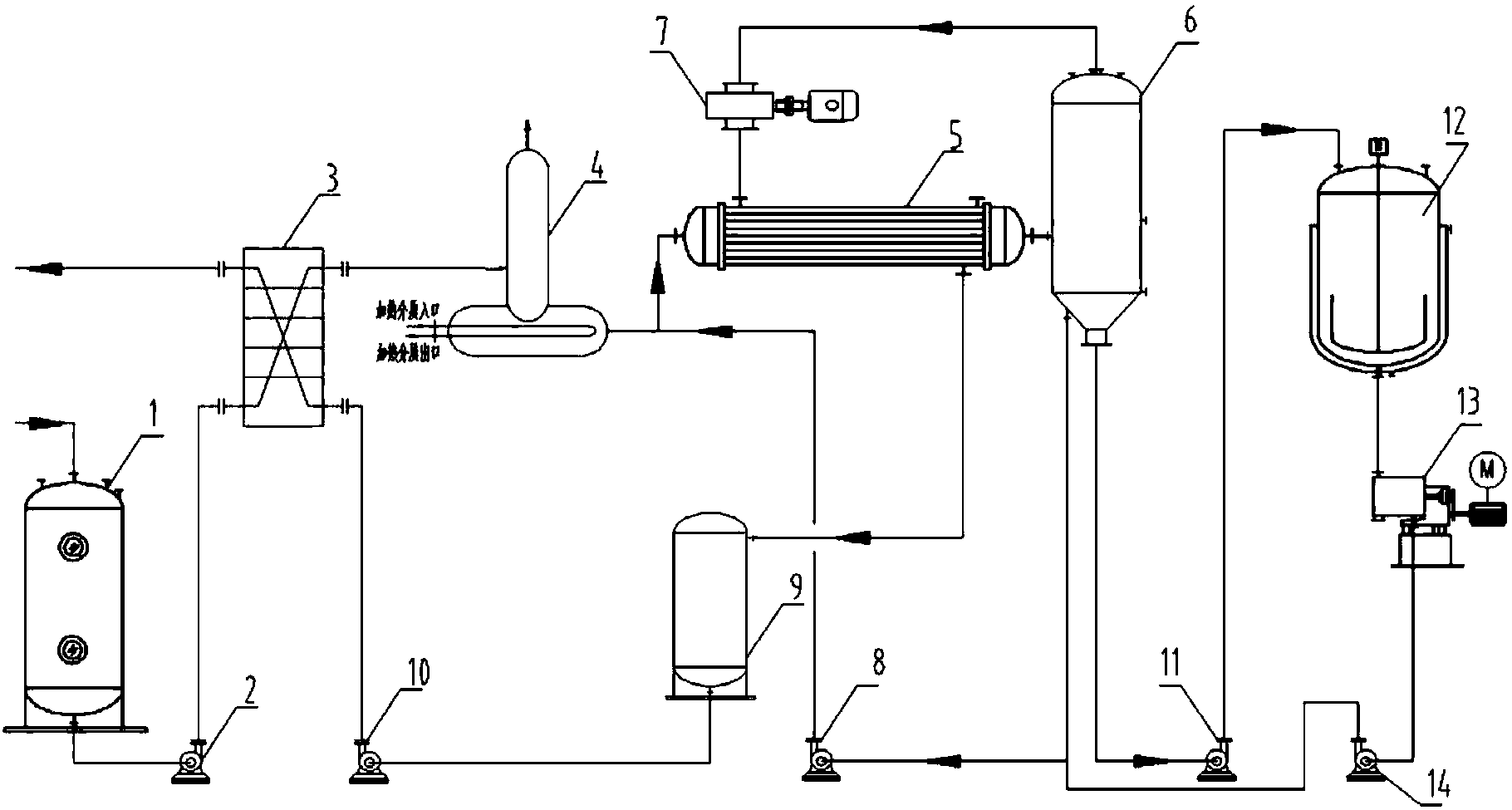

　　本發明所述的醫藥廢水蒸發濃縮系統，包括預熱裝置、蒸餾裝置、蒸發裝置和結晶 分離裝置。

　　所述預熱裝置包括緩沖調節罐和預熱器，緩沖調節罐通過管道與預熱器相連通，在 緩沖調節罐和預熱器之間的管道上安裝進料泵。

　　所述蒸餾裝置包括蒸餾塔，蒸餾塔的物料進口連接預熱器的出料口，蒸餾塔的物料 出口連接蒸發裝置的換熱器。

　　所述蒸發裝置包括換熱器、分離器、循環泵、蒸汽壓縮機和冷卻水罐，換熱器的進 料端連接蒸餾塔的物料出口，換熱器、分離器通過管道連通形成閉合回路，循環泵安裝 在換熱器、分離器形成的閉合回路上，分離器的蒸汽出口連接蒸汽壓縮機的進氣口，蒸 汽壓縮機的出氣口連接換熱器，換熱器的冷凝水出口連接冷卻水罐。

　　所述結晶分離裝置包括結晶器和離心機裝置，結晶器和離心機裝置通過出料泵依次 連接在分離器的出料端。

　　作為醫藥廢水蒸發濃縮系統的優化，所述冷卻水罐通過管道與預熱器相連通，在冷 卻水罐與預熱器之間的管道上安裝蒸餾水泵，蒸餾水泵的進水端通過管道連接冷卻水罐 的冷卻水出口，蒸餾水泵的出水端通過管道連接預熱器。

　　作為醫藥廢水蒸發濃縮系統的優化，所述離心機裝置通過管道連接分離器，在離心 機裝置與分離器之間的管道上安裝母液泵。

　　作為醫藥廢水蒸發濃縮系統的優化，所述預熱器設置有冷凝水出口，冷凝水出口連 接有用于排出冷凝水的出水管。

　　作為醫藥廢水蒸發濃縮系統的優化，所述蒸餾塔上設置用于回收醫藥廢水中輕組分 有機物的有機物回收口。

　　與傳統醫藥廢水蒸發濃縮設備及工藝相比，本發明的有益效果或優點主要體現在：

　　(1)本發明所述醫藥廢水蒸發濃縮系統替代了傳統的蒸汽加熱的蒸發結晶方式， 采用壓縮機壓縮分離器排放出的二次蒸汽，使用壓縮后的二次蒸汽作為加熱蒸汽，并通 過設置回路實現了設備自身的循環，做到了無需生蒸汽加熱、無需冷凝設備，只需少量 的電能就能達到良好的蒸發的效果，從而為醫藥廢水處理過程中降低成本、節約能源開 辟了一條新途徑。

　　(2)本發明所述的醫藥廢水蒸發濃縮系統，通過分體將蒸發過程分為蒸餾濃縮和 蒸發結晶兩階段，提高了設備運行穩定性，有利于設備的自動控制。
