申請日2015.09.24

　　公開(公告)日2016.06.01

　　IPC分類號B01D53/85; B01D53/96

　　摘要

　　本實用新型公開了一種微生物活性污泥噴淋式除臭設備，其包括微生物填料噴淋箱、儲液水箱、臭氣通入管、噴淋裝置和微生物填料支承件，所述的微生物填料噴淋箱位于儲液水箱上方，所述的儲液水箱內的水中具有除臭活性菌種的污泥，所述的臭氣通入管伸進儲液水箱的水中，所述的噴淋裝置包括泵水機構和噴淋部，所述的泵水機構位于噴淋部和儲液水箱之間，所述的噴淋部位于微生物填料噴淋箱內，所述的微生物填料噴淋箱和儲液水箱之間具有臭氣穿過上行且流體穿過下流的微生物填料支承件。本實用新型微生物活性污泥噴淋式除臭設備采用這樣的結構，能避免藥劑的浪費，省卻后續處理工序，除臭效率高，降低使用成本。

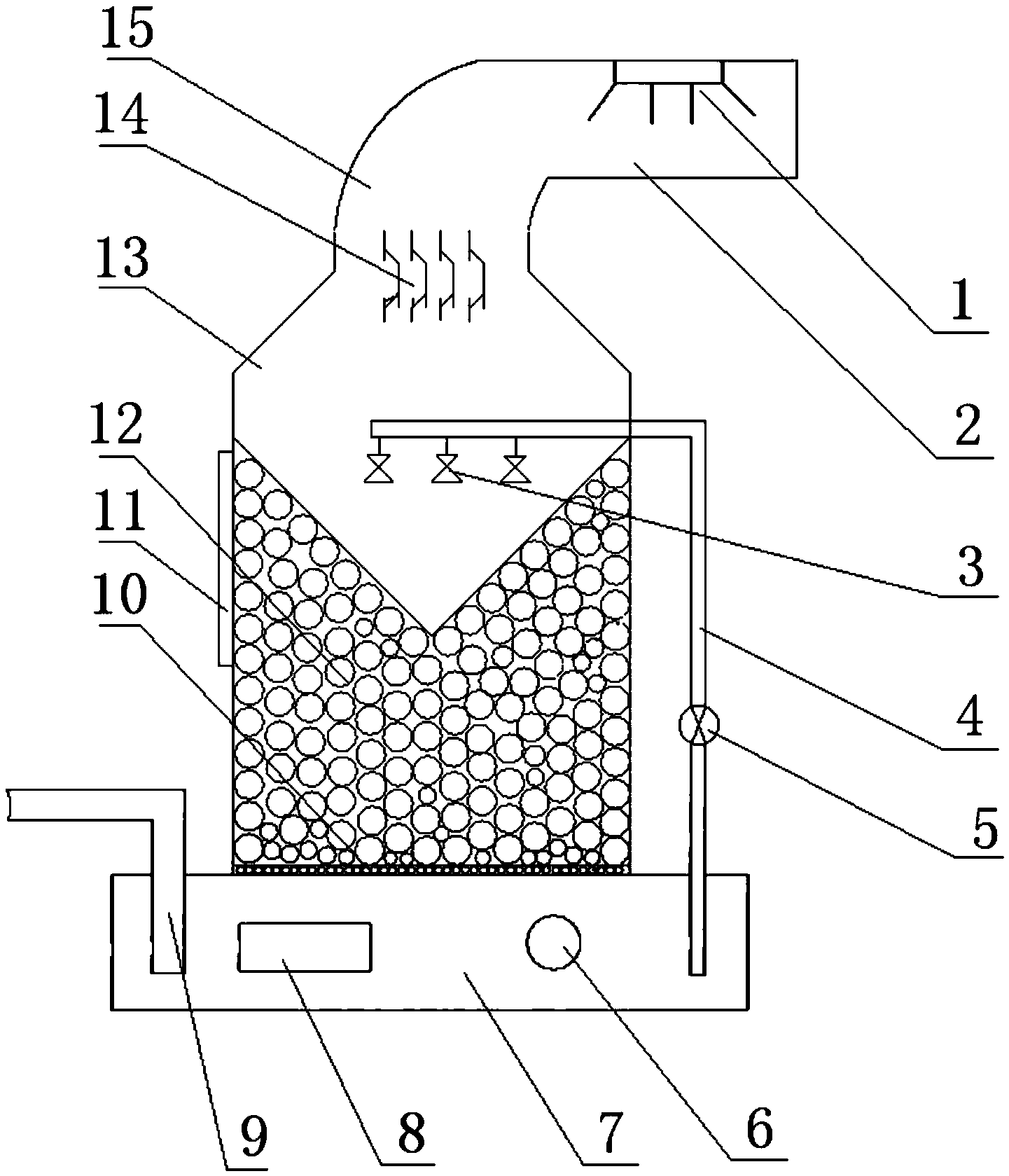

　　摘要附圖



　　權利要求書

　　1.一種微生物活性污泥噴淋式除臭設備，其特征在于：其包括微生物填料噴淋箱、儲液水箱、臭氣通入管、噴淋裝置和微生物填料支承件，所述的微生物填料噴淋箱位于儲液水箱上方，所述的儲液水箱內的水中具有除臭活性菌種的污泥，所述的臭氣通入管伸進儲液水箱的水中，所述的噴淋裝置包括泵水機構和噴淋部，所述的泵水機構位于噴淋部和儲液水箱之間，所述的噴淋部位于微生物填料噴淋箱內，所述的微生物填料噴淋箱和儲液水箱之間具有臭氣穿過上行且流體穿過下流的微生物填料支承件。

　　2.根據權利要求1所述的微生物活性污泥噴淋式除臭設備，其特征在于：所述的微生物填料支承件為具有多個通孔的擋板。

　　3.根據權利要求2所述的微生物活性污泥噴淋式除臭設備，其特征在于：所述的擋板與微生物填料噴淋箱的底部可拆卸連接。

　　4.根據權利要求2所述的微生物活性污泥噴淋式除臭設備，其特征在于：所述的噴淋部上方具有除霧器。

　　5.根據權利要求1或2或3或4所述的微生物活性污泥噴淋式除臭設備，其特征在于：所述的微生物填料噴淋箱的頂部具有連通的氣體輸出管道，所述的氣體輸出管道內設置有滅菌紫外燈。

　　6.根據權利要求5所述的微生物活性污泥噴淋式除臭設備，其特征在于：所述的儲液水箱的底部具有與曝氣機相適應的排水口。

　　7.根據權利要求1所述的微生物活性污泥噴淋式除臭設備，其特征在于：所述的微生物填料噴淋箱和儲液水箱上分別設置有檢修門。

　　說明書

　　微生物活性污泥噴淋式除臭設備

　　技術領域

　　本實用新型涉及環保領域，尤其涉及一種微生物活性污泥噴淋式除臭設備。

　　背景技術

　　在橡塑、橡膠制品行業以及化工、制藥、煉油、食品加工、飼料、卷煙等領域的生產中常常產生大量的工業臭氣，嚴重地污染著空氣，威脅著人類健康。在工業臭氣的治理過程中，主要利用除臭設備來治理。由于設備設計以及制造工藝的差異，目前常用的噴淋化學試劑的除臭設備存在氣液接觸面積小、處理效率低、藥劑浪費嚴重、后續處理復雜等問題，嚴重地影響著工業臭氣的治理效果，造成資源和資金的浪費。

　　中國專利號為ZL201020271557.6的實用新型專利，公開了一種噴淋—光催化組合式除臭裝置，其包括封閉空間、除臭噴嘴、通風軟管、通風機、雙波段特種光源的消毒殺菌除臭部件、排氣口和通氣管道。其技術原理：在密閉空間內，通過噴嘴向密閉空間內噴淋藥劑，對臭氣進行第一次處理。處理后的氣體在鼓風機的作用下經通風軟管進入消毒殺菌除臭部件，內部安裝的燈管可產生波長為184.9nm和253.7nm的紫外光，臭氣在紫外光解作用下進行第二次處理，處理后的氣體由排氣口排放。這種利用噴淋-光催化法來去除廢氣，在密閉空間中噴淋后的化學藥劑未能有效地回收，造成資源的浪費，增加運行成本。

　　中國申請?zhí)枮?01210116421.1的發明專利申請，是一種利用臭氧氧化法和電氧化法來治理臭氣的裝置，其包括臭氧發生器、電解水生成器、混合器、壓力泵、噴淋管道、扇形噴嘴、自來水管和輸送管道。其技術原理：臭氧發生器產生的臭氧、電解水生成器產成的電解水以及自來水均通過管道進入混合器中�；旌先芤河奢斔凸艿澜�(jīng)壓力泵加壓后送到噴淋管道，然后由安裝在噴淋管道上的扇形噴嘴以霧狀噴出，對臭氣進行處理。這種利用噴淋和臭氧進行除臭，噴淋后的液體沒有得到充分的利用，造成資源的浪費，利用臭氧除臭易造成臭氧的累積，容易形成二次污染。

　　中國專利號為ZL201420180875.X的實用新型專利，公開了一種廢氣除異味裝置，廢氣通過進氣口進入初處理室，藥液箱內的藥液在經壓力泵加壓后進入藥液管中，并通過藥液管上伸入初處理室內部的噴頭將藥液均勻噴灑在進氣口下方，廢氣經過藥液第一次噴灑凈化后從藥液箱上部無藥液的空間進入再處理室，廢氣在經過藥液箱時將重量大于空氣的固體小雜質過濾掉，通過再處理室中盤裝噴頭將藥液大范圍噴灑入再處理室中，對藥液進行再凈化，并且旋流板在再處理室中旋轉，將帶有水汽的空氣吹至再處理室內壁上，使水份通過內壁流下，氣體通過再處理室上部的除霧球進行除水霧處理，進而通過排氣口上的抽風機排出。這種沒有考慮到化學藥劑的循環使用，化學藥劑使用后需要立即更換，造成了化學藥劑的浪費，裝置僅僅利用化學藥劑對臭氣進行處理，方法比較單一，處理效率較低。

　　目前人們已經利用微生物來用于污染物的處理，但還沒有這樣的微生物活性污泥噴淋式除臭設備，能避免藥劑的浪費，省卻后續處理工序，除臭效率高，降低使用成本。

　　實用新型內容

　　本實用新型所要解決的技術問題是：提供一種微生物活性污泥噴淋式除臭設備，該種微生物活性污泥噴淋式除臭設備能省卻后續處理工序，除臭效率高，降低使用成本。

　　要解決該技術問題，本實用新型的技術方案為：一種微生物活性污泥噴淋式除臭設備，其包括微生物填料噴淋箱、儲液水箱、臭氣通入管、噴淋裝置和微生物填料支承件，所述的微生物填料噴淋箱位于儲液水箱上方，所述的儲液水箱內的水中具有除臭活性菌種的污泥，所述的臭氣通入管伸進儲液水箱的水中，所述的噴淋裝置包括泵水機構和噴淋部，所述的泵水機構位于噴淋部和儲液水箱之間，所述的噴淋部位于微生物填料噴淋箱內，所述的微生物填料噴淋箱和儲液水箱之間具有臭氣穿過上行且流體穿過下流的微生物填料支承件。

　　所述的微生物填料支承件為具有多個通孔的擋板。

　　所述的擋板與微生物填料噴淋箱的底部可拆卸連接。

　　所述的噴淋部上方具有除霧器。

　　所述的微生物填料噴淋箱的頂部具有連通的氣體輸出管道，所述的氣體輸出管道內設置有滅菌紫外燈。

　　所述的儲液水箱的底部具有與曝氣機相適應的排水口。

　　所述的微生物填料噴淋箱和儲液水箱上分別設置有檢修門。

　　本實用新型微生物活性污泥噴淋式除臭設備采用這樣的結構，能避免藥劑的浪費，省卻后續處理工序，除臭效率高，降低使用成本。
