申請日2015.08.28

　　公開(公告)日2015.12.23

　　IPC分類號C02F11/06; C02F11/18

　　摘要

　　本發明提供了一種煤氣化廢水生化污泥的處理方法，其包括以下步驟：1)將煤氣化廢水生化污泥輸送到加熱爐中預熱;同時將液氧輸送到冷凝器中換熱，然后送到氧緩沖罐中;2)預熱后的煤氣化廢水生化污泥、來自氧緩沖罐的氧化劑分別進入超臨界水氧化反應器發生氧化反應;3)氧化后的高溫流體經換熱器降溫后，輸送至高壓氣液分離器;4)經分離后的液相產物由高壓氣液分離器的底部排出，氣相產物由其頂部輸送至脫水塔;5)經脫水后的氣相產物經冷凝器換熱降溫后，被輸送至CO2提純塔;6)經分離后的液相CO2由CO2提純塔底部排出，氣相產物中氧氣經其頂部送回至氧緩沖罐作為氧化劑循環使用。本發明實現了煤氣化廢水生化污泥中有機物的快速徹底降解，并且在處理過程中進行了氧氣的循環利用及CO2的回收，使能量得到最大化的利用。

　　權利要求書

　　1.一種煤氣化廢水生化污泥的處理方法，其包括以下步驟：

　　1)將煤氣化廢水生化污泥通過泵輸送到加熱爐中進行預熱;同時，將液氧通過泵 輸送到冷凝器中換熱，再將換熱后的液氧輸送到氧緩沖罐中進行緩沖，作為氧化劑使 用;

　　2)將經加熱爐預熱后的煤氣化廢水生化污泥輸送到超臨界水氧化反應器中;同時 將經過氧緩沖罐緩沖后的氧化劑輸送到超臨界水氧化反應器中，氧化劑與煤氣化廢水 生化污泥在超臨界水氧化反應器中進行氧化反應;

　　3)將經過超臨界水氧化反應器氧化后的高溫流體經換熱器換熱后，再輸送到高壓 氣液分離器中進行氣液分離;

　　4)將經過高壓氣液分離器分離后的液相產物由高壓氣液分離器的底部排出，氣相 產物由高壓氣液分離器的頂部輸送到脫水塔中進行脫水處理;

　　5)將經脫水塔的填料脫水后的氣相產物輸送到冷凝器中與液氧換熱后輸送到CO2提純塔中;

　　6)經CO2提純塔分離后的液相CO2由CO2提純塔底部排出回收，氣相產物中的氧氣 經CO2提純塔頂部送回至氧緩沖罐中作為氧化劑循環使用;

　　7)當系統穩定運行后,可關閉加熱爐，將煤氣化廢水生化污泥經泵直接輸送到換 熱器中換熱，然后輸送到超臨界水氧化反應器中與來自氧緩沖罐的氧化劑進行氧化反 應。

　　2.如權利要求1所述的一種煤氣化廢水生化污泥的處理方法，其特征在于：脫水 塔的填料采用分子篩或硅膠材料。

　　3.如權利要求1所述的一種煤氣化廢水生化污泥的處理方法，其特征在于：氣相 產物通過冷凝器冷凝后液化CO2的溫度為-10～-20℃，液氧的溫度為0～30℃。

　　4.如權利要求1所述的一種煤氣化廢水生化污泥的處理方法，其特征在于：煤氣 化廢水生化污泥通過換熱器換熱后溫度為300～550℃，壓力為22～32MPa。

　　說明書

　　一種煤氣化廢水生化污泥的處理方法

　　技術領域

　　本發明涉及一種有機廢物無害化的處理方法，特別是關于一種煤氣化廢水生化污 泥的處理方法。

　　背景技術

　　煤氣化廢水生化污泥是指煤氣化過程中產生的廢水在生化處理過程中所產生的污 泥。煤氣化過程中產生的廢水量十分巨大，以年產30億Nm3天然氣的煤氣化廠為例， 排放的煤氣化廢水約600t/h。據統計，目前國內在運行的有近10個煤氣化廠，年產 能總和約為200億Nm3，廢水年排放量達4280萬噸。目前煤氣化廢水處理的核心方法 是采用生化處理法，但是該方法每處理1000噸廢水將會有3～4噸污泥的產生。而煤 氣化廢水生化污泥中含有大量苯酚、多環芳烴、重金屬等有毒有害物質，如果不及時 進行處理，會對環境造成極大危害。但是化工企業對于這類污泥的處理大多是采用燃 燒、填埋或委托處理的方法，這些方法不僅環保性差而且成本較高。為了解決這一問 題，近年來出現了利用超臨界水氧化技術對污泥進行處理的辦法。超臨界水氧化技術 是利用水在超臨界條件下獨特的化學性質，即溫度T>374.15℃，壓強P>22.12MPa狀 態下，在加入過量氧后，有機物在超臨界水均相條件下發生氧化反應，將污泥中的有 害物質轉化為以CO2、H2O為主的產品。但在實際運行中，為提高有機物去除率，通常 需加入過量的氧化劑，但是由于氧化劑不能循環使用，因此需要在氧化反應過程中不 斷補充氧化劑，這使得氧化劑消耗量極大，導致系統處理污泥成本增加。

　　發明內容

　　針對上述問題，本發明的目的是提供一種可實現氧化劑循環使用的煤氣化廢水生 化污泥的處理方法。

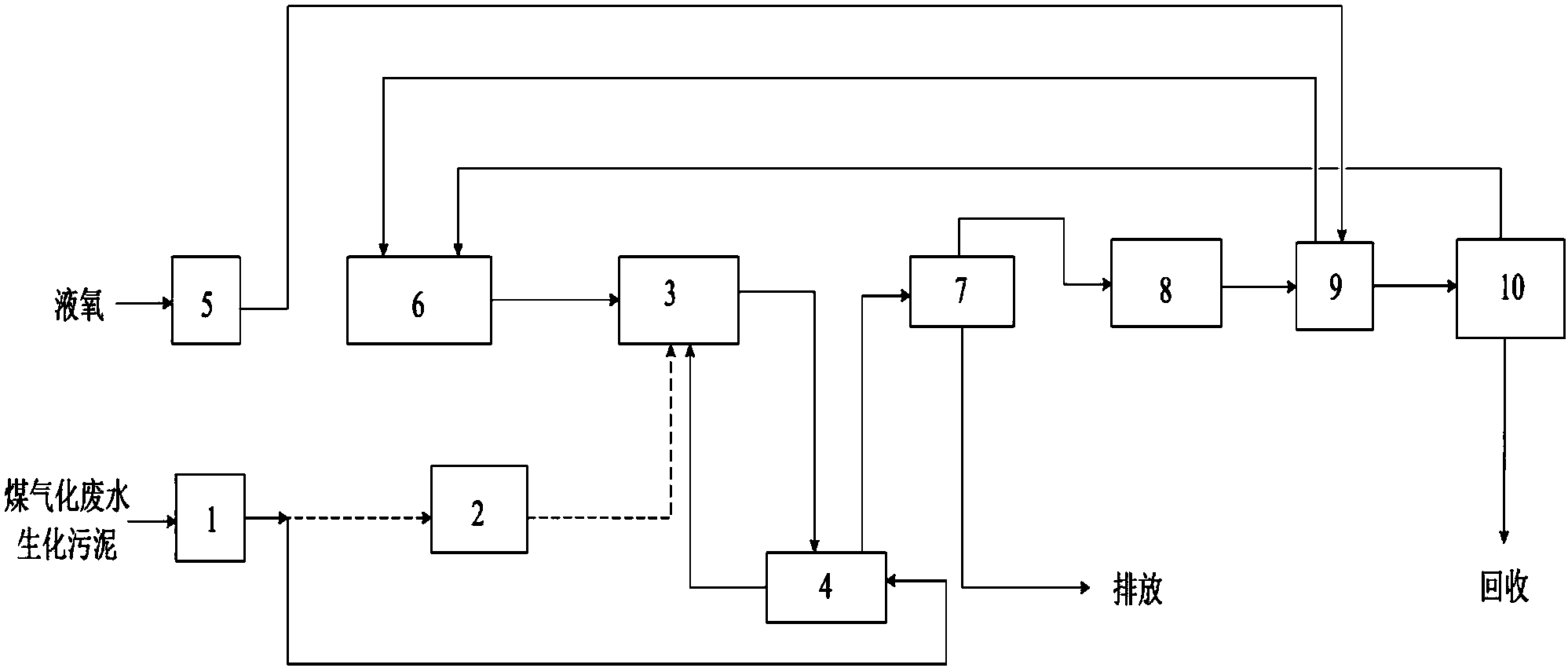

　　為實現上述目的，本發明采取以下技術方案：一種煤氣化廢水生化污泥的處理方 法，其包括以下步驟：

　　1)將煤氣化廢水生化污泥通過泵輸送到加熱爐中進行預熱;同時，將液氧通過泵 輸送到冷凝器中換熱，再將換熱后的液氧輸送到氧緩沖罐中進行緩沖，作為氧化劑使 用;

　　2)將經加熱爐預熱后的煤氣化廢水生化污泥輸送到超臨界水氧化反應器中;同時 將經過氧緩沖罐緩沖后的氧化劑輸送到超臨界水氧化反應器中，氧化劑與煤氣化廢水 生化污泥在超臨界水氧化反應器中進行氧化反應;

　　3)將經過超臨界水氧化反應器氧化后的高溫流體經換熱器換熱后，再輸送到高壓 氣液分離器中進行氣液分離;

　　4)將經過高壓氣液分離器分離后的液相產物由高壓氣液分離器的底部排出，氣相 產物由高壓氣液分離器的頂部輸送到脫水塔中進行脫水處理;

　　5)將經脫水塔的填料脫水后的氣相產物輸送到冷凝器中與液氧換熱后輸送到CO2提純塔中;

　　6)經CO2提純塔分離后的液相CO2由CO2提純塔底部排出回收，氣相產物中的氧氣 經CO2提純塔頂部送回至氧緩沖罐中作為氧化劑循環使用;

　　7)當系統穩定運行后,可關閉加熱爐，將煤氣化廢水生化污泥經泵直接輸送到換 熱器中換熱，然后輸送到超臨界水氧化反應器中與來自氧緩沖罐的氧化劑進行氧化反 應。

　　脫水塔的填料采用分子篩或硅膠材料。

　　氣相產物通過冷凝器冷凝后液化CO2的溫度為-10～-20℃，液氧的溫度為0～30℃。

　　煤氣化廢水生化污泥通過換熱器換熱后溫度為300～550℃，壓力為22～32MPa。

　　本發明由于采取以上技術方案，其具有以下優點：1、本發明方法實現了煤氣化廢 水生化污泥中有機物的徹底降解，使處理后流體達標排放。2、采用高倍氧化系數量實 現有機物的快速高效去除的同時，并結合工藝特點充分利用系統中液氧的冷能，實現 了氧氣的循環利用及CO2的回收，使系統內部能量得到最大化的利用。3、本發明方法 操作簡單，氧化劑消耗量小，有效的控制了系統處理污泥的成本。
