申請日2015.09.24

　　公開(公告)日2017.04.05

　　IPC分類號H04W4/00; H04W52/02; H04W84/18; G08C17/02

　　摘要

　　本發明公開了一種污水監測用無線傳感器網絡,包括多個污水參數監測系統、多個污水處理過程監測系統和遠程服務器，污水參數監測系統是由若干個采集傳感器節點和一個采集匯集節點所組成的一個無線傳感器網絡，每個污水處理過程監測系統包括一個現場服務器，以及若干個與現場服務器進行通信的上行傳感器網絡，和若干個與現場服務器進行通信的下行傳感器網絡;上行傳感器網絡是由若干個監測傳感器節點和一個監測匯聚節點組成的一個無線傳感器網絡，下行傳感器網絡是由若干個執行傳感器節點和一個執行匯聚節點組成的一個無線傳感器網絡;每個污水處理過程監測系統的現場服務器都與遠程服務器，以及至少一個污水參數監測系統的采集匯聚節點進行通信。

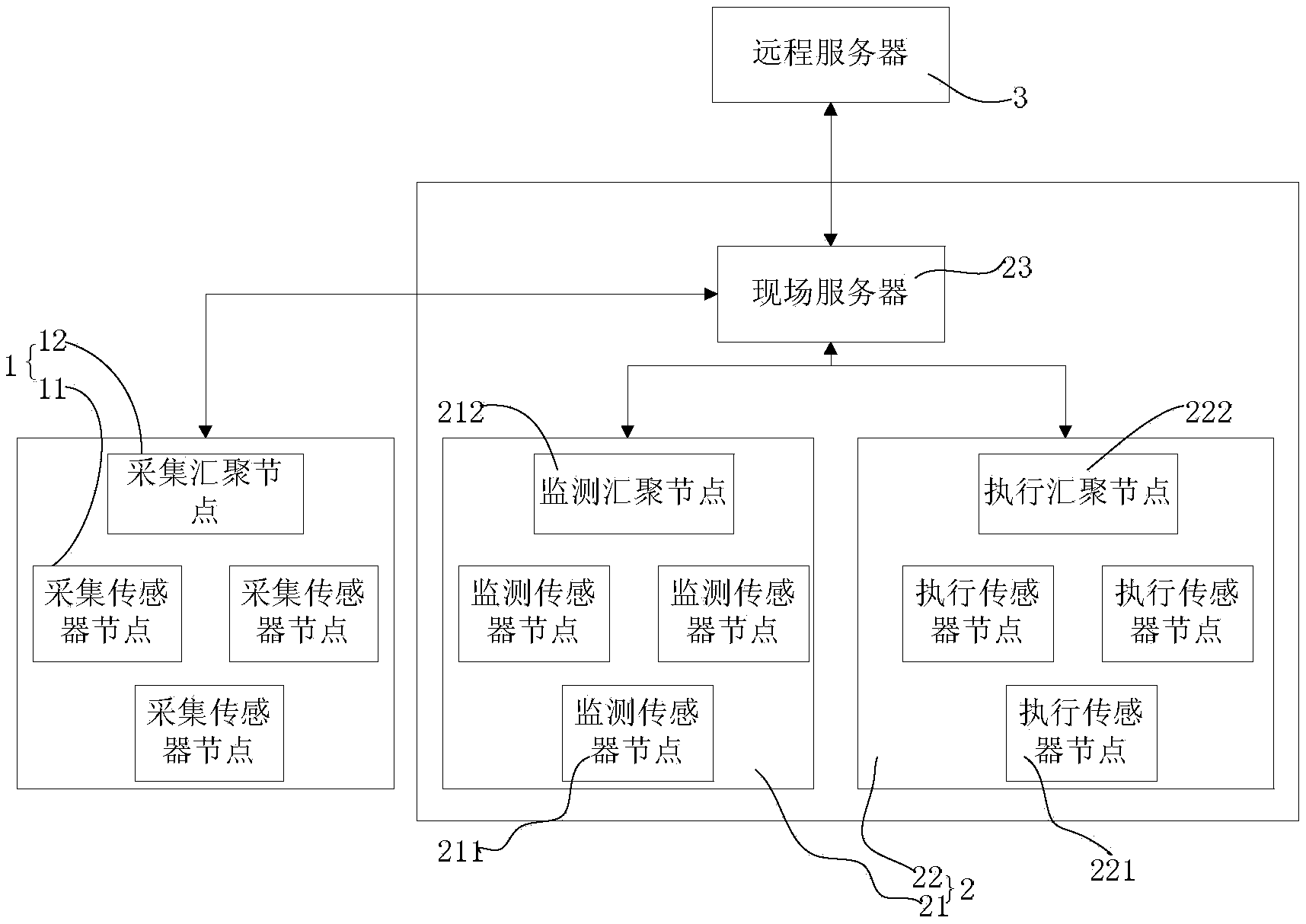

　　摘要附圖



　　權利要求書

　　1.一種污水監測用無線傳感器網絡,包括多個污水參數監測系統、多個污水處理過程監測系統和遠程服務器，其特征在于：

　　所述污水參數監測系統是由若干個采集傳感器節點和一個采集匯集節點所組成的一個無線傳感器網絡，用于對污水的理化參數進行監測;

　　所述污水處理過程監測系統包括一個現場服務器，以及若干個與所述現場服務器進行通信的上行傳感器網絡，和若干個與所述現場服務器進行通信的下行傳感器網絡;

　　所述上行傳感器網絡是由若干個監測傳感器節點和一個監測匯聚節點組成的一個無線傳感器網絡，用于對污水處理設備的運行參數進行監測;

　　所述下行傳感器網絡是由若干個執行傳感器節點和一個執行匯聚節點組成的一個無線傳感器網絡，用于對污水處理設備的運行參數進行調節和設置;

　　每個所述污水處理過程監測系統的現場服務器都與至少一個污水參數監測系統的采集匯聚節點，以及所述遠程服務器進行通信。

　　2.根據權利要求1所述的一種污水監測用無線傳感器網絡，其特征在于：所述采集傳感器節點、監測傳感器節點和所述執行傳感器節點均包括依次連接的傳感器，信號調理電路、A/D轉換器、微處理器和射頻模塊以及連接所述微處理器的電源管理模塊。

　　3.根據權利要求2所述的一種污水監測用無線傳感器網絡，其特征在于：所述微處理器和所述射頻模塊通過CC2430芯片集成。

　　4.根據權利要求2所述的一種污水監測用無線傳感器網絡，其特征在于：所述采集傳感器節點、監測傳感器節點和所述執行傳感器節點上均設有太陽能后備電源模塊。

　　5.根據權利要求2所述的一種污水監測用無線傳感器網絡，其特征在于：所述采集傳感器節點上的傳感器選自溫度傳感器、PH值傳感器、折射率傳感器、電導率傳感器、溶解氧含量傳感器。

　　6.根據權利要求1所述的一種污水監測用無線傳感器網絡，其特征在于：該污水監測用無線傳感器網絡的MAC協議采用的是802.15.4標準。

　　7.根據權利要求1所述的一種污水監測用無線傳感器網絡，其特征在于：該污水監測用無線傳感器網絡的路由協議采用面向QoS的Cluster-Tree自適應路由協議。

　　8.根據權利要求1所述的一種污水監測用無線傳感器網絡，其特征在于：該污水監測用無線傳感器網絡的節點定位采用了帶置信度的兩步定位算法。

　　9.根據權利要求8所述的一種污水監測用無線傳感器網絡，其特征在于：該污水監測用無線傳感器網絡的采用基于簇狀網絡結構的TPSN時間同步算法。

　　說明書

　　一種污水監測用無線傳感器網絡

　　技術領域

　　本發明涉及環保領域的一種污水監測用無線傳感器網絡。

　　背景技術

　　水域環境監測是環境保護的基礎，其目的是為環境保護提供科學決策的依據。當河流、湖泊等突發水環境污染事故時，現有常規手段無法實現迅速、準確、動態地監測與預報，以致難以快速、恰當?shù)刈龀鰶Q策，采用無線傳感器技術和無線傳感器網絡及時發現環境事故，進而制定緊急對策是水域環境監測的發展方向。

　　無線傳感器網絡是繼因特網之后，將對21世紀人類生活方式產生重大影響的IT熱點技術。無線傳感器網絡是由大量低成本、低功耗的具有傳感、計算與通信能力的無線傳感器節點構成的自治網絡系統，能根據環境自主完成各種監測任務。目前，無線傳感器網絡在環境監測領域已得到越來越多的應用，如跟蹤候鳥和昆蟲的遷移、監測生物的棲息地環境、研究環境變化對農作物的影響、森林火災預警、監測大氣和土壤的成分等。

　　目前，國內外在無線傳感器網絡研究方面有了一定的學術積累和研究成果，但仍然存在較多的問題，距離實用化仍有一定差距。而在污水監測用無線傳感器網絡中，更是有諸多問題需要解決：1)污水監測用無線傳感器網絡的網絡架構;2)污水監測用無線傳感器網絡的自組網技術;3)具有自組網功能的無線傳感器網絡節點;4)污水監測用無線傳感器網絡的時間同步與定位。

　　發明內容

　　本發明的目的是為了克服現有技術的不足，提供一種污水監測用無線傳感器網絡，其可以減少收發數據時的時鐘偏差，節省能量、提高定位精度、縮短節點的網絡延時。

　　實現上述目的的一種技術方案是：一種污水監測用無線傳感器網絡,包括多個污水參數監測系統、多個污水處理過程監測系統和遠程服務器，

　　所述污水參數監測系統是由若干個采集傳感器節點和一個采集匯集節點所組成的一個無線傳感器網絡，用于對污水的理化參數進行監測;

　　所述污水處理過程監測系統包括一個現場服務器，以及若干個與所述現場服務器進行通信的上行傳感器網絡，和若干個與所述現場服務器進行通信的下行傳感器網絡;

　　所述上行傳感器網絡是由若干個監測傳感器節點和一個監測匯聚節點組成的一個無線傳感器網絡，用于對污水處理設備的運行參數進行監測;

　　所述下行傳感器網絡是由若干個執行傳感器節點和一個執行匯聚節點組成的一個無線傳感器網絡，用于對污水處理設備的運行參數進行調節和設置;

　　每個所述污水處理過程監測系統的現場服務器都與至少一個污水參數監測系統的采集匯聚節點，以及所述遠程服務器進行通信。

　　進一步的，所述采集傳感器節點、監測傳感器節點和所述執行傳感器節點均包括依次連接的傳感器，信號調理電路、A/D轉換器、微處理器和射頻模塊以及連接所述微處理器的電源管理模塊。

　　再進一步的，所述微處理器和所述射頻模塊通過CC2430芯片集成。

　　再進一步的，所述采集傳感器節點、監測傳感器節點和所述執行傳感器節點上均設有太陽能后備電源模塊。

　　再進一步的，所述采集傳感器節點上的傳感器選自溫度傳感器、PH值傳感器、折射率傳感器、電導率傳感器、溶解氧含量傳感器。

　　進一步的，該污水監測用無線傳感器網絡的MAC協議采用的是802.15.4標準。

　　進一步的，該污水監測用無線傳感器網絡的路由協議采用面向QoS的Cluster-Tree自適應路由協議。

　　進一步的，該污水監測用無線傳感器網絡的節點定位采用了帶置信度的兩步定位算法。

　　進一步的，該污水監測用無線傳感器網絡的采用基于簇狀網絡結構的TPSN時間同步算法。

　　采用了本發明的一種污水監測用無線傳感器網絡的技術方案,包括多個污水參數監測系統、多個污水處理過程監測系統和遠程服務器，所述污水參數監測系統是由若干個采集傳感器節點和一個采集匯集節點所組成的一個無線傳感器網絡，用于對污水的理化參數進行監測;所述污水處理過程監測系統包括一個現場服務器，以及若干個與所述現場服務器進行通信的上行傳感器網絡，和若干個與所述現場服務器進行通信的下行傳感器網絡;所述上行傳感器網絡是由若干個監測傳感器節點和一個監測匯聚節點組成的一個無線傳感器網絡，用于對污水處理設備的運行參數進行監測;所述下行傳感器網絡是由若干個執行傳感器節點和一個執行匯聚節點組成的一個無線傳感器網絡，用于對污水處理設備的運行參數進行調節和設置;每個所述污水處理過程監測系統的現場服務器都與至少一個污水參數監測系統的采集匯聚節點，以及所述遠程服務器進行通信。其技術效果是：其可以減少收發數據時的時鐘偏差，節省能量、提高定位精度、縮短節點的網絡延時。
