申請日2015.08.28
公開(公告)日2016.01.20
IPC分類號F28F17/00
摘要
本實用新型公開了一種蒸發式空冷器新型排污水箱，包括一上端具有開口的水箱體，該水箱體的底部設置有水箱底板，所述水箱底板的高度從水箱體的中間位置向兩側位置逐漸變低，在水箱底板上靠近水箱體兩側的位置分別設置有排污漏斗，所述排污漏斗上連通有排污管，本實用新型具有排污及時徹底;降低循環水的濃縮倍數，保證換熱效果;避免噴淋污水在盤管表面的結垢現象;避免噴頭堵塞;避免藻類在水箱內的繁殖;降低循環水補水量;降低運行成本等特點�？蔀槿彼貐^(qū)的使用廠家增加節能減排及環境保護方面的效益。
權利要求書

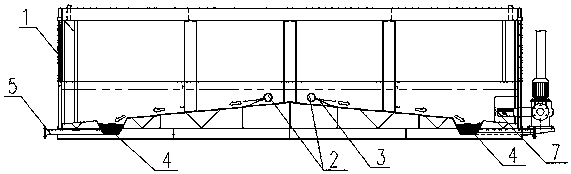

1.一種蒸發式空冷器新型排污水箱，包括一上端具有開口的水箱體(1)，其特征在于：該水箱體(1)的底部設置有水箱底板(11)，所述水箱底板(11)的高度從水箱體(1)的中間位置向兩側位置逐漸變低，在水箱底板(11)上靠近水箱體(1)兩側的位置分別設置有排污漏斗(4)，所述排污漏斗(4)上連通有排污管(5)。
2.根據權利要求1所述的一種蒸發式空冷器新型排污水箱，其特征在于：
所述水箱底板(11)的中間位置上方并排設置有兩根高壓沖洗支路(2)，在高壓沖洗支路(2)上安裝有若干個傾斜設置的扇形噴頭(3)。
3.根據權利要求2所述的一種蒸發式空冷器新型排污水箱，其特征在于：
每根高壓沖洗支路(2)上的扇形噴頭(3)的噴射方向為沿水箱底板(11)朝向?qū)?yīng)的排污漏斗(4)的方向。
4.根據權利要求3所述的一種蒸發式空冷器新型排污水箱，其特征在于：
所述水箱體(1)的一側安裝有循環水泵(9)，所述循環水泵(9)通過循環水泵管道(10)與水箱體(1)連通。
5.根據權利要求4所述的一種蒸發式空冷器新型排污水箱，其特征在于：
所述兩根高壓沖洗支路(2)通過球閥(8)與循環水泵管道(10)連通。
6.根據權利要求5所述的一種蒸發式空冷器新型排污水箱，其特征在于：
所述水箱體(1)內靠近循環水泵管道(10)進口的位置設置有進水管圍堰(7)，進水管圍堰(7)的上端具有開口，所述循環水泵管道(10)的進口位于進水管圍堰(7)圍起的空間內。
說明書
一種蒸發式空冷器新型排污水箱
技術領域
本實用新型涉及一種排污水箱,具體的說，涉及一種預冷蒸發式空冷器新型排污水箱，可廣泛應用于石油、化工、制冷、機械制造、冶金、電力、食品、民用商場等行業配套換熱設備的冷卻，屬于換熱設備技術領域。
背景技術
當前運行的幾乎所有蒸發冷設備都遇到水箱排污不及時問題。水箱內雜質污垢排除不及時會造成的弊端：
1、外部噴淋循環冷卻水濃縮倍數過高，冷卻效果降低，水中各種離子沉積在換熱管外壁，影響對盤管的換熱。
2、雜質大量累積，影響噴淋系統的流量及壓力，甚至會堵塞噴頭。
3、易造成藻類的滋生，加快水質的惡化速度，從而增加徹底排空更換循環水的次數，增加運行成本。
實用新型內容
本實用新型要解決的問題是針對傳統預冷蒸發式空冷器水箱存在的弊端，通過對水箱排污結構的研究和分析，提供一種不但能滿足排污及時、徹底的要求，而且具有節能、節水、提高換熱效率的蒸發式空冷器新型排污水箱。
為了解決上述問題，本實用新型采用以下技術方案：
一種蒸發式空冷器新型排污水箱，包括一上端具有開口的水箱體，該水箱體的底部設置有水箱底板，所述水箱底板的高度從水箱體的中間位置向兩側位置逐漸變低，在水箱底板上靠近水箱體兩側的位置分別設置有排污漏斗，所述排污漏斗上連通有排污管。
以下是本實用新型對上述方案的進一步優化：
所述水箱底板的中間位置上方并排設置有兩根高壓沖洗支路，在高壓沖洗支路上安裝有若干個傾斜設置的扇形噴頭。
每根高壓沖洗支路上的扇形噴頭的噴射方向為沿水箱底板朝向?qū)?yīng)的排污漏斗的方向。用于沖洗底層污水，使其向水箱兩端流動，并最終匯集到兩端的排污漏斗內從排污管排出。
進一步優化：所述水箱體的一側安裝有循環水泵，所述循環水泵通過循環水泵管道與水箱體連通。
所述兩根高壓沖洗支路通過球閥與循環水泵管道連通�？赏ㄟ^管道上的球閥對沖洗壓力進行調節。
進一步優化：所述水箱體內靠近循環水泵管道進口的位置設置有進水管圍堰，進水管圍堰的上端具有開口，所述循環水泵管道的進口位于進水管圍堰圍起的空間內。以防止在沖洗過程中攪動的雜質直接進入噴淋系統。
本實用新型具有排污及時徹底;降低循環水的濃縮倍數，保證換熱效果;避免噴淋污水在盤管表面的結垢現象;避免噴頭堵塞;避免藻類在水箱內的繁殖;降低循環水補水量;降低運行成本等特點�？蔀槿彼貐^(qū)的使用廠家增加節能減排及環境保護方面的效益。
