申請日2015.08.28
公開(公告)日2015.12.30
IPC分類號C02F3/28
摘要
本實用新型提供了一種厭氧反應器專用廢水加熱裝置，其結構包括殼體、筒體及折流板;筒體橫置于殼體內部，在殼體相對的兩側壁上分別開有與筒體的內腔相連通的進水口和出水口，通過進水口可使待加熱的廢水流入筒體內部;折流板置于筒體內部，且折流板沿筒體的軸向呈螺旋狀前進結構;在殼體的上端開有與蒸汽源相接的蒸汽進口，在筒體的側壁上開有若干均布的通孔，由蒸汽進口進入殼體內部的蒸汽可通過筒體側壁的通孔進入筒體內部，并在筒體內部與沿折流板折流前進的廢水混合實現對廢水的加熱。本實用新型結構簡單，安裝方便，加熱過程中無噪音，無振動，且能保證汽、水混合均勻，熱效率高，是厭氧反應器專用的廢水加熱裝置。
權利要求書
1.一種厭氧反應器專用廢水加熱裝置，其特征是，包括殼體、筒體及折流板;所述殼體和所述筒體均為中空的腔體結構，所述筒體橫置于所述殼體內部，所述筒體的左端面與所述殼體的左側壁相貼合，所述筒體的右端面與所述殼體的右側壁相貼合;在所述殼體的左側壁與所述筒體的左端面相貼合的部位開有進水口，通過所述進水口可使待加熱的廢水流入所述筒體內部，在所述殼體的右側壁與所述筒體的右端面相貼合的部位開有出水口;所述折流板置于所述筒體內部，且所述折流板沿所述筒體的軸向呈螺旋狀前進結構;在所述殼體的上端開有與蒸汽源相接的蒸汽進口，在所述筒體的側壁上開有若干均勻分布的通孔，由所述蒸汽進口進入殼體內部的蒸汽可通過所述筒體側壁的通孔進入筒體內部，并在所述筒體內部與沿折流板折流前進的廢水混合實現對廢水的加熱。
2.根據權利要求1所述的厭氧反應器專用廢水加熱裝置，其特征是，所述筒體呈圓柱形結構，且所述筒體的左端面和所述筒體的右端面均為敞口結構。
3.根據權利要求2所述的厭氧反應器專用廢水加熱裝置，其特征是，所述殼體為橫置的圓柱形結構，且所述殼體的軸心線與所述筒體的軸心線重合。
說明書
一種厭氧反應器專用廢水加熱裝置
技術領域
本實用新型涉及廢水厭氧處理技術領域，具體地說是一種厭氧反應器專用廢水加熱裝置。
背景技術
目前，在廢水(或稱污水)處理工藝過程中基本都采用節能、可產生再生能源的厭氧處理工藝，特別是針對富含有機物的高濃度廢水。厭氧處理技術是利用含甲烷菌的微生物將廢水中的有機物轉換為甲烷氣體的處理工藝，此工藝具有運行成本低，無需外加碳源，能產生再生能源(沼氣)等優點。
厭氧處理技術已廣泛應用于化工、輕工等行業的有機廢水處理領域，并取得了較好的效果。目前，以升流式厭氧污泥床反應器(UASB)為代表的二代厭氧反應器，以膨脹顆粒污泥床反應器(EGSB)、內循環厭氧反應器(IC)等為代表的三代高效厭氧反應器，均在實際工程中得到廣泛應用。廢水在厭氧反應器內與活性微生菌進行反應時多為中溫(35℃左右)發酵。而在我國冬季一般很難保證厭氧反應器運行時所需溫度，進而使反應效果不理想，沼氣產量少，廢水處理效果差。
為了解決冬季因氣溫較低而導致廢水處理效果差的問題，常采用加熱器對待處理的廢水進行加熱。目前，國內應用于食品、化工、制藥、印染等工業廢水處理工程中的加熱器普遍采用間接式換熱器進行廢水的加熱。這種間接加熱設備普遍存在噪聲大、震動劇烈、熱效率低等不足，從而導致厭氧反應器溫度控制不穩定，造成厭氧反應器處理廢水效率降低，同時造成蒸汽浪費，使得運行費用升高。
實用新型內容
本實用新型的目的就是提供一種厭氧反應器專用廢水加熱裝置，以解決現有的間接式換熱器噪聲大、震動劇烈、熱效率低等不足的問題。

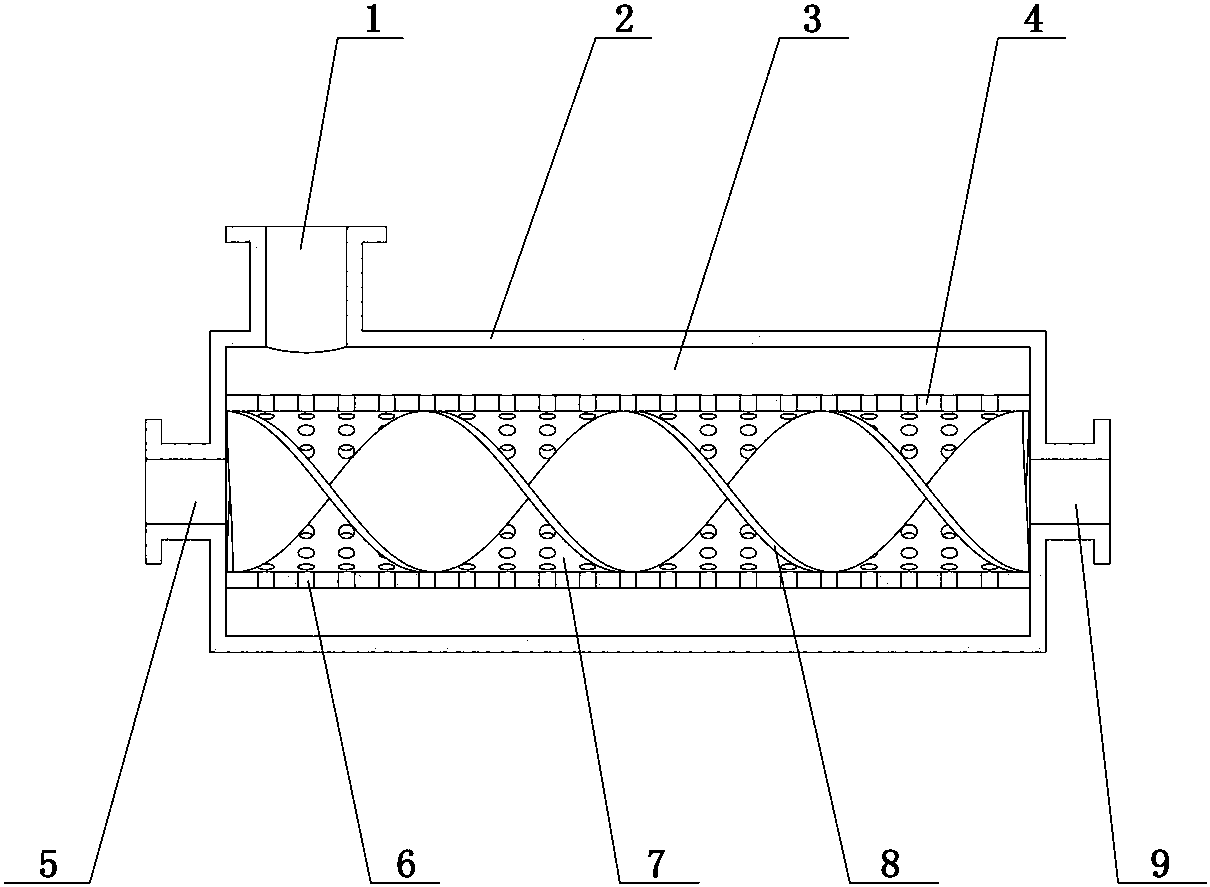

本實用新型是這樣實現的：一種厭氧反應器專用廢水加熱裝置，包括殼體、筒體及折流板;所述殼體和所述筒體均為中空的腔體結構，所述筒體橫置于所述殼體內部，所述筒體的左端面與所述殼體的左側壁相貼合，所述筒體的右端面與所述殼體的右側壁相貼合;在所述殼體的左側壁與所述筒體的左端面相貼合的部位開有進水口，通過所述進水口可使待加熱的廢水流入所述筒體內部，在所述殼體的右側壁與所述筒體的右端面相貼合的部位開有出水口;所述折流板置于所述筒體內部，且所述折流板沿所述筒體的軸向呈螺旋狀前進結構;在所述殼體的上端開有與蒸汽源相接的蒸汽進口，在所述筒體的側壁上開有若干均勻分布的通孔，由所述蒸汽進口進入殼體內部的蒸汽可通過所述筒體側壁的通孔進入筒體內部，并在所述筒體內部與沿折流板折流前進的廢水混合實現對廢水的加熱。
所述筒體呈圓柱形結構，且所述筒體的左端面和所述筒體的右端面均為敞口結構。
所述殼體為橫置的圓柱形結構，且所述殼體的軸心線與所述筒體的軸心線重合。
本實用新型是厭氧反應器專用的廢水加熱裝置，其是在殼體內設置橫置的筒體，在筒體內設置呈螺旋狀結構的折流板，通過在殼體的側壁開進水口和出水口，使待加熱的廢水經殼體側壁的進水口流入筒體內，廢水在筒體內沿折流板折流前進;在殼體上端開與蒸汽源相接的蒸汽進口，并在筒體側壁開若干通孔，蒸汽自殼體上端的蒸汽進口進入殼體內部，并通過筒體側壁的通孔進入筒體內部，蒸汽在筒體內部與廢水混合，實現對廢水的加熱，加熱后的廢水仍然沿折流板折流前進，最終由殼體側壁的出水口流出。由出水口流出的加熱后的廢水即可被輸送至厭氧反應器以進行廢水處理。
采用本實用新型對廢水進行加熱過程中，進入筒體內的蒸汽與筒體內的廢水混合時，由于折流板的折流擾動作用，從而使得廢水與蒸汽可充分混合，即：使汽、水混合均勻，保證了蒸汽的充分利用。經過充分混合加熱后的廢水從殼體側壁的出水口流出進入?yún)捬醴磻鳎瑥亩鴮崿F(xiàn)了對厭氧反應器進水的加熱升溫。
本實用新型結構簡單，安裝方便，加熱過程中無噪音，無振動，且能保證汽、水混合均勻，熱效率高，是厭氧反應器專用的廢水加熱裝置。
